إدراج عملية الإنتاج من نوابض الأوراق

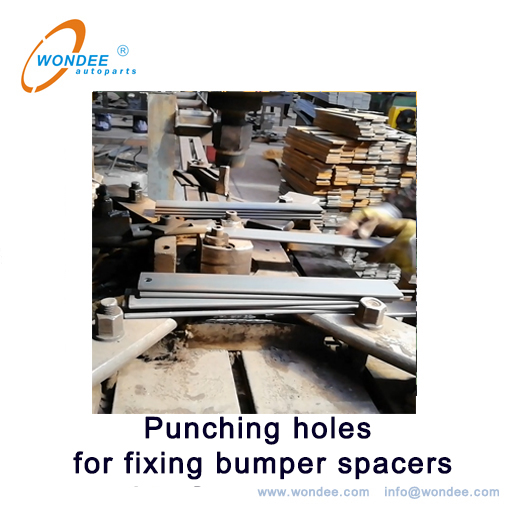

- فك الثقوب لإصلاح الفواصل الوفير (الجزء 4)
1. التعريف:
باستخدام معدات اللكم والتبرعات لأدوات الأدوات لكمال الثقوب في المواقف المعينة لتحديد منصات المضادة للقرص / الفواصل الوفير في كلا الطرفين من شريط الربيع الصلب المسطح. بشكل عام، هناك نوعان من عمليات اللكم: اللكم البارد واللكم الساخن.
2. التطبيق:
بعض الأوراق مع التفاف العين وغيرها من الأوراق.
3. إجراءات التشغيل:
3.1. التفتيش قبل اللكم
قبل تثقيب الثقوب، تحقق من علامة تأهيل التفتيش في العملية السابقة من أشرطة الربيع المسطحة، والتي يجب أن تكون مؤهلة.في الوقت نفسه، تحقق من مواصفات أشرطة الربيع المسطحة، فقط تلبي متطلبات العملية، يمكن السماح لعملية اللكم بالبدء.
3.2. ضبط أدوات تحديد المواقع

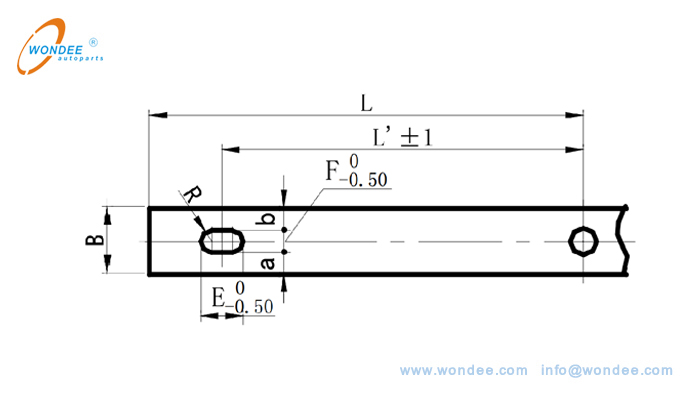

كما هو مبين في الشكل 1 أدناه، لكمةبيضاوي الشكلثقوب في نهاية قضبان الربيع المسطحة. اللكم بواسطة تحديد موقع ثقب المركز، وضبط الأدوات لتحديد المواقع وفقا لأبعاد L 'و B و A و B.
(الشكل 1. تحديد المواقع مخطط اللكم ثقب إهليلجي نهاية)

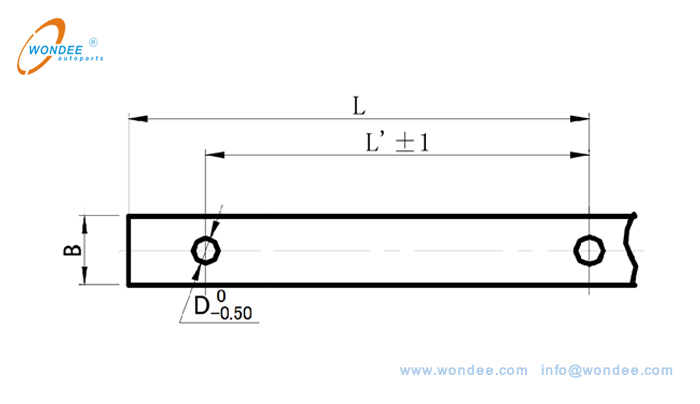

كما هو مبين في الشكل 2 أدناه، لكمة الثقوب الدائرية في نهاية القضبان المسطحة الربيع. اللكم بواسطة تحديد موقع ثقب المركز، وضبط الأدوات لتحديد المواقع وفقا لأبعاد L 'و B.
(الشكل 2.تحديد المواقع مخطط اللكم نهايةثقب دائري)
3.3. اختيار البرداللكم، اللكم الساخن والحفر
3.3.1 تطبيق اللكم البارد:
1) إذا كان سمك الربيع البار المسطح T <14mm، وقطر الثقب أكبر من سمك ربار الربيع الصلب المسطح، اللكم البارد مناسب.
2) إذا سمكالربيع الصلب شريط مسطح T≤9mm والثقب هو ثقب بيضاوي الشكل، بارداللكم مناسبة.
3.3.2. تطبيقات اللكم الساخن والحفر:
يمكن استخدام ثقوب اللكم الساخنة أو الحفر في الربيع والشريط المسطح الصلب غير مناسب للثقوب اللكم الباردة. أثناء اللكم الساخن، يتم التحكم في درجة حرارة التدفئة في 750 ~ 850 ℃، والشريط المسطح الصلب أحمر داكن.
3.4. الكشف عن اللكم
عند تثقيب ثقب، يجب فحص أول قطعة من الربيع من الصلب المسطح أولا. فقط يزور التفتيش الأول، يمكن إجراء الإنتاج الضخم. أثناء العملية، ينبغي إيلاء اهتمام خاص لمنع مات تحديد المواقع من التخفيف والتحول، وإلا فإن أحجام المواقع ستتجاوز نطاق التسامح، مما يؤدي إلى منتجات غير مؤهلة في دفعات.
3.5. إدارة المواد
يجب تكديس القضبان المسطحة من الصلب اللكم (حفر) الصلب بدقة. يحظر وضعها في الإرادة، مما أدى إلى كدمات السطح. يجب أن يتم علامات تأهيل التفتيش ويجب لصق بطاقات نقل العمل.
4. معايير التفتيش:
قياس الثقوب حسب الشكل 1 والشكل 2. يتم عرض معايير فحص ثقب الفريق والحفر في الجدول 1 أدناه.
بنود التفتيش | انخفاض انحراف الاتجاه | انحراف اتجاه العرض | حفرة قطرها | اللكم لدور | اللكم جودة السطح | |
متطلبات تقنية | L1 ± 1. | ︱a-b︱︱00.75. | ccording لمتطلبات بطاقة العملية | ≤0.3. | لا يوجد صدع على حافة اللكم وعدم وجود ارتفاع درجة حرارة وتطريحة على سطح اللكم الساخن | |
أدوات القياس والتفتيش | اسم | شريط القياس | Vernier الفرجار | Vernier الفرجار | Vernier الفرجار | الفحص العيني |
صحة | 1mm. | 0.02mm | 0.02mm | 0.02mm | ||
طريقة أخذ العينات | يتم فحص كل دفعة وفقا للقطعة الأولى والقطع المتوسطة والفحص القطري الأخير، ومعدل التفتيش البصري لجودة سطح اللكم هو 100٪. | |||||
جمعتهاwondee autoparts.
2022-3-31
