إرشادات عملية الإنتاج من فتحات الينابيع (الحفر) (الحفر) (الجزء 2)

إدراج عملية الإنتاج من نوابض الأوراق

-اللكم (الحفر) الثقوب (الجزء 2)

1. التعريف:

1.1. ثقوب اللكم

ثقوب اللكم: استخدام معدات اللكم وتركيبات الأدوات لكمة الثقوب علىالموقف المطلوبمن بار الربيع الصلب المسطح. هناك عموما طرق نوعان: اللكم البارد واللكم الساخن.

1.2.drilling الثقوب

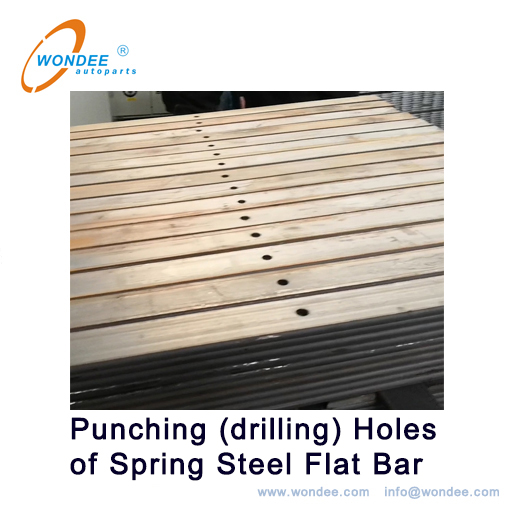

ثقوب الحفر: استخدم آلات الحفر والتركيبات الأدوات للحفر الثقوب على الموضع المطلوب من شريط الربيع الصلب المسطح، كما هو موضح في الشكل 2 أدناه.

2. التطبيق:

جميع أوراق الربيع.

3. إجراءات التشغيل:

3.1. قبل اللكم والحفر، تحقق من علامة تأهيل فحص العملية علىشريط مسطح، والتحقق من مواصفات وحجم البار المسطح. فقط عندما تلبي متطلبات العملية، يمكن السماح باللكم والحفر.

3.2. ضبط تحديد موقع تحديد الموقع

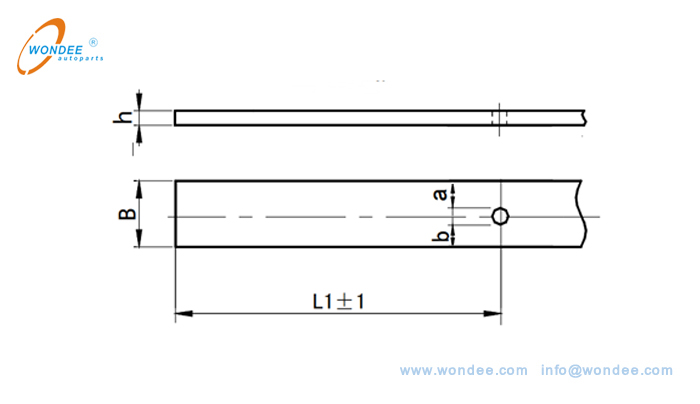

كما هو موضح في الشكل 1 أدناه، لكمة ثقب دائري المركز. ضبط تحديد موقع تحديد الموقع وفقا للأبعاد L1 و B و A و B.

(الشكل 1. تحديد المواقع المخطط التخطيطي من اللكم ثقب دائري سنتر)

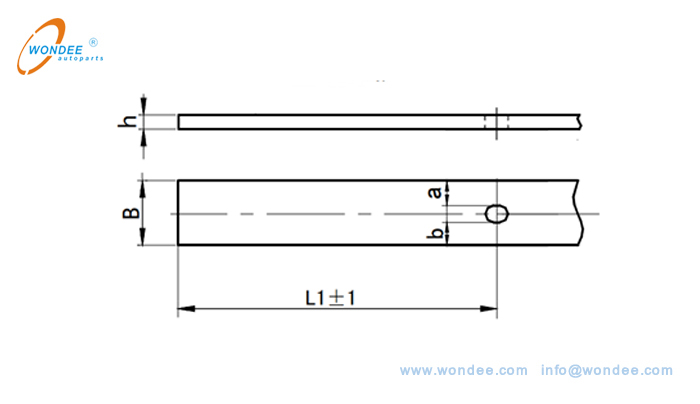

كما هو مبين في الشكل 2 أدناه، لكمة ثقب قطاع الوسط. ضبط تحديد موقع تحديد الموقع وفقا للأبعاد L1 و B و A و B.

(الشكل 2.تحديد المواقع المخطط التخطيطي من اللكم ثقب قطاع مركز)

3.3. اختيار اللكم البارد، اللكم الساخن والحفر

3.3.1. تطبيقات اللكم البارد:

1) عندما سمكالربيع الصلب بار شقة ح <14MM وقطر ثقب دائري مركزي أكبر من سمك حبار الربيع الصلب المسطح، اللكم البارد مناسب.

2) عندما سمكالربيع الصلب بار شقة H≤9mm والثقب المركز هو ثقب قطاع، بارداللكم مناسبة.

3.3.2. تطبيقات اللكم الساخن والحفر:

يمكن استخدام اللكم الساخن أو الحفر لبار الربيع الصلب المسطح غير مناسب للثناء البارد. أثناء اللكم الساخن، يستخدم فرن التردد المتوسط ​​للتدفئة للتأكد من أن درجة حرارة الصلب هي 500-550 ℃، والشريط المسطح الصلب أحمر داكن.

3.4. الكشف عن اللكم

عند اللكم والحفر حفرة، يجب فحص أول قطعة من الربيع من الصلب المسطح أولا. فقط يزور التفتيش الأول، يمكن إجراء الإنتاج الضخم. أثناء العملية، ينبغي إيلاء اهتمام خاص لمنع مات تحديد المواقع من التخفيف والتحول، وإلا فإن أحجام وضع اللكم سوف تتجاوز نطاق التسامح، مما يؤدي إلى منتجات غير مؤهلة في دفعات.

3.5. إدارة المواد

يجب تكديس القضبان المسطحة من الصلب اللكم (حفر) الصلب بدقة. يحظر وضعها في الإرادة، مما أدى إلى كدمات السطح. يجب إجراء علامة التأهيل التفتيش ويجب لصق بطاقة نقل العمل.

4.معايير التفتيش:

قياس فتحات الربيع وفقا للشكل 1 والشكل 2. يتم عرض معايير فك ثقب وتفتيش الحفر في الجدول 1 أدناه.

جمعتهاwondee autoparts.

2022-3-17
