إدراج عملية الإنتاج من نوابض الأوراق
1. التعريف:

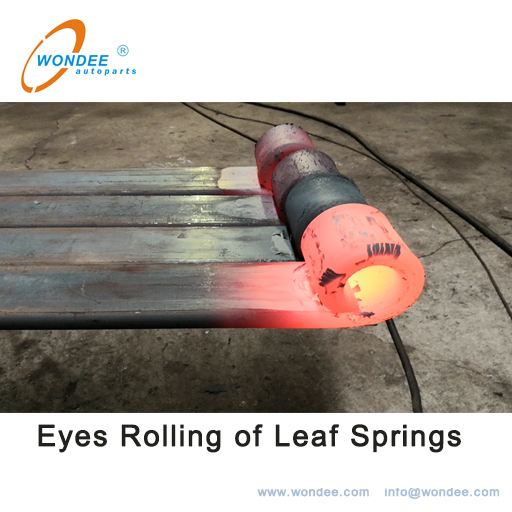

تسخين الحانات المسطحة الربيعية إلى درجة الحرارة المحددة، ثم استخدم المعدات الخاصة وقوالب الأدوات لترلف نهايات شريط الربيع المسطح في عيون دائرية.
تظهر الأبعاد ذات الصلة من تقنية العين المتداول في الشكل 1 أدناه.

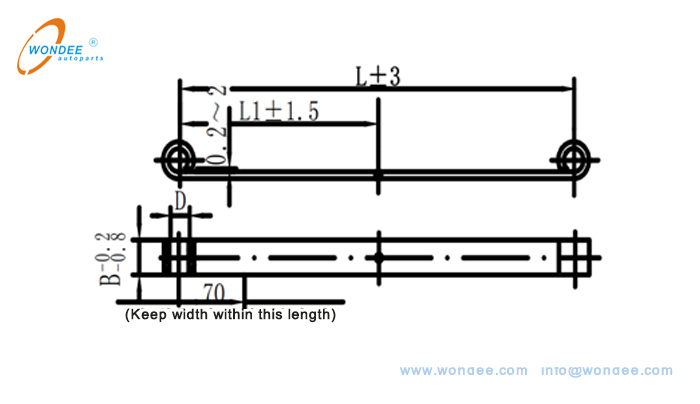

(الشكل 1 مخطط تخطيطي من عيون المتداول)
2. التطبيق:
الورقة الأولى أو / وآخر ورقة لربيع ورقة.
3. إجراءات التشغيل:
3.1. التفتيش قبل المتداول العين
قبل تدوير العينين، تحقق من علامة تأهيل التفتيش في العملية السابقة للحانات المسطحة الربيعية، والتي يجب أن تكون مؤهلة.في الوقت نفسه، تحقق من مواصفات أشرطة الربيع المسطحة، فقط تفي بمتطلبات العملية، يمكن السماح للعملية المتداول بالبدء.
3.2. التدفئة
التدفئة مع الفرن، يتم التحكم في درجة حرارة الفرن عند 900-1000 ℃، وطول التسخين من شريط الربيع المسطح = طول شريط مسطح / 2 + 40MM. إذا فشلت معدات التسخين لأكثر من 10 دقائق أثناء عملية التدفئة، فسيتم إيقاف التدفئة، ويجب سحب البار المسطح الربيعي الساخن من الفرن لتجنب التدفئة والإفراط في الاحتراق.
3.3. اختيار المتداول ماندرل
يجب اختيار ماندرل وفقا للقطر الداخلي للعين ورسمالمتداول ماندريل، وتموت السفلى يعتمد R = D /2 (ص = دائرة نصف قطرها العين، D = قطر ماندرل المتداول).
3.4. وضع نهاية القطع والعين المتداول
عند الانتهاء من قطع شريط الربيع المسطح، يتم وضعه من قبل الحفرة المركزية. إذا كان شريطا مسطحا ربيعا مكافئا، فسيتم وضع الجانب المسطح من شريط مسطح الربيع إلى أسفل (ويجب أن يكون الحطام المائل مدبب للشرع صعوديا)، ثم قطع.
عندما تتدحرج العين، لا يزال يتضح من الحفرة المركزية، ثم يتم توالت العين في اتجاهات مختلفة وفقا لما إذا كان الأذن العليا أو أذن أقل.
عند المتداول، يجب فحص أول قطعة من البار المسطح الصلب الربيعي أولا. فقط يزور التفتيش الأول، يمكن إجراء الإنتاج الضخم.
انظر الجدول 1 لتردد التفتيش بعد التفتيش الأول لتجنب المنتجات غير المؤهلة في عملية الإنتاج. الاختبارات المتعلقة بالأذنين المتداول هي كما يلي
1)اليظهر الكشف عن التقريب للعيون المدرفلة في الشكل 2 أدناه.
2)الكشف عن حفرة القرنتظهر عيون المدرفلة في الشكل 3 أدناه.
3) توالت العينكشف الشكل، كما هو مبين في الشكل 4 أدناه.
(الصورة 2كشف التقريب من عيون المتداول)
(الشكل 3. ثقب القرن الكشف عن عيون المتداول)
(الشكل 4.اكتشاف شكل عيون المتداول)
3.6. إدارة المواد
يجب تكديس الحانات المسطحة لفصل الربيع المدرفلة العين بدقة. يحظر وضعها في الإرادة، مما أدى إلى كدمات السطح. يجب أن يتم علامات تأهيل التفتيش ويجب لصق بطاقات نقل العمل.
4. معايير التفتيش للعيون المتداول(Refer to the standard: GBT 19844-2018 / ISO 18137: 2015 MOD Leaf Spring - Technical Specifications):
Measurements according to figure 1 and figure 2, the inspection standards of eyes rolling are shown in table 1 below.
