توجيه عملية الإنتاج من الينابيع الأوراق

تسديدة (تسديدة \"(الجزء 7)


1. التعريف:


بالاعتماد على عمل قوة الطرد المركزي ، فإن Peening اللقطة هو استخدام محرك لدفع جسم المكره للتدوير ، وعدد كبير منيتم إلقاء لقطات فولاذية بقطر 0.2 ~ 3.0 مم على سطح مقعرنابض الأوراق لإزالة جلد أكسيد السطح ، وجعل المظهر نظيفًا والاستعداد لأعمال اللوحة. في الوقت نفسه ، من خلال عملية التخلص من الرصاص ، يتمتع الربيع بتشوه بلاستيكي معين ، ويتم القضاء على الإجهاد الداخلي ، ويتم تحسين عمر خدمة ربيع الورقة.


2. التطبيق:


كل ورقة من الينابيع الأوراق.


3. إجراءات التشغيل:


3.1. التفتيش قبل إطلاق النار


قبلتسديدة لتصوير الينابيع ، تحقق من علامة تأهيل التفتيش للعملية السابقةالينابيع التي يجب أن تكون مؤهلة، يمكن السماح لعملية peening بالرصاص.


3.2. اختيار لقطات الصلب

يتبنى اللقطات التي تُعتمد على الأسلاك الفولاذية المنغنيز ф1.2-1.4mm أو 0.8-1.2 مم. يجب ألا تقل نسبة اللقطات الفولاذية التي تفي بالمعيار عن 75 ٪ ، وإلا ، يجب ضبط جهاز فصل اللقطة الفولاذية على آلة تفجير اللقطة بشكل صحيح على لقطات الشاشة لجعله يصل إلى القيمة القياسية.

تقلص لقطات الصلب بين HRC50-55 ، الشكل الهندسي قريب من الكرة ، دون حواف وزوايا حادة. إذا تم استخدام لقطات قطع الأسلاك الفولاذية ، فيجب أن تكون القيمة المثلى لارتفاع اللقطة مساوية لقطرها ، ويجب أن تكون القيمة القصوى أقل من 1.5 ضعف قطر السلك الفولاذي.

السيطرة على تدفق اللقطة الصلب:


يعتمد تدفق peening اللقطة على المقياس التوربيني الذي يصل إلى 40-45A ، والجهد هو 380 فولت وسرعة السفر لسلسلة النقل حوالي 0.08-098 م/ثانية. بخلاف ذلك ، يجب ضبط تدفق اللقطة الصلب للوصول إلى شدة التقطيع المحددة لضمان تقليل ارتفاع الحدبة اللقطة ، وذلك لتحقيق الاستقرار في عملية الحد من العمليات.

3.3. السيطرة على قوة التقطيع

يجب أن تكون قوة peening اللقطة مؤهلة ، مع تغطية peening اللقطة ≥ 95 ٪ ، تقاس بتقليل ارتفاع CAMBER من الينابيع ، أو القيمة المقاسة لقطعة اختبار almen c ≥ 0.18c.


3.4. تسديدة تكمن

1) فحص مظهر الينابيع بعد تفجير اللقطة: سطح القضبان المسطحة هو أبيض فضية بعد تفجير اللقطة. تلمس يديك ، إنه مسطح وسلس ، دون شعور وخز ، ومع درجة حرارة معينة ، والسطح الرش مكثف بشكل متساوٍ مع علامات طرد.

2) عملية الكشف عن الحدبةالينابيع بعد إطلاق النار يجب أن تفي بمتطلبات العملية. يتم قياس CAMBER Δ من زنبرك كما هو مبين في الشكل 1.2.3 أدناه

قياس الحدبة من الأوراق المطول للعين

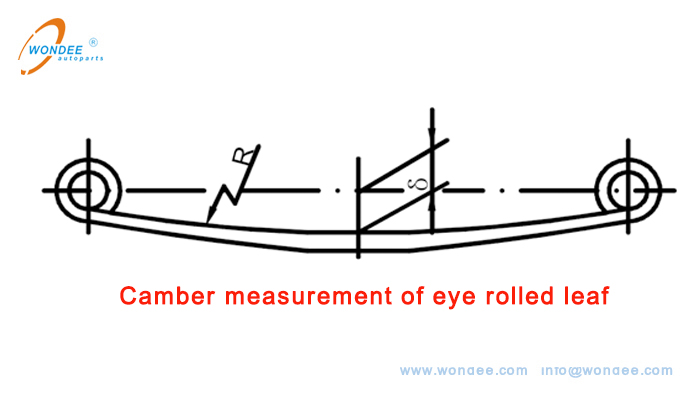

(الشكل 1. قياس الحدبة من الأوراق المطول للعين)

قياس الحد من الورقة ملفوفة بالعين

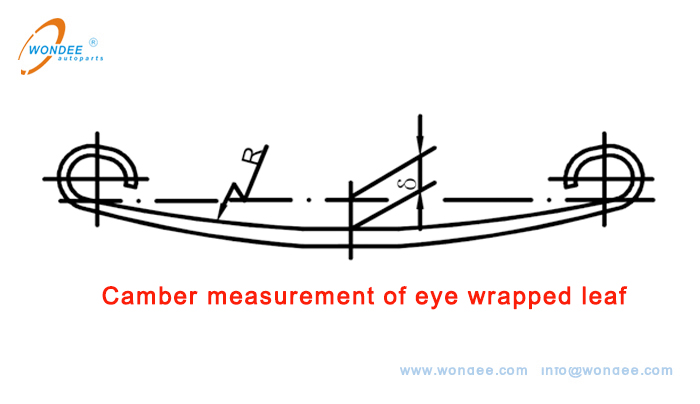

(الشكل 2. قياس الحدبة من ورقة ملفوفة العين)


قياس كامبر لورق الآخرين

(الشكل 3. قياس كامبر أوراق أخرى)


3)معدل تغطيةاطلاق الناريجب أن تصل التقشير إلى أكثر من 95 ٪.


4)طلقة peening قوة ≥ 0.18c.


3.5. إدارة المواد


يجب أن تكون الينابيع المقلوبة مكدسة بدقة. يحظر وضعها في الإرادة ، مما يؤدي إلى كدمات سطحية. يجب أن تتم علامات تأهيل التفتيش ويجب لصق بطاقات نقل العمل.


4. معايير التفتيش لتصوير اللقطة (راجع المعيار: GB / T 19844-2018 / ISO 18137: 2015 Mod Leaf Spring - المواصفات الفنية):


القياسات وفقًا للشكل 1 والشكل 2 ، يتم عرض معايير التفتيش لتصوير اللقطة في الجدول 1 أدناه.

بنود التفتيش

جودة السطح

كاميرات

معدل التغطية

طلقة قوة peening

عناصر أخرى

متطلبات تقنية

وفقا للخطوة 3.4.1

وفقا لعملية المنتج ارتفاع الحدبة

≥95 ٪

≥0.18c

بعد إطلاق نهر الينابيع ، بمجرد وجود عيوب مادية مختلفة على السطح ، يجب إزالة هذه الينابيع

أدوات القياس والتفتيش

اسم

الفحص العيني

شريط القياس

قالب المقارنة

اختبار القوة

الفرجار فيرنييه

صحة

1mm

الفحص العيني

0.02mm

0.02mm

طرق أخذ العينات

يجب فحص كل دفعة وفقًا للقطعة الأولى ، والقطع الوسطى ، وفحص القطعة الأخيرة ، ومعدل الفحص البصري لجودة سطح تسديدة اللقطة 100 ٪.

جمعتهاووندي الطيار الآلي

2022-4-26
