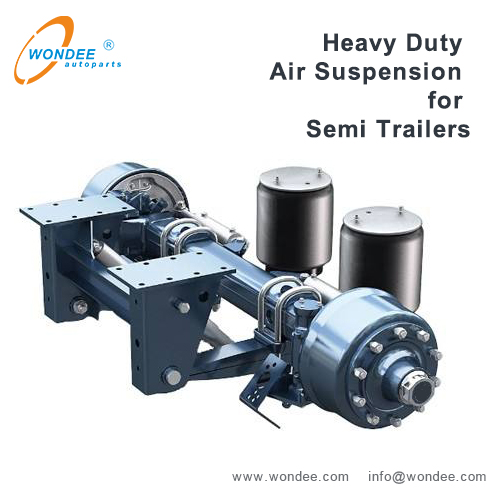

تركيب واستخدام نوع رفع المحور الفردي نصف مقطورة تعليق الهواء
دورة -maintane واستكشاف الأخطاء وإصلاحها للأجزاء الرئيسية (الجزء 3)
1. دورة صيانة الهواء
كما هو موضح في الجدول 1 أدناه.
إستعمال عادي | دورة الصيانة | ||||
بنود التفتيش | محتويات التفتيش | التفتيش المنتظم | بعد التحميل الأول السفر | كل ثلاثة أشهر أو 25000 كم | كل ستة أشهر أو 50000 كم |
عناصر | التفتيش البصري للتلف والارتداء | ● | |||
أكياس الهواء | بعد القيادة على طريق الأسفلت في الصيف، والقيادة على الطريق الموحل بعد المطر وغيرها من البيئات القاسية، والتحقق والحفاظ على كيس الهواء ومكبسها (قاعدة) نظيفة. | ● | |||
تحقق مما إذا كان سطح الوسادة الهوائية تالفة (متصدع، يرتديها، التجاعيد، التسلل السطح الخارجي، إلخ) | ● | ||||
تحقق من إبزيم مسامير الصمامات الهوائية | ● | ● | |||
الدائرة الهوائية | تحقق والحفاظ على نظافة ونزاهة فلتر الهواء | ● | |||
تحقق من ضيق الهواء في جسم الصمام واتصال خط الأنابيب، ما إذا كان التثبيت ضيق وما إذا كان هناك ضرر | ● | ● | |||
امتصاص الصدمات | تحقق من ضيق مكابس العلوي والسفلي من امتصاص الصدمات | ● | ● | ||
تحقق من ضيق امتصاص الصدمات واستبدالها إذا كان هناك أي تسرب | ● | ● | |||
U- البراغي | تحقق من ضيق المكسرات من البراغي U. إذا فضفاضة، وشد المكسرات بالتناوب قطريا | ● | ● | ||
مسامير الشعاع الرئيسي وممتص الصدمات | تحقق من حالة قفل المكسرات قفل الذاتي من البراغي ذات الشعاع الرئيسي وممتص الصدمات | ● | ● | ||
البطانات | الفرامل قليلا نصف مقطورة للمضي قدما والخلف، أو PRY الحزمة الرئيسية في البطانة مع شريط PRY. في هذا الوقت، يجب ألا يكون الحزمة الرئيسية فضفاضة. خلاف ذلك، فإن الشعاع الرئيسي أو جلبة امتصاص الصدمات قد تضررت. استبدلها. | ● | |||
رفع جهاز | تحقق من شرط إبزيم من الرفع البراغي وسادة هوائية ومكسرات. | ● | ● | ||
خزانات الهواء | تحقق من حالة العمل لصمام الصرف في أسفل خزان الهواء، واستبدالها إذا تم حظرها. | ● | |||
(الجدول 1. جدول الصيانة)
ملاحظة:
ستكون ظروف الطرق وظروف الاستخدام المحددة للمركبات في كل بلد / منطقة مختلفة قليلا. دورات الصيانة في الجدول أعلاه هي للإشارة فقط.
\"● \" يعني الصيانة.
2.استكشاف الأخطاء وإصلاحها من المعاشات الجوية
2.1 استكشاف الأخطاء وإصلاحها لجمعية كيس الهواء
كما هو موضح في الجدول 2 أدناه.
مشاكل | أسباب | استكشاف الأخطاء وإصلاحها |
الوسادة الهوائية لا يمكن أن تضخم | الوسادة الهوائية تلف وتسرب الهواء | استبدال الوسادة الهوائية |
الدائرة الهوائية غير طبيعية | تحقق وإصلاح نظام الدائرة الهوائية | |
تحميل صمام الاستشعار التالفة أو المثبتة بشكل غير صحيح | استبدال أو ضبط صمام الاستشعار التحميل | |
فشل صمام حماية الضغط وصمام الحد من الضغط | ضبط أو استبدال الصمام | |
وسادة هوائية تلف وقاعدة تمزق | يتم رسم الحصى وغيرها من الأشياء الصعبة بين الوسادة الهوائية والقاعدة، مما تسبب في الاحتكاك | استبدال الأجزاء التالفة، والتحقق وتنظيف الوسادة الهوائية بشكل متكرر |
اخترقت الوسادة الهوائية كائن صعب | استبدال الوسادة الهوائية | |
الارتفاع التعليق غير السليم | استبدال الأجزاء التالفة وضبط ارتفاع التعليق إلى الصحيح | |
مثقلة بشدة | استبدال الأجزاء التالفة والحمل وفقا للتحميل التصنيف | |
تركيب غير صحيح للإطار التعليق والهيكل | استبدال الأجزاء التالفة أو ضبط أو إعادة تثبيت التعليق | |
الاحتكاك بين مكونات نظام الإطارات أو الفرامل وسادة هوائية | استبدال الأجزاء التالفة، والقضاء على التداخل وإعادة تثبيت | |
الاحتكاك بين غرفة الفرامل وسادة هوائية | استبدال الأجزاء التالفة وتغيير موضع تثبيت غرفة الهواء أو المشبك. |
(الجدول 2. استكشاف الأخطاء وإصلاحها من الوسائد الهوائية)
2.2استكشاف أخطاء امتصاص الصدمات
كما هو موضح في الجدول 3 أدناه.
مشاكل | أسباب | استكشاف الأخطاء وإصلاحها |
تسرب النفط امتصاص الصدمات | وقت خدمة طويل، فشل، تلف ختم النفط، مكسورة في وضع اللحام | استبدال امتصاص الصدمات |
تشوه امتصاص الصدمات | يتأثر بشكل غير طبيعي، يتداخل مع أجزاء أخرى، يتجاوز السكتة الدماغية وتمتد بشكل مفرط | استبدال امتصاص الصدمات |
في الحد الأقصى للسكتة الدماغية، يكون المكبس عالقا وتتأثر بطريق الخطأ أثناء التمدد | استبدال كتلة المطاط والربح | |
جوز امتصاص الصدمات يسقط | لا يتم تشديد الجوز إلى عزم الدوران المحدد | تشديد الجوز إلى عزم الدوران المحدد |
ضجيج غير طبيعي من امتصاص الصدمات | الأجزاء الداخلية من امتصاص الصدمات تضررت | استبدال امتصاص الصدمات |
(الجدول 3 - استكشاف الأخطاء وإصلاحها لامتصاص الصدمات)
2.3 استكشاف الأخطاء وإصلاحها من صمام التحميل
كما هو موضح في الجدول 4 أدناه.
مشاكل | أسباب | استكشاف الأخطاء وإصلاحها |
لا يمكن أن يتحكم صمام الاستشعار بالتحميل بشكل صحيح في مدخل الهواء وعادم الوسادة الهوائية | لا يوجد هواء مضغوط في الدائرة الهوائية، أو يتم حظر الصمام بواسطة الأوساخ، أو المسمار الربط من قضيب تنظيم صمام استشعار التحميل فضفاضة، أو تلف صمام صمام الاستشعار | تحقق من مصدر الهواء، قم بتنظيف صمام الاستشعار بالتحميل، أو تشديد الجوز فضفاضة، أو استبدال صمام التحميل |
تسرب الهواء من صمام التحميل | حلقة الختم لعنصر الصمام تالفة | استبدال صمام الاستشعار التحميل |
(الجدول 4. استكشاف الأخطاء وإصلاحها لصمام الاستشعار التحميل)
2.4Troupleshoots من الأجزاء الهيكلية الصلب
كما هو موضح في الجدول 5 أدناه.
مشاكل | أسباب | استكشاف الأخطاء وإصلاحها |
لحام التماس كسر | حمولة بديلة طويلة الأجل، هناك المسام وإدراج الخبث في التماس اللحام. | إعادة لحام |
ضرر شعاع الرئيسي | مثقلة بشدة | استبدال الحزمة الرئيسية وتحميل وفقا للتحميل تصنيف |
ظروف الطريق السيئة | استبدال الحزمة الرئيسية وقيادة ببطء | |
غموض تصاعد ارتفاع التعليق | استبدال الحزمة الرئيسية وضبط ارتفاع تركيب التعليق | |
امتصاص الصدمات التالفة | استبدال الحزمة الرئيسية وممتص الصدمات | |
إزاحة الشعاع الرئيسي | لا يتم تثبيت مسامير الحزمة الرئيسية أو البراغي U | اضبط الحزمة الرئيسية وتشديدها وفقا لعزم الدوران المحدد |
ظروف الطريق السيئة | اضبط الحزمة الرئيسية، وشدها وفقا لعزم الدوران المحدد وقيادة ببطء |
(الجدول 5. استكشاف الأخطاء وإصلاحها للأجزاء الهيكلية الصلب)
2.5 استكشاف الأخطاء وإصلاحهاهوائيدائرة كهربائية
كما هو موضح في الجدول 6 أدناه.
مشاكل | أسباب | استكشاف الأخطاء وإصلاحها |
تسرب الهواء في الدائرة الهوائية | الاحتكاك والأضرار بين الدائرة الهوائية والأجزاء المتحركة | تحقق ومعقولة ترتيب الدائرة الهوائية واستبدال خرطوم الهواء التالف |
مفاصل الدائرة الهوائية الأنابيب تالفة | استبدال المفاصل التالفة | |
الدائرة الهوائية للطي | تحقق ومعقولة ترتيب الدائرة الهوائية واستبدال خرطوم الهواء التالف | |
عدم كفاية ضغط الهواء وسادة هوائية | عدم كفاية ضغط إمدادات الهواء | جعل ضغط إمدادات الهواء من الجرار يصل إلى أقل 0.6MPA |
صمام حماية الضغط يعمل بشكل غير طبيعي | تحقق واستبدال صمام حماية الضغط | |
حمولة الشعور صمام لا يعمل | تحقق وضبط صمام استشعار التحميل | |
تلف الدائرة الهوائية وتسرب الهواء | ابحث عن تسرب الهواء واستبدال خرطوم الهواء التالف | |
استجابة بطيئة من صمام المستوى | عدم كفاية ضغط إمدادات الهواء | تحقق صمام حماية الضغط وضغط إمدادات الهواء للجرار |
الدائرة الهوائية المحظورة أو التالفة | تحقق وإصلاح نظام دائرة الهواء | |
تم تجميد الدائرة الهوائية | غير قابلة للتنزيف والتنزيف الدبابات الجوية |
(الجدول 6. استكشاف الأخطاء وإصلاحها من الدائرة الهوائية)
3. أجزاء الأجزاء الضعيفة من تعليق الهواء
يتم تصنيف جميع أجزاء المطاط والقوائف غير المعدنية في نظام التعليق الجوي على أنها أجزاء ضعيفة، بما في ذلك:
1) كتلة المطاط من امتصاص الصدمات؛
2) المشتركة المطاطية من حمولة صمام الاستشعار ضبط قضيب.
3) جلبة المطاط من رابط الهواء؛
4) ارتداء غسالة مقاومة.
4. تشديد طاولة عزم الدوران لأجزاء معلق الهواء القياسية
كما هو موضح في الجدول 7 أدناه.
SN. | تحديد | تشديد عزم الدوران (N · م) | تطبيق |
1 | الجوز M8. | 80 | تثبيت حمولة الصمامات الاستشعار |
2 | الجوز M16 × 1.5 | 350 | تركيب الأقواس السفلية من حملات حمل الحمل |
3 | الجوز M20 × 1.5 | 600 | تركيب امتصاص الصدمات |
4 | الجوز M22 × 1.5 | 800 | إبزيم U- البراغي وحزم التواء |
5 | الجوز M30 × 2 | 1100 | الترباس تشديد الروابط الجوية |
6 | الجوز M12 * 1.75 | 250 | تثبيت وسائد هوائية وقوس |
(الجدول 7. تشديد جدول عزم الدوران من أجزاء معلق الهواء القياسية)
ملاحظة: المحتويات المذكورة أعلاه هي للإشارة فقط، يرجى اتباع دليل الشركة المصنعة.
