تصنيف نوابض أوراق السيارات

تصفح الكمية:0     الكاتب:ووندي الطيار الآلي     نشر الوقت: 2021-09-14      المنشأ:Wondee Autoparts

رسالتك

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

إن نابض الورقة هو العنصر المرن الأكثر استخدامًا في تعليق السيارات. إنه شعاع فولاذي تقريبي متساوٍ يتكون من عدة أوراق زنبركية من سبائك ذات عرض متساو وطول غير متكافئ. هناك أنواع كثيرة من نوابض الأوراق ، والتي يمكن تصنيفها وفقًا لطرق التصنيف التالية:


1. تصنيفها بأحجام المواد الخام

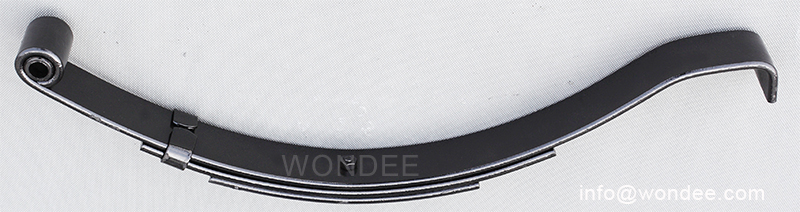

1) نوابض أوراق صغيرة الحجم


يشير بشكل أساسي إلى نوابض الأوراق مع نطاق عرض المواد من 44.5 ~ 50 مم وسمك المادة من 6 إلى 9 مم.

هناك بشكل أساسي نوابض الأوراق التالية:

قاربنوابض أوراق المقطورة، وينابيع أوراق مقطورة الماشية ، وينابيع أوراق RV ، وينابيع أوراق عربة محطة ، وينابيع أوراق مقطورة فائدة ، إلخ.


زنبرك صغير من الأوراق ذات الحجم الواحد لمقطورات القوارب من شركة تصنيع/أوتوبات من الصينزنبرك صغير ذو حجم صغير في العين لمقطورات القوارب من شركة تصنيع/Autoparts في الصينزنبرك صغير من الأوراق للمقطورات الزراعية من شركة تصنيع/آثار صينية في الصينزنبرك صغير من الأوراق ذات الحجم الصغير للمقطورات الزراعية من شركة تصنيع/Autoparts في الصينزنبور ورقة صغيرة الحجم مع نهاية مسطحة لمقطورة القوارب من شركة تصنيع/Autoparts في الصين

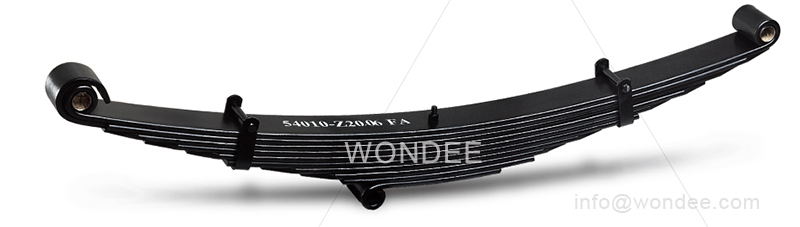

2) نوابض أوراق الخدمة الخفيفة


يشير بشكل أساسي إلى نابض الورقة مع عرض مادة من 60 إلى 70 مم وسمك المادة من 6 إلى 16 مم.

هناك بشكل أساسي نوابض الأوراق التالية:

ربيع أوراق الالتقاط، فان أوراق زنبرك ، زنبور أوراق المقطورة الزراعية ، نابض أوراق الحافلة الصغيرة ، إلخ.

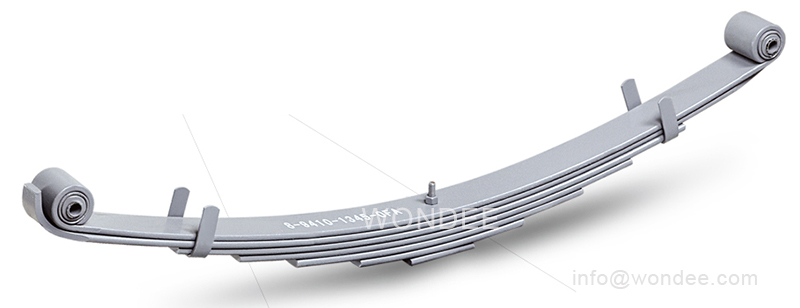

زنبور أوراق خفيفة للعين لبيك آب من تويوتا من شركة تصنيع/آفاق أوف أوف في الصيننابض أوراق الخدمة الخفيفة للسيارات الصغيرة ومقطورات الخدمة الخفيفة من شركة تصنيع/صناديق من الصيننابض أوراق الخدمة الخفيفة لمقطورات الخدمة الخفيفة والشاحنات من شركة تصنيع/Autoparts في الصين

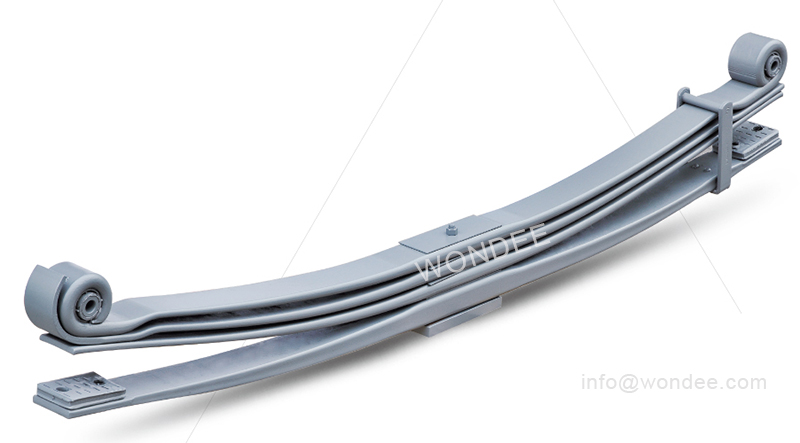

3) نوابض الأوراق الثقيلة


يشير بشكل أساسي إلى عرض المواد من 75 ~ 120 مم وسمك المادة 12 ~ 56 مم.

هناك أربع فئات رئيسية:

أ.نوابض أوراق شبه مقطورة، مثل BPW / FUWA / YTE /Traseries Trailer Leaf Springs، مع أحجام المواد التي تتضمن 75x13 / 76x14 / 90x11 / 90x13 / 90x16 / 100x12 / 100x14 / 100x16 ، إلخ.

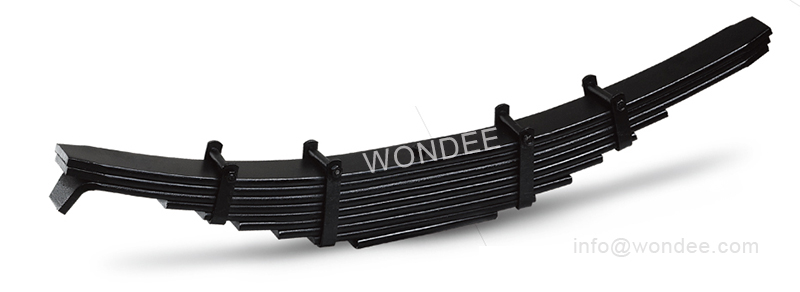

نابض أوراق 75 × 13-9 لتر لمقطورات الخدمة الخفيفة والشاحنات من شركة تصنيع/Autoparts في الصينربيع أوراق شاقية للمقطورات والشاحنات من شركة تصنيع/Autoparts في الصيننابض أوراق ثقيلة 90 × 13-10 لمقطورات وشاحنات من شركة تصنيع/Autoparts في الصين

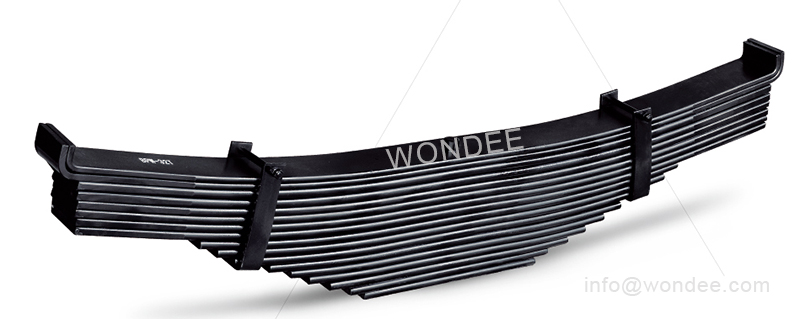

ب.Bogie (تعليق نقطة واحدة) أوراق الينابيع، بما في ذلك الينابيع ورقة 24T / 28T / 32T لتعليق نقطة واحدة ، مع أحجام المواد 90x13 / 16 /18 و 120x14 / 16/18.

ربيع أوراق شديدة التحمل لوقف 24T بوجي من شركة تصنيع/Autoparts في الصين

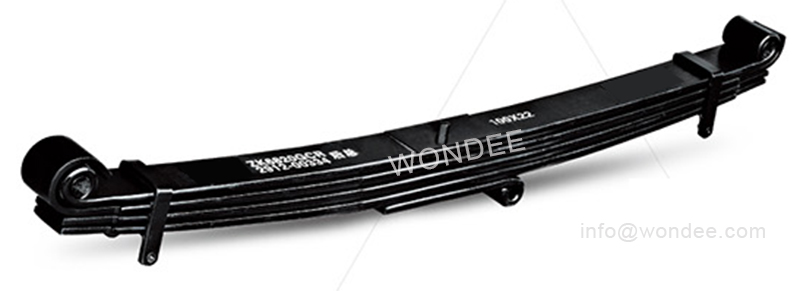

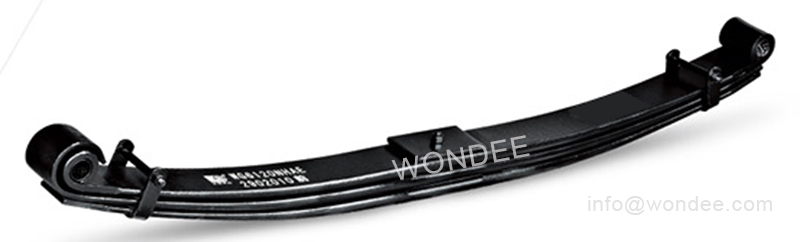

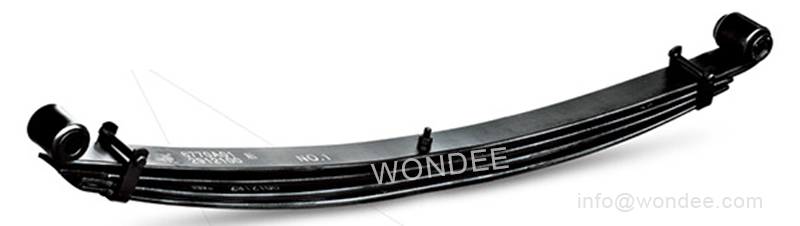

C. ينابيع أوراق الحافلة، إشراك تويوتا / فورد / فوسو / هينو وغيرها من العلامات التجارية. معظم المنتجات هي نوابض أوراق مكافئة.

زنبور أوراق مكافئ مزدوجة للعين للحافلات والشاحنات من شركة تصنيع/Autoparts/Wondee Autopartsزنبور أوراق مكافئ مزدوجة للعين للحافلات والشاحنات من شركة تصنيع/Autoparts في الصينزنبور أوراق مكافئ مزدوجة للعين للحافلات والشاحنات من شركة تصنيع/Autoparts في الصين


D. ينابيع أوراق الشاحنات الثقيلة، بما في ذلك Benz / Volvo / Scania / Hino / Isuzu ونماذج أخرى. المنتجات الرئيسية هي نوابض الأوراق المكافئة.

نابض أوراق مكافئ مزدوج للعين لشاحنات هينو الينابيع الخلفية من شركة تصنيع/آثار صينية في الصينزنبور أوراق مكافئ مزدوجة للعين لشاحنات هينو الثقيلة من شركة تصنيع/آلي آلي في الصين

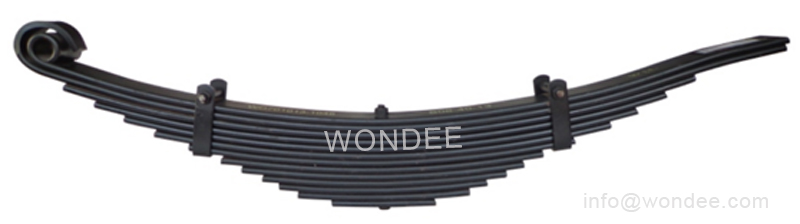

نابيع الأوراق الزراعية ،والتي تستخدم بشكل رئيسي في مقطورات النقل على الطرق الوعرة.

ربيع أوراق الخدمة الخفيفة للمقطورات الزراعية من شركة تصنيع/أوتوبات من الصين

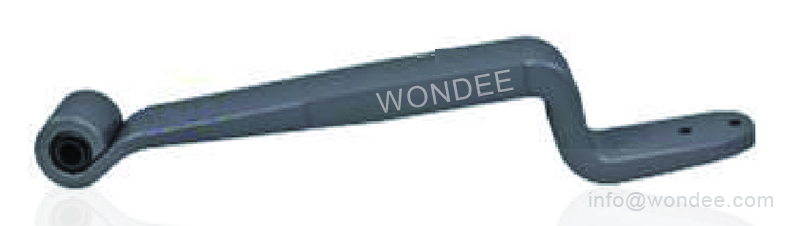

F.روابط الهواء (ذراع زائدة)، يستخدم بشكل رئيسي للتعليق الجوي.

ربيع رابط الهواء لمقطورات شبه وغطاء الهواء الشاحنربيع رابط الهواء لمقطورات شبه وغطاء الهواء الشاحنربيع رابط الهواء لمقطورات شبه وغطاء الهواء الشاحنربيع رابط الهواء لمقطورات شبه وغطاء الهواء الشاحن

2. تصنيف وفقًا لقسم الشريط المسطح

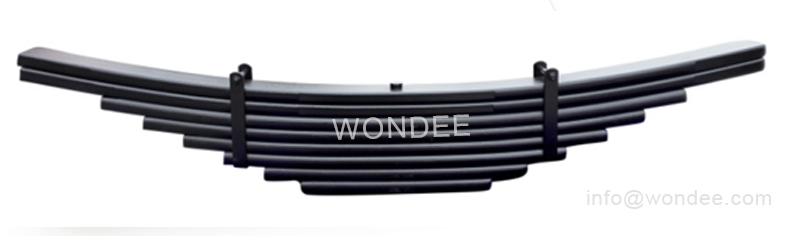

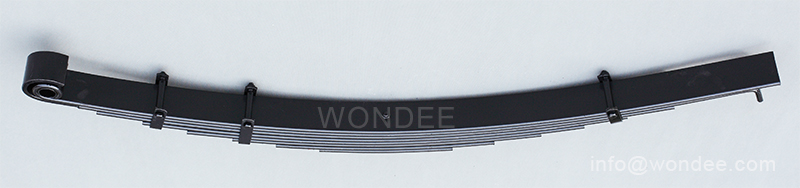

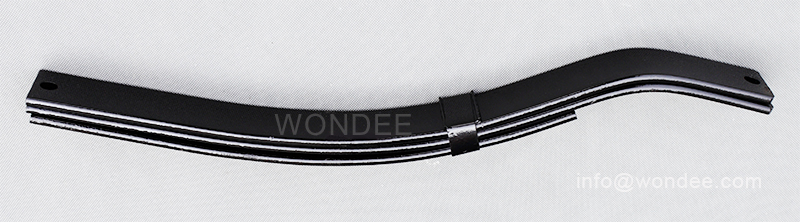

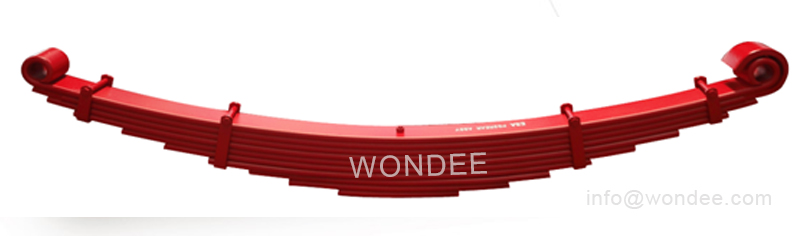

1) نوابض الأوراق التقليدية:وهي تتألف من نوابض أوراق متعددة ذات عرض متساوٍ وسمك وأطوال مختلفة. عملية تصنيع المنتج بسيطة نسبيًا وتكلفة التصنيع منخفضة.

نبع أوراق تقليدية لمقطورات شبه وغطاء شاحنات من شركة تصنيع/Autoparts في الصين

نبع أوراق تقليدية لمقطورات شبه وغطاء شاحنات من شركة تصنيع/Autoparts في الصيننبع أوراق تقليدية لمقطورات شبه وغطاء شاحنات من شركة تصنيع/Autoparts في الصين

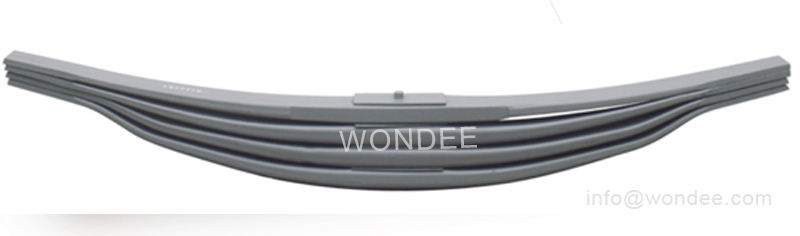

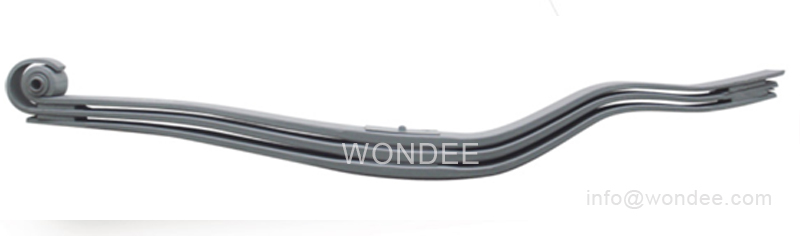

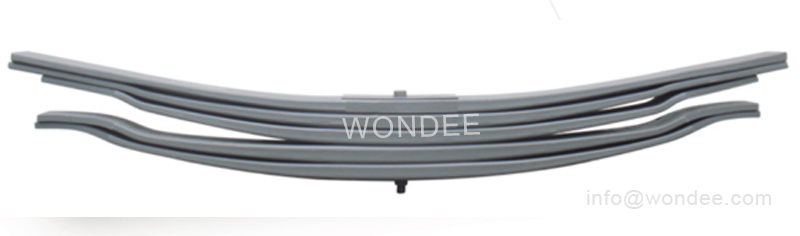

2) نوابض الأوراق المكافئة:وهي تتألف من نوابض أوراق واحدة أو أكثر مع نهايات رقيقة ، ووسط سميك ، وعرض متساوٍ وأطوال غير متكافئة. بالمقارنة مع نوابض أوراق السمك التقليدية ، لديهم العديد من المزايا: الوزن الخفيف ؛ حياة تعب أطول ؛ انخفاض ضوضاء العمل ؛ أفضل ركوب الراحة والاستقرار.

ربيع أوراق مكافئ لمقطورات شبه شديدة التحمل وتعليق الشاحنات من شركة تصنيع/Autoparts في الصينربيع أوراق مكافئ لمقطورات شبه شديدة التحمل وتعليق الشاحنات من شركة تصنيع/Autoparts في الصينربيع أوراق مكافئ لمقطورات شبه شديدة التحمل وتعليق الشاحنات من شركة تصنيع/Autoparts في الصين


3.مصنفة وفقًا لهيكل ربيع الأوراق

نابض الأوراق هو منتج صناعي معقد نسبيًا ، يتضمن عشرات الآلاف من نماذج المنتجات. من خلال بنية عملية المنتج ، يمكننا إجراء التصنيف التالي:

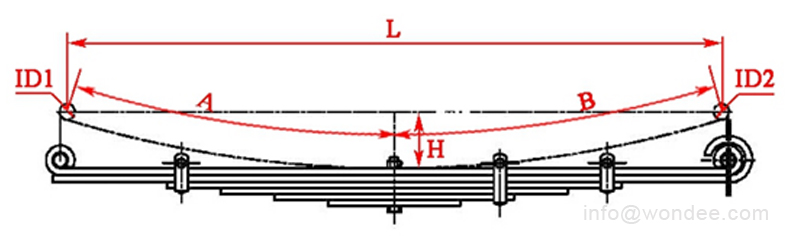

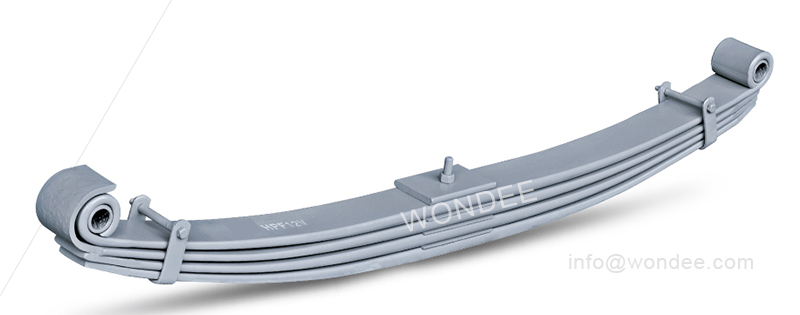

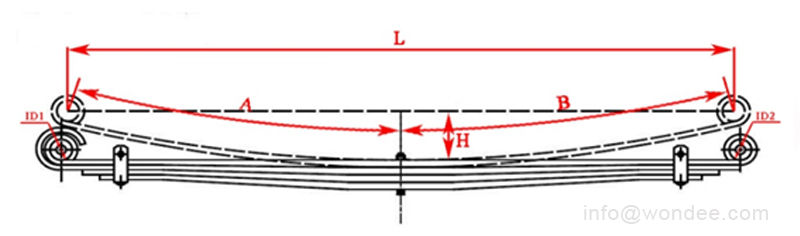

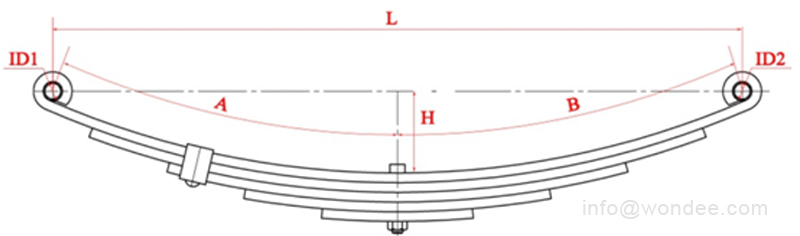

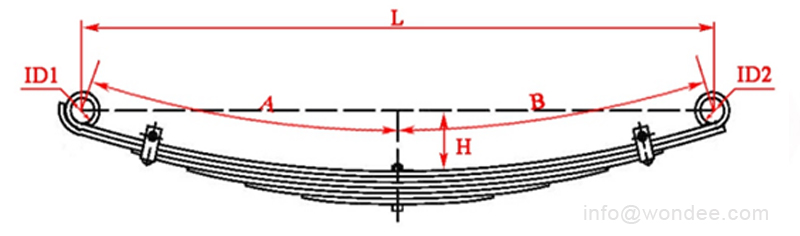

1) ربيع أوراق العين المزدوجة

زنبرك أوراق مزدوجة للعين للمقطورات والتعليق على الشاحنات من شركة تصنيع/Autoparts في الصينزنبرك أوراق مزدوجة للعين للمقطورات والتعليق على الشاحنات من شركة تصنيع/Autoparts في الصينزنبرك أوراق مزدوجة للعين للمقطورات والتعليق على الشاحنات من شركة تصنيع/Autoparts في الصينزنبرك أوراق مزدوجة للعين للمقطورات والتعليق على الشاحنات من شركة تصنيع/Autoparts في الصين

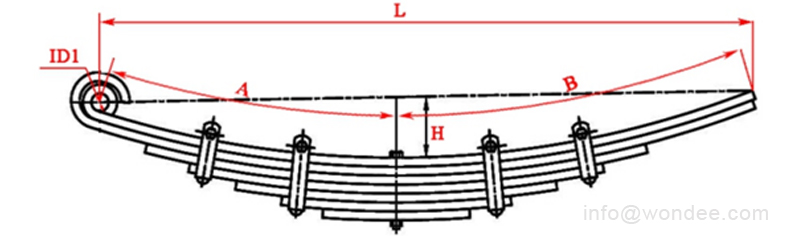

2) ربيع ورقة واحدة

نبع أوراق واحدة للعين لمقطورات وتعليق الشاحنات من شركة تصنيع/Autoparts في الصين

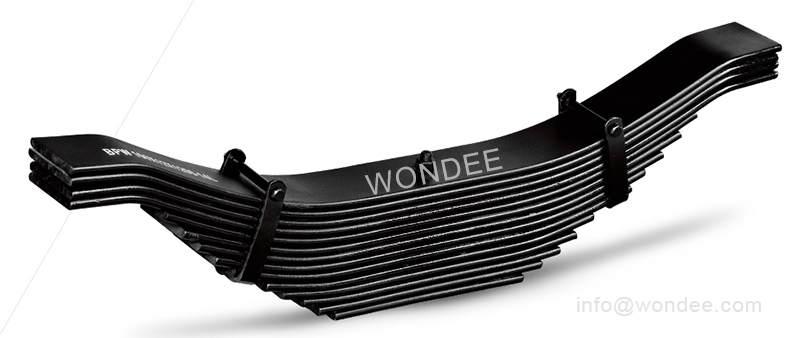

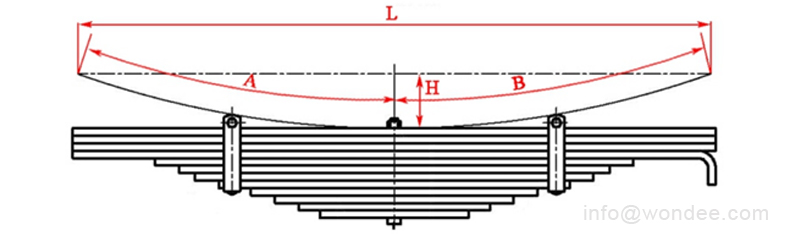

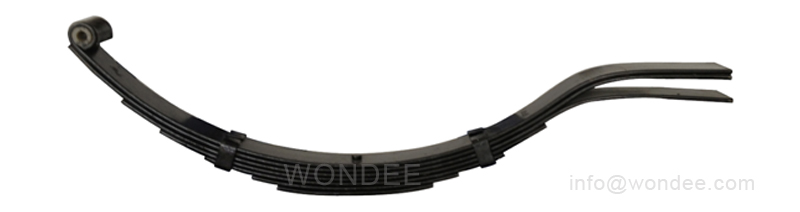

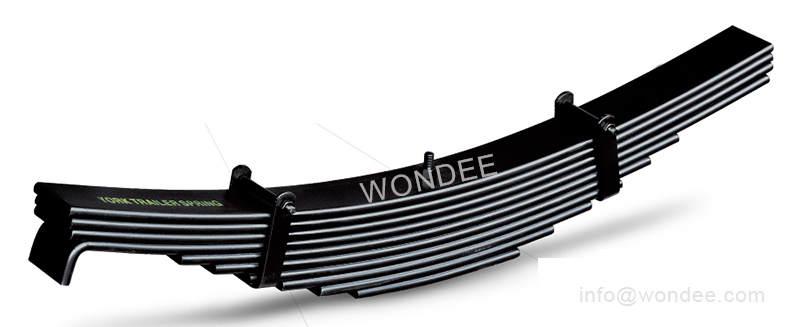

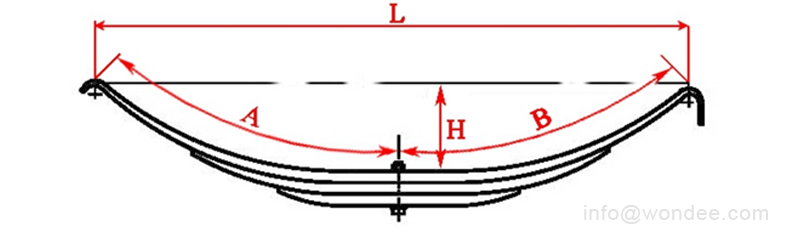

3) ربيع ورقة الصفيحة(Semi Trailer Springs ، Tra Springs Series ، إلخ)

زنبور أوراق شبه مقطورة للمقطورات والتعليق من الشاحنات من شركة تصنيع/Autoparts في الصيننابض لورق TRA للمقطورات والتعليق على الشاحنات من شركة تصنيع/Autoparts في الصين

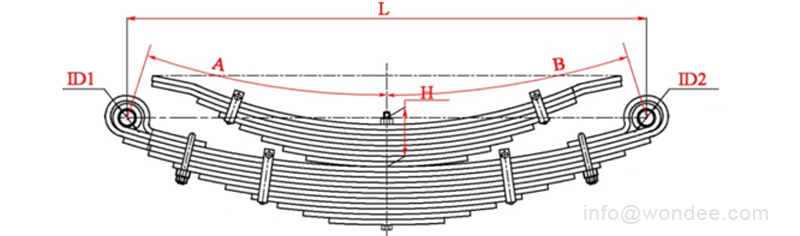

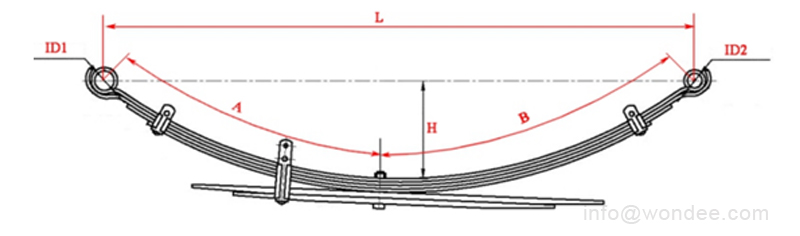

4) Main and Help Spring Combined Leaf Springs


نوابض أوراق رئيسية ومساعد في الربيع للمقطورات وتعليق الشاحنات من شركة تصنيع/Autoparts في الصين


(نوع الربيع للمساعدة العلوية)


نوابض أوراق من النوع الربيعي من نوع LowerHelp للمقطورات ومعلقات الشاحنات من شركة تصنيع/Autoparts في الصين

(نوع ربيع LowerHelp)

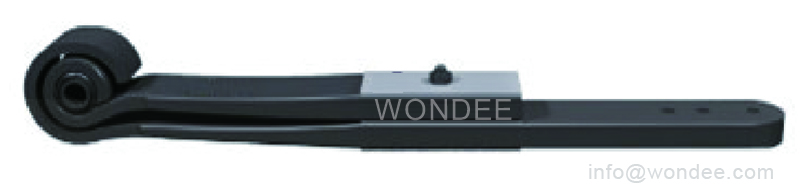

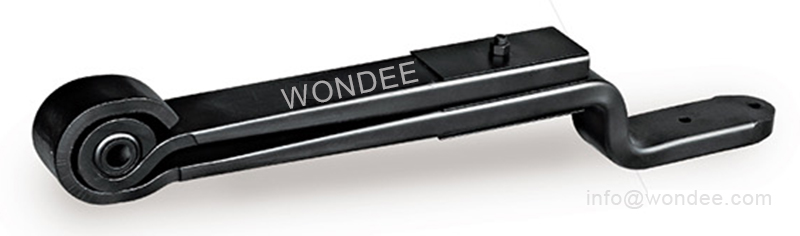

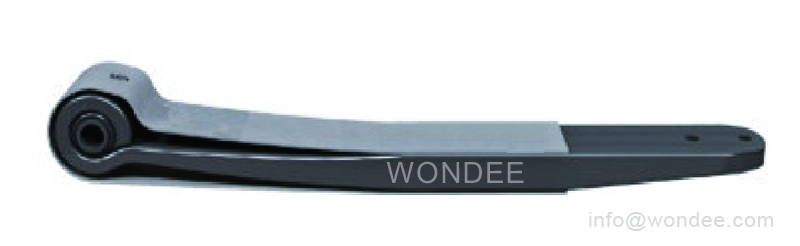

5) رابط الهواء

رابط هواء من نوع اللوحة المستقيمة للمقطورات والتعليق على الشاحنات من شركة تصنيع/Autoparts في الصين

رابط الهواء نوع اللوحة المستقيمة

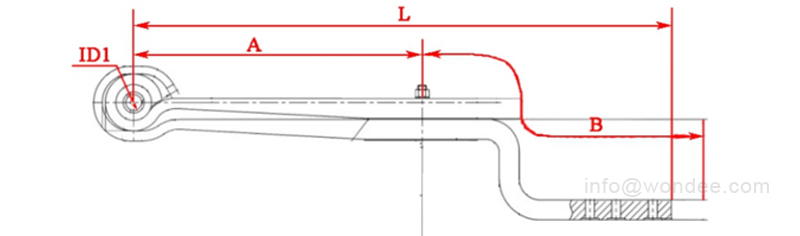

الرسم -Air Linker02

Z-type Air Linker

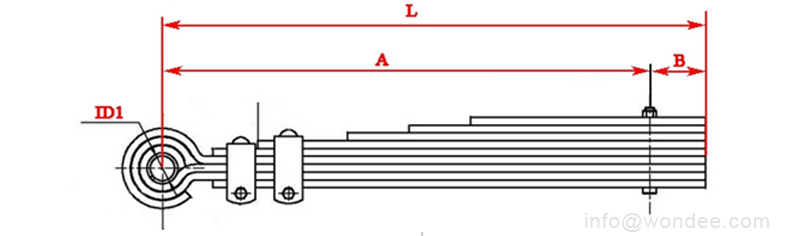

6) نوابض أوراق أخرى ، مثلSprung Drawbarإلخ.

شريط رسم من قبل المقطورات الزراعية معلقات من شركة تصنيع/Autoparts في الصين


4. وفقًا لتصنيف الصف الخام لرفع الأرفف (شريط مسطح الصلب الربيعي) ، الجدول التالي للرجوع إليه:


غيغابايت

ISO

ASTM

جيس

دين

NF

بكالوريوس

أكتوبر

H

مُطبَّق

الاستخدام

65 مليون


1066




080A67

65γ


انخفاض نهاية البيع

60SI2mn

61SICR7

9260

SUP7

60SICR7

60SI7

Z51A60

60C2

6 ~ 16

صغيرة ، خفيفة ، شاحنة/بيك آب ، الينابيع الشاقة وما إلى ذلك.

55CRMNA

55CR3

5155

SUP9

55CR3

55CR3

525A58


16 ~ 25

الينابيع المتوسطة/الثقيلة ،

الربيع المكافئ ،

إلخ.

60CRMNA


51605

sup9a



525A60




50crva

51CRV4

6150

SUP10A

50CRV4

51CRV4

735A51

50crφa

25 ~ 35

الينابيع المتوسطة/الثقيلة ،

الربيع المكافئ ،

إلخ.

51CRV4








35≤H≤45

روابط الهواء

52CRMOV4








ح > 45

روابط الهواء

ملاحظات:


عمليات نهاية الربيع المختلفة:


هناك أنواع كثيرة من العلاجات النهائية لينابيع الأوراق ، مثل تدحرج العين ، ولف العين ، وتقليص الحافة ، وقطع الزاوية ، والضغط على الأضلاع والأخدود ، والانحناء ، والاستمرار ، وما إلى ذلك. يتم وصف العمليات المختلفة لفترة وجيزة على النحو التالي:

1. لف العيون

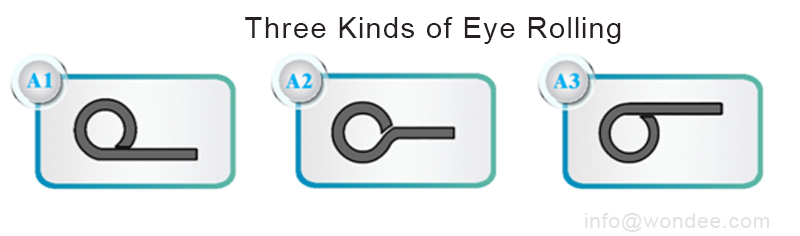

تنقسم العيون إلى العيون العلوية المتداول ، ولف العيون المركزية وتدحرج العين السفلي. كما هو موضح في الرسم البياني التالي:

ورقة ربيع الورق المتداول

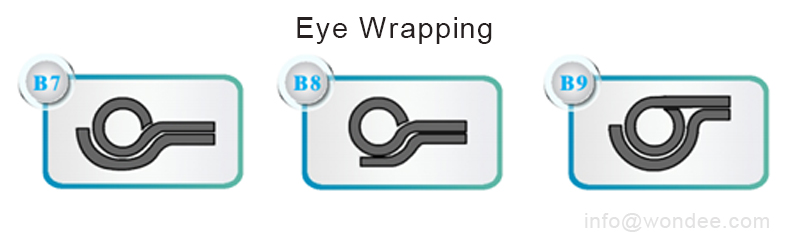

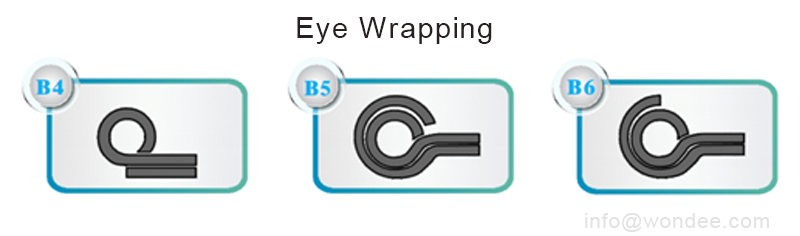

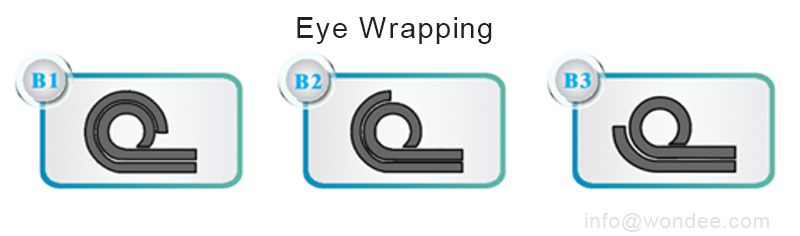

2. لف العين


تنقسم لف العيون إلى 3/4 لف العيون ، ولف العين 1/2 ولف العين 1/4. كما هو موضح في الرسم البياني التالي:

ورقة ربيع الورقة لف العصرورقة ربيع الورقة لف العصرورقة ربيع الورقة لف العصر

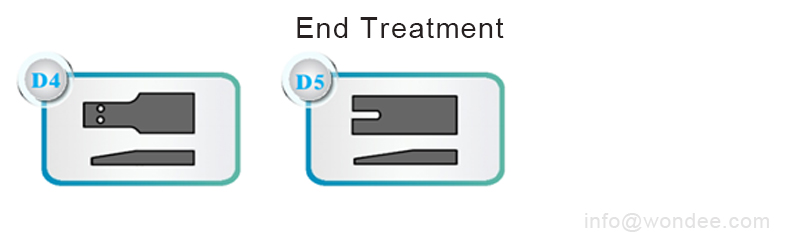

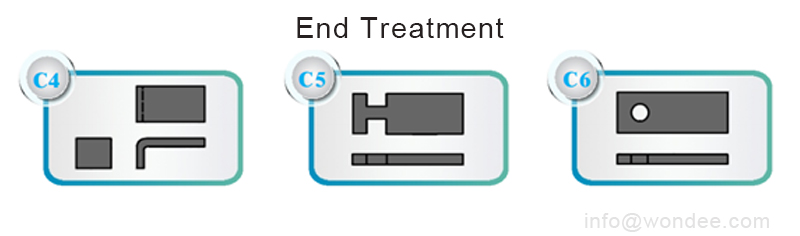

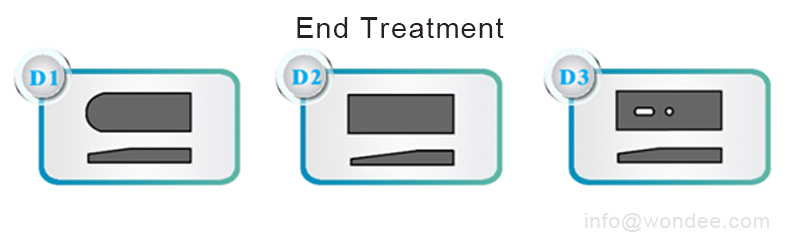

3. نهاية العلاج

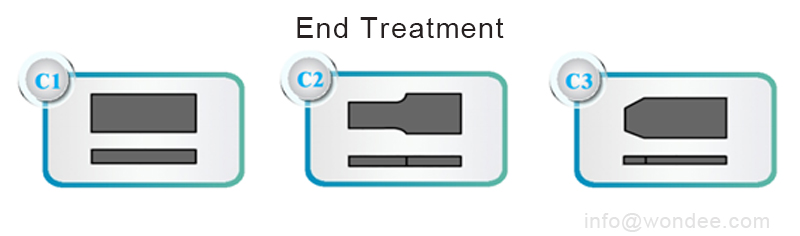

يشمل المعالجة النهائية تشذيب الحافة ، وقطع الزاوية ، والانحناء ، والضغط على الأخدود ، واللكم ثقب ، والضغط على الحافة. كما هو موضح في الرسم البياني التالي:

معالجة نهاية الربيع الورقيةمعالجة نهاية الربيع الورقيةنهاية العلاج 03معالجة نهاية الربيع الورقية

من: Autoparts Wondee
