1. المعلمات الرئيسية من الينابيع ورقة

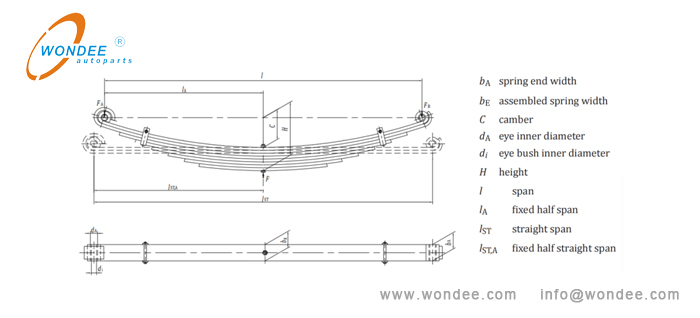

كما هو مبين في الشكل 1 أدناه. المعايير الرئيسية من نوابض الورقة هي:

1-المعلمات الرئيسية من الينابيع ورقة

(الشكل 1. المعلمات الرئيسية من الينابيع ورقة)

2. تكنولوجيا المعالجة الرئيسية من نهايات الورق

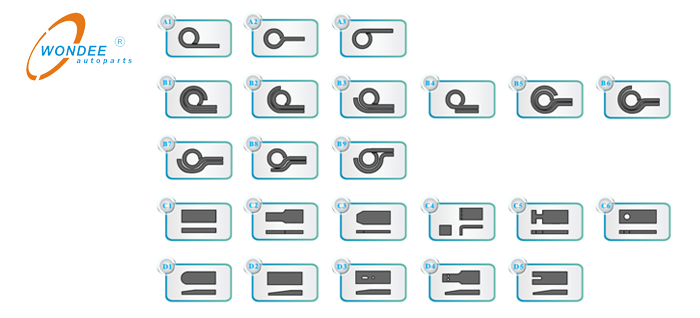

كما هو مبين في الشكل 2 أدناه. تتضمن تقنيات معالجة نهاية الينابيع الورقية الفئات التالية:

تقنية المعالجة 2 لمراكز نهاية الربيع ورقة

(الشكل 2. معالجة تقنيات نهايات ربيع ورقة)

3.أدوات لقياس الينابيع ورقة

كما هو مبين في الشكل 3 أدناه. تستخدم الأدوات التالية بشكل أساسي في قياس الينابيع الورقية: الفرجار Vernier، مقياس الشريط، حاكم مربعة، سلك، مقياس خيط (غير مستخدم عادة)، مقياس فيليه ص (غير مستخدم عادة)، قلم أوراق لتسجيل البيانات، إلخ.

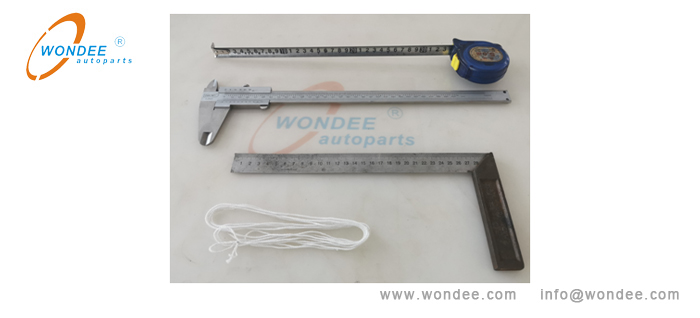

3 أدوات لقياس الينابيع ورقة

(الشكل 4.Tools لقياس الينابيع ورقة)



4. قياس جمعية الربيع ورقة


1) التصوير والأرشفة

سجل محتويات الهوية وألوان الطلاء من نوابض الأوراق.

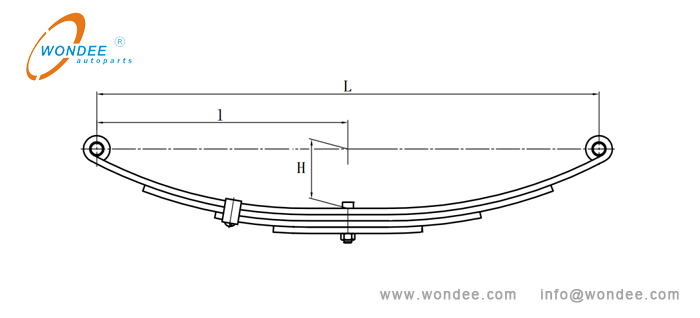

2) قياس وتسجيل الارتفاع القوس (H)، طول القوس (L) ونصف طول قوس الأوراق

كما هو مبين في الشكل 4 أدناه. 2-3 أشخاص مطلوبون قياس الحبل وقياس الشريط.

4-ARC ارتفاع وتر وتر من جمعية الربيع ورقة

(الشكل 4. ارتفاع القوس وطول قوس تجميع نابض الأوراق)


3) قياس وتسجيل معلمات الترباس المركز

كما هو مبين في الشكل 5 أدناه. استخدم الفرجار Vernier ومقياس مؤشر الترابط لقياس أحجام الترباس (قطر رأس الترباس والطول، وطول الترباس، وما إلى ذلك) ويسجل البيانات. في الوقت نفسه، قم بتسجيل موضع رأس الترباس (على سطح مقعر أو محدب من جمعية نابض الأوراق).

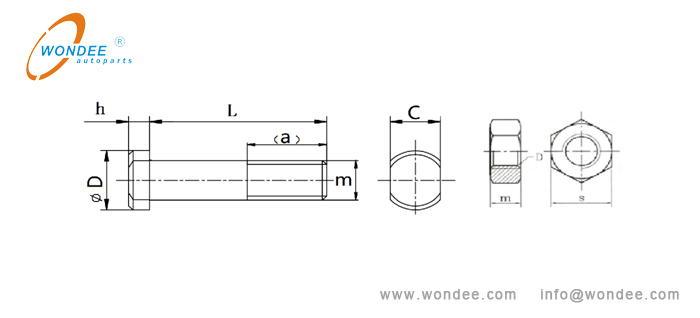

5-معلمات الترباس المركز

(الشكل 5. معلمات الترباس مركز)

4) قياس وتسجيل المشابك، مسامير المشبك

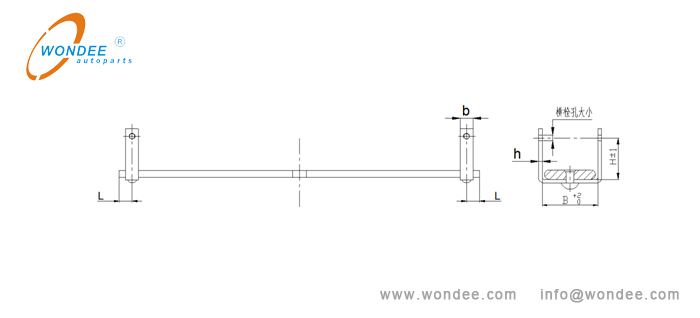

كما هو مبين في الشكل 6 أدناه. قياس مع الفرجار vernier. قم بتسجيل الرقم التسلسلي من ورقة نابض الأوراق حيث يقع المشبك، وبعد وضع المواقع المشبك (L)، كمية المشبك، سمك المواد (H) والعرض (ب) من كل المشبك، المسافة ثقب الترباس المشبك (H)، البعد الترباس المشبك ، إلخ.

6 مخطط تخطيطي من المشبك

(الشكل 6. الرسم التخطيطي المشبك)


5) قياس وتسجيل كل ورقة

انظر المادة 5 للحصول على التفاصيل.

ملاحظة: يتم وضع أوراق التفكيك وفقا لتوجيه التجميع لربيع الورق الأصلي، ويجب عدم تغيير اتجاه التوظيف في الإرادة.


5. قياس ورقة واحدة

قبل قياس ورقة واحدة، يمكنك التقاط الصور والحفاظ على الملفات وتسجيل لون المنتج ومواصفات المواد (العرض والسمك)، ثم قم بقياس البيانات الأبعاد.


1) قياس نهاية التشذيب والقطع الزاوية

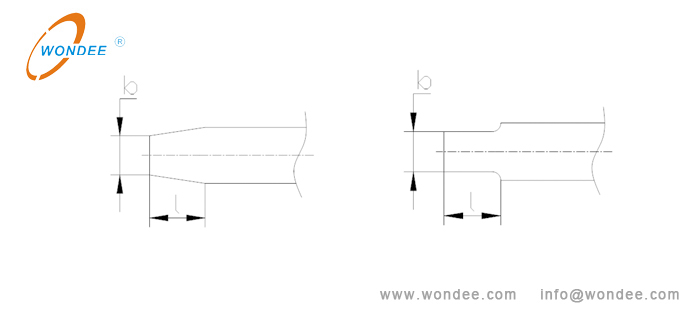

كما هو مبين في الشكل 7 أدناه. قياس الأحجام B و L مع الفرجار Vernier. سجل البيانات الأبعاد ذات الصلة (ب) و (L).

7-قياس نهاية التشذيب والقطع الزاوية

(الشكل 7. قياس نهاية التشذيب والقطع الزاوية)



2) قياس نهاية الانحناء والضغط الانحناء

كما هو مبين في الشكل 8 أدناه. قياس مع الفرجار Vernier وقياس الشريط. تسجيل البيانات الأبعاد (H، L1 أو L، L و H)

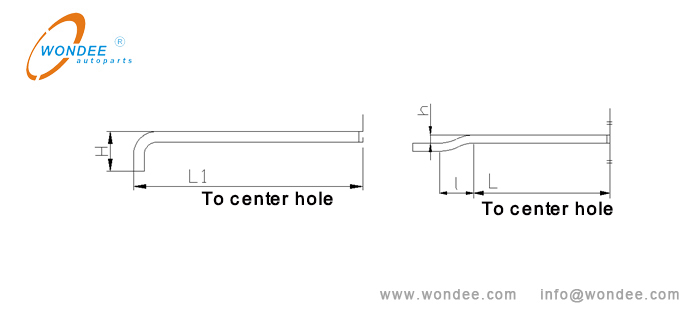

8 قياس نهاية الانحناء والضغط الانحناء

(الشكل 8. قياس نهاية الانحناء والضغط الانحناء)


3)قياس تفتق قصير

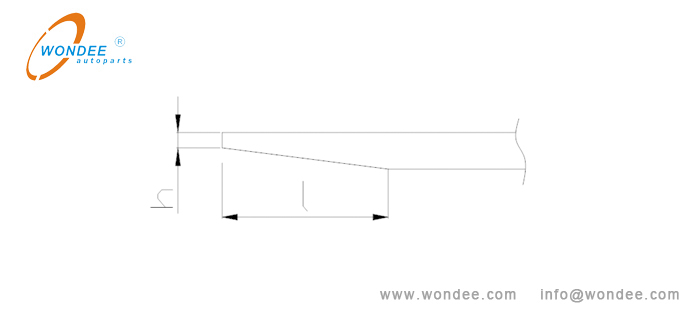

كما هو مبين في الشكل 9 أدناه. قياس مع الفرجار Vernier وقياس الشريط. تسجيل البيانات الأبعاد (H) و (L).

9 - قياس تفتق قصير

(الشكل 8. قياس تفتق قصير)

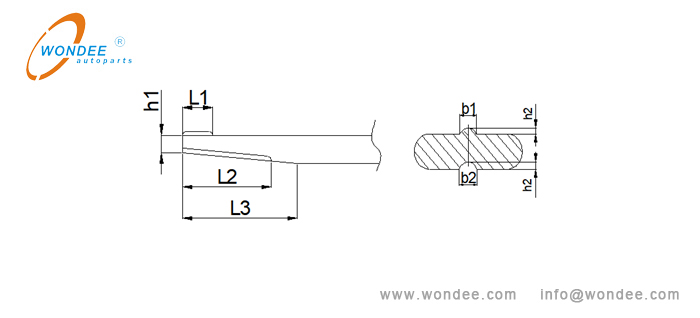

كما هو مبين في الشكل 10 أدناه. إذا كانت الربيع ورقة قصيرة مدببة مع الأخدود الضاد، استخدم الفرجار Vernier وقياس شريط للقياس. سجل البيانات الأبعاد ذات الصلة.


10 قياس لربيع ورقة مدبب قصيرة مع الأخدود الضلع

(الشكل 10. قياس ربيع ورقة قصيرة مدبب مع الأخدود الضلع)



4) قياس العيون المدلفنة

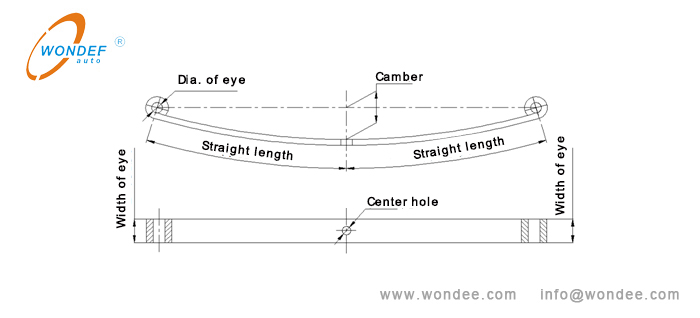

كما هو مبين في الشكل 11 أدناه. قياس مع الفرجار Vernier وقياس الشريط. سجل الأبعاد ذات الصلة. عند قياس القطر الداخلي للعين، انتبه إلى احتمال أن تكون هناك ثقوب قرن وثقوب بيضاوية في العين. يجب قياس 3-5 مرات، وتستمر متوسط ​​قيمة الأقطار الدنيا.

10-قياس ربيع ورقة مع عيون المدرفلة

(الشكل 11. قياس ربيع ورقة مع عيون المدرفلة)



إذا كانت العين المدلفنة تحتوي على جلبة، فاستخدم الفرجار Vernier لقياس وتسجيل الأحجام والمواد ذات الصلة من جلبة. البطانات الشائعة هي كما يلي:


① البطانات المعدنية المعدنية والبطانات النحاسية

استخدم الفرجار Vernier لقياس أحجام 3Bushing في الشكل 12 أدناه:

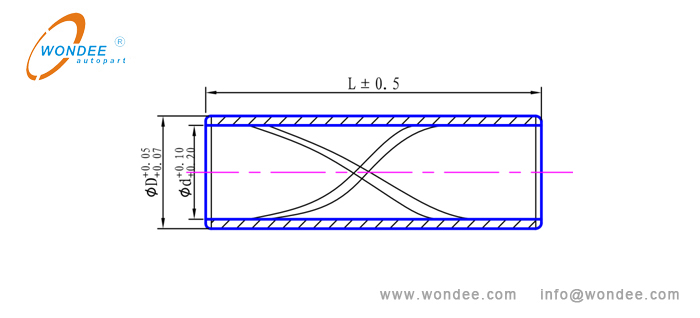

11 مخطط تخطيطي للجلبة النحاسية والجلبة ثنائية المعدن

(الشكل 12. مخطط تخطيطي من جلبة النحاس والجلبة الثنائية المعدنية)


② البطانات المركبة المطاطية

استخدم الفرجار Vernier لقياس الأحجام ذات الصلة من جلبة المطاط المركب في الشكل 13 أدناه:

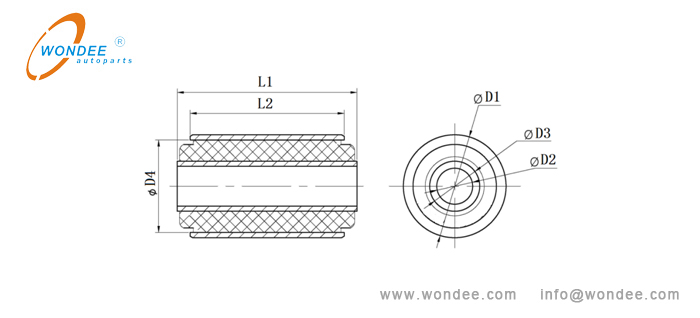

مخطط تخطيطي 12 مخطط جلبة مطاطية مركب

(الشكل 13. الرسم التخطيطي للتدانة المركب المطاطي)


③ المطاط مركب جلبة الغاز

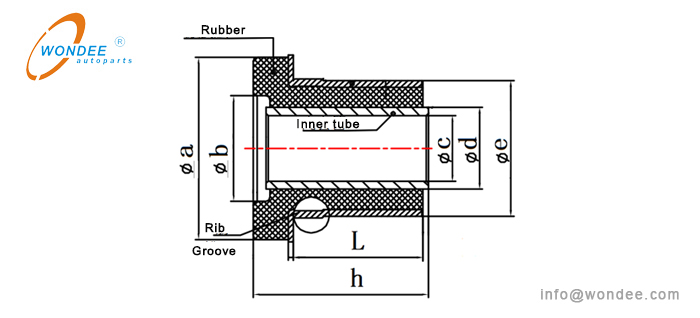

استخدم الفرجار Vernier لقياس الأحجام ذات الصلة من جلبة ترفاهية مركبة مطاطية، كما هو موضح في الشكل 14 أدناه:

13 - مخطط تخطيطي للجلبة المركبة المطاطية)

(الشكل 14. مخطط تخطيطي من جلبة مطاطية مركب)


5)قياس عيون ملفوفة من ورقة

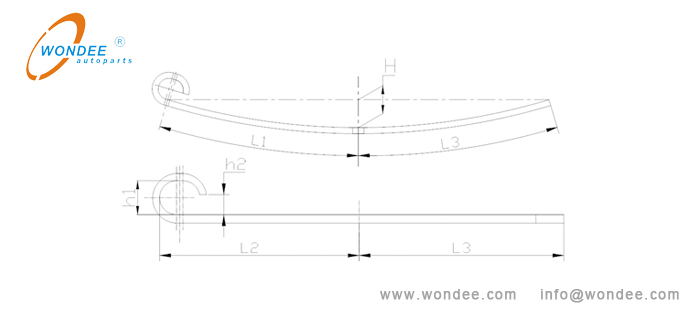

كما هو مبين في الشكل 12 أدناه. استخدم الحبل، وقياس الشريط وفر الفرجار Vernier لقياس البيانات ذات الصلة وتسجيلها.

بعد قياس L2، يمكن حساب L1 بواسطة Formula L1 ≈ L2 - (H1 / 2 + 4). إذا كان حجم أحجام أوراق الأذن المتطابقة معروفة، فإن مهندس الربيع للأوراق يمكن أن يحسب أحجام L1 و L2 وفقا لذلك. إذا كانت هناك عمليات قطع قطع الزاوية وقطع حافة، ويتم قياس أبعاد قطع الزاوية وقطع الحافة بالإضافة إلى ذلك.

14 قياس العين ملفوفة

(الشكل 12. قياس العين ملفوفة)



6) قياس تفتق طويل

هناك ثلاثة أنواع رئيسية من الينابيع ورقة طويلة مدببة: هيكل شبه منحرفي عادي، وهيكل شبه منحرف مفاجئة والهيكل المكافئ. استخدم شريط قياس وفرط Vernier لقياس البيانات ذات الصلة وتسجيلها. طريقة القياس هي كما يلي:

هيكل شبه منحرف عادي.

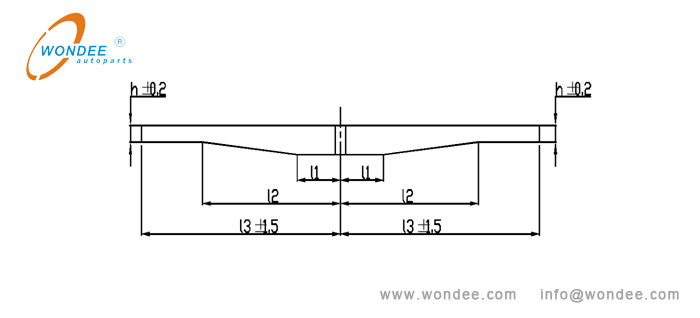

كما هو مبين في الشكل 13 أدناه. قياس وتسجيل البيانات مع الفرجار Vernier وقياس الشريط.


15 قياس هيكل شبه منحرف الورق

(الشكل 13. قياس هيكل شبه منحرفي ليف طويل المدبب



هيكل شبه منحرف مفاجئ

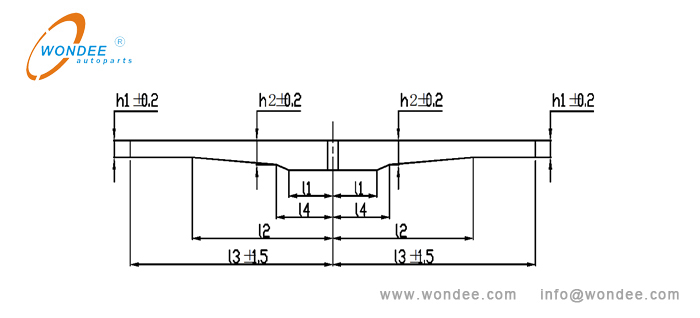

كما هو مبين في الشكل 14 أدناه. قياس وتسجيل البيانات مع الفرجار Vernier وقياس الشريط.


16-قياس بنية شبه منحرفة ورقة مستدقة طويلة

(الشكل 14. قياس بنية شبه منحرفة لورقة طويلة مدببة



هيكل مكافئ

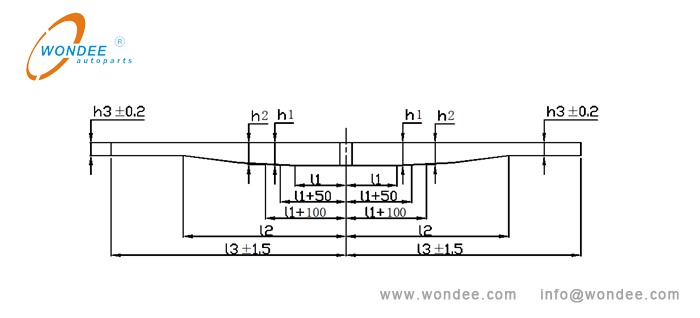

كما هو مبين في الشكل 15 أدناه. قياس وتسجيل البيانات مع الفرجار Vernier وقياس الشريط.

17-قياس هيكل الربيع طويل المدبب

(الشكل 15. قياس هيكل الربيع العصري طويل مدبب طويلا)



يظهر جدول سجل القياس لربيع ورقة بنية مكافحة في الجدول أدناه.

L

L1.

L1 + 50.

L1 + 100.

L1 + 150.

L1 + 200.

L1 + 300.

......

L2.

L3.

سماكة

H

H1

H2.

H3.

H3.

ملاحظة: L هي المسافة بين مركز الترباس المركزي ونقطة القياس.


7)قياس حافة الطحن وشريحة مسطحة مستقيمة

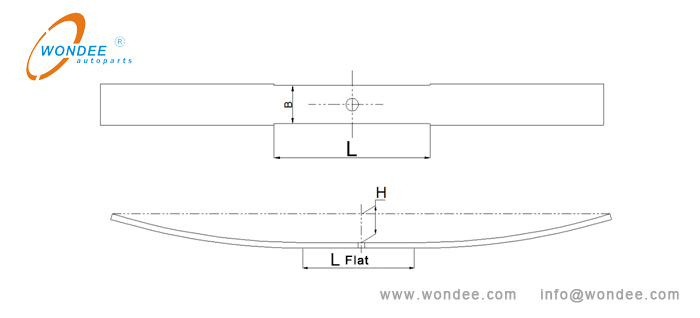

كما هو مبين في الشكل 16 أدناه. استخدم الفرجار Vernier وقياس الشريط لقياس وتسجيل البيانات ذات الصلة.

18 قياس حافة الطحن والقسم المسطح

(الشكل 16. قياس حافة الطحن وقطاع مسطح مستقيم)



8) قياس كامبر هوف نبع ورقة مع قطعة مسطحة مستقيمة في طول القوس المتوسطة وغير المتكافئة على الجانبين الأيسر والأيمن من ثقب المركز

كما هو مبين في الشكل 17 أدناه. استخدم سلكا وقياس الشريط ومربع لقياس وتسجيل البيانات ذات الصلة (H و HL و HR).

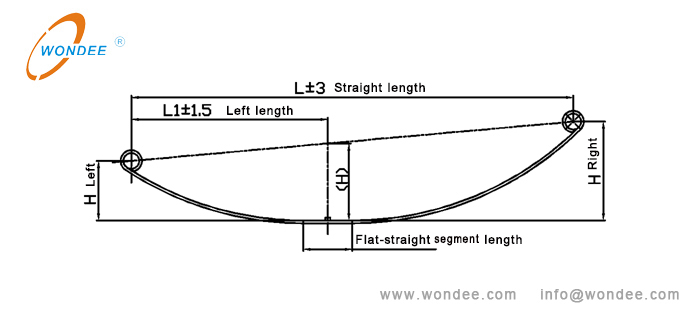

19-قياس ارتفاع قوس الورق لورق مع ثقب الإزاحة مع قسم مسطح مستقيم في الوسط

(الشكل 17. قياس ارتفاع كامبر لورق ورقة)



9)قياس لحفرة مركز محدب مقعر

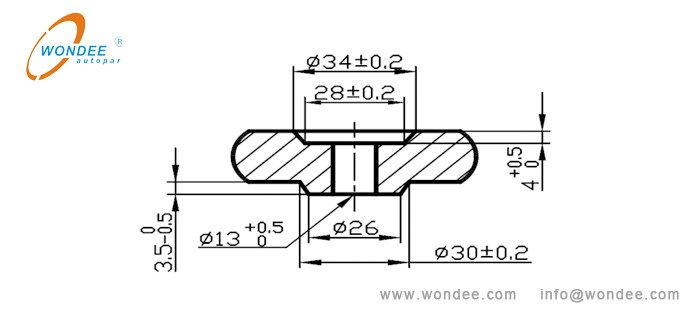

كما هو مبين في الشكل 18 أدناه. استخدم الفرجار Vernier لقياس وتسجيل البيانات ذات الصلة.

22 قياس ثقب مركز محدب مقعر

(الشكل 18. قياس ثقب مركز محدب مقعر)



10) قياسثقب مركز البيضاوي

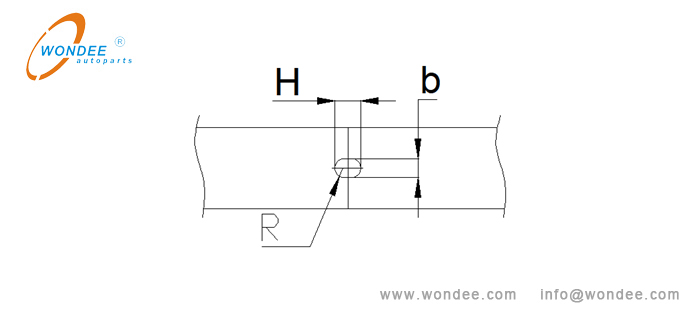

كما هو مبين في الشكل 19 أدناه. استخدم الفرجار Vernier لقياس وتسجيل البيانات ذات الصلة.

23mement من ثقب المركز البيضاوي

(الشكل 19. قياس ثقب المركز البيضاوي)
