مقدمات دبابيس الملك شبه المقطورة

يتم تثبيت دبوس ملك على مقطورة ويتعاون مع عجلة خامسة على جرار لإدراك التثبيت وإسقاط نصف مقطورة والجرار، كما هو موضح فيالشكل 1 أدناه.

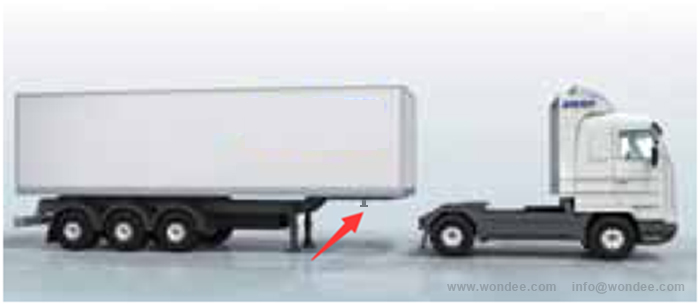

(شكل 1.موقف دبابيس الملك نصف مقطورة)

الKing Pin هي واحدة من الأجزاء الرئيسية التي تربط الجرار وشبه مقطورة. إدخال دبابيس الملك بما في ذلك الجوانب التالية:

1. تصنيف دبابيس الملك

يحتوي King Pin نصف المقطورة على نموذجين: 50 # (2 \") و 90 # (3.5 \").

مقابل 50 # دبابيس الملك، تحتاج إلى تتوافق الصين القياسية GB / T 4606-2006 (أو في اشارة الى ISO337: 1981).

مقابل 90 # دبابيس الملك، تحتاج إلى تتوافق الصين معيار GB / T 4607-2006 (أو في اشارة الى ISO 4086: 2001).

وفقا لنماذج التجميع المختلفة، يمكن تقسيم دبابيس الملك إلى الأنماط التالية:

1) دبابيس الملك الملحومة

كما هو مبين في الشكل 2 أدناه. تتوفر دبابيس ملك ملحومة في نماذجين: 50 # (2 \") و 90 # (3.5 \"). يتم حذف دبوس الملك الملحوم مباشرة إلى طبق الانزلاق من نصف مقطورة ولا يمكن استبداله.

المواد الخام لهذا النوع من ملك دبوس هي عموما 20crmnti. يحتاج إلى الكربنة السطحية والتعامل مع تعزز مقاومة التآكل لسطحها. سمك لوحة الانزلاق الاختياري هو 8 مم، 10 مم، 12 مم، 14 مم و 16 مم.

(الشكل 2. دبابيس ملحومة نوع نصف مقطورة الملك)

2) انسحب دبابيس الملك نوع

كما هو مبين في الشكل 3 أدناه. يتكون دبوس الملك قديم منلوحة الاحتفاظ، دبوس الملك (رئيس تبادل) ومسامير التأمين الذاتي.

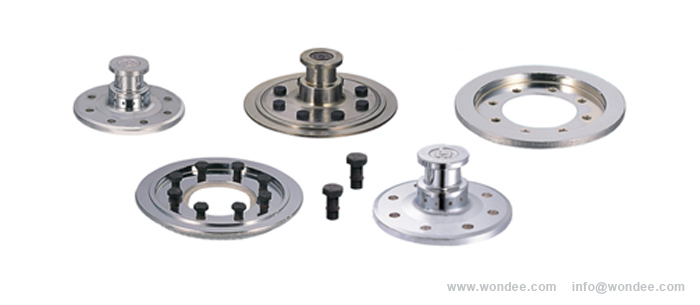

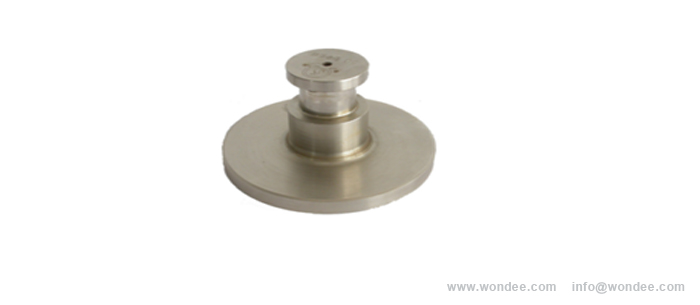

(الشكل 3. مكونات دبوس الملك نصف مقطورة من النوع

هناك أيضا نوعان من Kingpins Type Polled: 50 # (2 \") و 90 # (3.5 \").

كما هو مبين في الشكل 4 أدناه. يعد رقم التعريف الشخصي للملك المرحب به لحام لوحة الاستبقاء على لوحة التزلج نصف مقطورة، ثم قم بإصلاح رأس التبادل على لوحة الاحتفاظ مع مسامير تأمين ذاتيا. عند ارتداء رقم التعريف الشخصي للملك المرحب أو التالفة بطريق الخطأ أو يجب استبدال الثنائي لأسباب أخرى، قم بإزالة البراغي الثمانية واستبدال رأس تبادل جديد. من السهل الحفاظ عليها.

المواد الخام لهذا النوع من ملك دبوس تعتمد عموما 40Cr وتخضع لتخفيف العلاج والتدفئة. سمك لوحة الانزلاق الاختياري هو 8 مم، 10 مم، 12 مم، 14 مم و 16 مم.

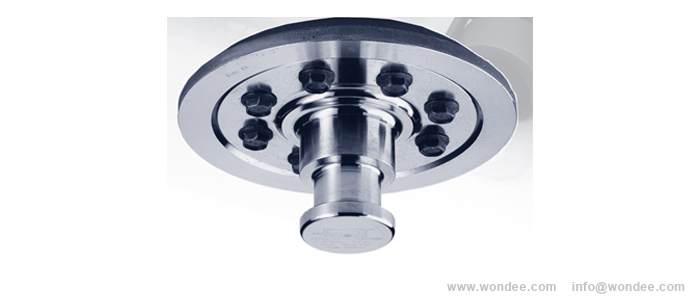

(الشكل 4.انسحب من النوع شبه مقطورة دبابيس الملك)

2. اختيار نموذج دبابيس الملك

The King Pin هو مكون فئة محامل للقوة على مقطورة نصف مقطورة. يجب مراعاة العاملين التاليين عند اختيار دبوس الملك:

1)د قيمة دبابيس الملك

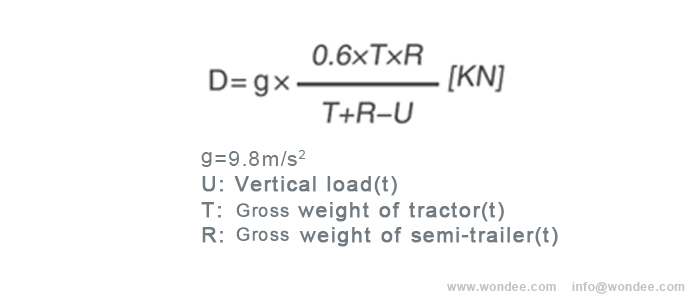

مختلفنصف المقطورات لديها تصاميم تحميل مختلفة، ويجب أن تفي قيمة D-Pin King بمتطلبات تصميم نصف مقطورة لضمان سلامة السيارة. حساب قيمة D هو كما يلي:

2) سمك لوحة الانزلاق

إذا كان دبوس الملك المحدد لا يتطابق مع سمك لوحة الانزلاق، لا يمكن مطابقة رقم تعريف الملك الشخصي بشكل صحيح مع العجلة الخامسة أو التسبب في ارتداء غير طبيعي من دبوس الملك.

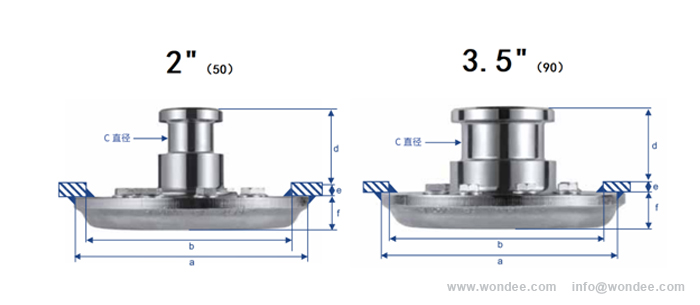

لاختيار دبوس الملك وصحن الانزلاق، يرجى الرجوع إلى الجدول 1 والجدول 2 التالي.

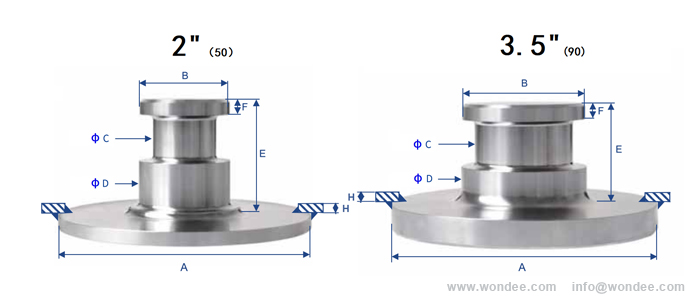

(الجدول 1- جدول اختيار دبابيس الملك الملحومة)

رقم العنصر.	د (يان)	W (كجم)	(مم)	ب (مم)	ج (مم)	D (مم)	ه (مم)	F (مم)	همم)
WKP 1008.	108	6.8	200	71.5	2 \"	73	91	12.5	8
WKP 1018.	108	6.8	200	71.5	2 \"	73	93	12.5	10
WKP 1012.	108	6.8	200	71.5	2 \"	73	95	12.5	12
WKP 1810.	210	12	240	111	3.5 \"	114	83	13.4	10
WKP 1812.	210	12	240	111	3.5 \"	114	85	13.4	12
WKP 1814.	210	12	240	111	3.5 \"	114	87	13.4	14
WKP 1816.	210	12	240	111	3.5 \"	114	89	13.4	16

(الجدول 2- جدول اختيار دبابيس الملك الملغومة)

رقم العنصر.	د (يان)	W (كجم)	(مم)	ب (مم)	ج (مم)	D (مم)	ه (مم)	F (مم)
WKB 1008.	162	15	260	235	2 \"	84	8	37
WKB 1010.	162	15	260	235	2 \"	84	10	34
WKB 1012.	162	15	260	235	2 \"	84	12	33
WKB 1516.	170	28	300	270	3.5 \"	84	16	48
WKB 1410.	162	18	260	235	2 \"	74	10	34
WKB 1412.	162	18	260	235	3.5 \"	74	12	33
WKB 1016.	320	30	300	235	3.5 \"	74	16	48

3. تركيب دبابيس الملك

1) لحام دبابيس الملك الملحومة

كما هو مبين في الشكل 5 أدناه. لحام دبوس الملك، سخن في وضع اللحام قبل اللحام، مع درجة حرارة التسخين في حدود 200 ~ 300 ℃، ثم استخدم لحام غاز CO2 المحمي إلى اللحام.

ملاحظة: لا يسمح لحام في نطاق 110mm على السطح العلوي من دبوس الملك.

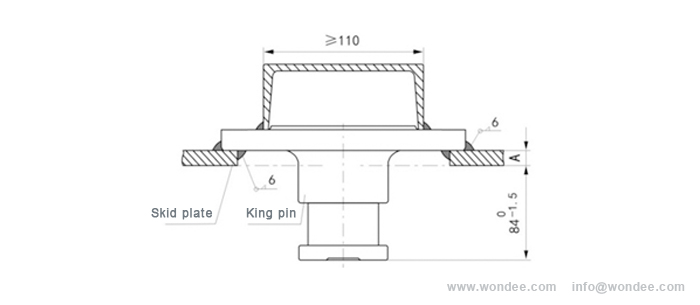

(الشكل 5. دبابيس ملحومة نوع نصف مقطورة الملك)

2) لحام دبابيس الملك

قبل اللحام، سخن موقف اللحام من لوحة الاحتفاظ. درجة حرارة التسخين ضمن نطاق 200-300 ℃. طريقة اللحام هي نفسها من دبوس الملك الملحوم. بعد التبريد، استخدم مسامير التأمين الذاتي لقفل رأس التبادل. عزم دوران تشديد المرجع 190nm.

(ملاحظة: لا يمكن استخدام مسامير التأمين الذاتي مرة واحدة فقط!)

4. استخدام وصيانة دبابيس الملك

1) تفتيش دبابيس الملك

أ. تحقق من دبوس الملك للعيوب مثل الندوب والارتداء المبكر والشقوق وغيرها؛

ب. قياس قطر دبوس الملك واستبداله في الوقت المناسب إذا وصل إلى حد التآكل. يظهر حجم الحد من ارتداء دبوس الملك في الشكل 6 أدناه:

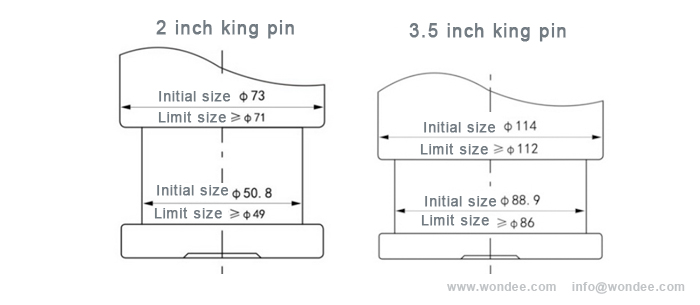

(الشكل 6. متطلبات الحد الأقصى لبس الملك دبوس)

ج. تحقق من لوحة الانزلاق عن الندوب والتشويه والأشياء الأجنبية، وإلا فإنها ستسبب ارتداء غير طبيعي من دبوس الملك؛

د. تحقق مما إذا كان أي الترباس التأمين الذاتي فضفاض أو مكسور. وإلا، استبدل الترباس الذاتي وتشديده وفقا لعزم الدوران المحدد.

ه. تحقق بانتظام البنود المذكورة أعلاه وفقا لدليل التعليمات لكل شركة تصنيع السيارات.

2) التعامل مع ارتداء دبابيس الملك

أثناء تشغيل نصف مقطورة، يدور ملك دبوس قريب للعجلة الخامسة، مما تسبب في ارتداء دبوس الملك. طريقة المناولة هي كما يلي:

أ. اضبط موضع الترباس قفل العجلة الخامسة للقضاء على الفجوة بين دبوس الملك وخطاف القفل؛

ب. يجب استبدال دبوس الملك عند ارتداء دبوس الملك يصل إلى حد ارتداء.

5. تزييت دبابيس الملك

أ. أثناء الاستخدام الأولي، أضف كمية مناسبة من الشحوم في نهاية الدبوس الملك؛

ب. بعد استخدام السيارة لفترة من الزمن، نظرا للانخفاضات المتكررة والسنانير من الجرار وشبه العربات نصف المقطورة، يتم إجراء الصيانة اللازمة من أجل دبوس الملك: إزالة الحمأة النفطية على دبوس الملك (الحمأة النفطية تحتوي الكثير من الرمل، مما سيقوم بتفاقم ارتداء دبوس الملك) واستكمال الشحوم الجديدة.

من: wondee autoparts
