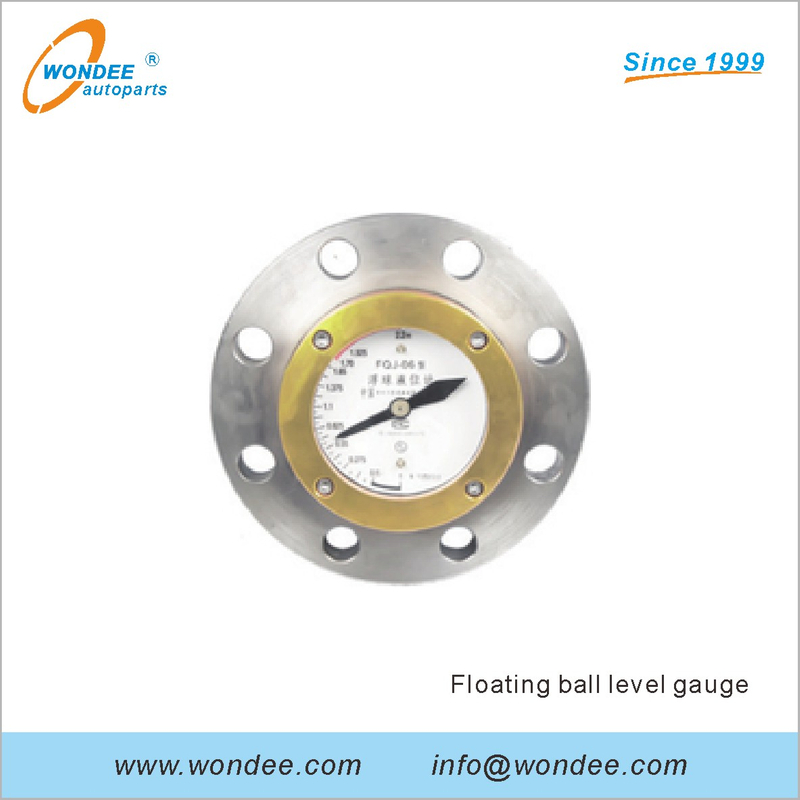

يتم استخدام مقياس مستوى التعويم للإشارة إلى مستوى السائل في مختلف الأوعية المفتوحة أو المغلقة ، مع قراءات واضحة.
يتم تثبيت المنتج على الحاوية من خلال اتصال Flange ، مع أداء ختم جيد. يمكن استخدامه للزيت أو السائل المتآكل قليلاً ، وكذلك أوعية الضغط.

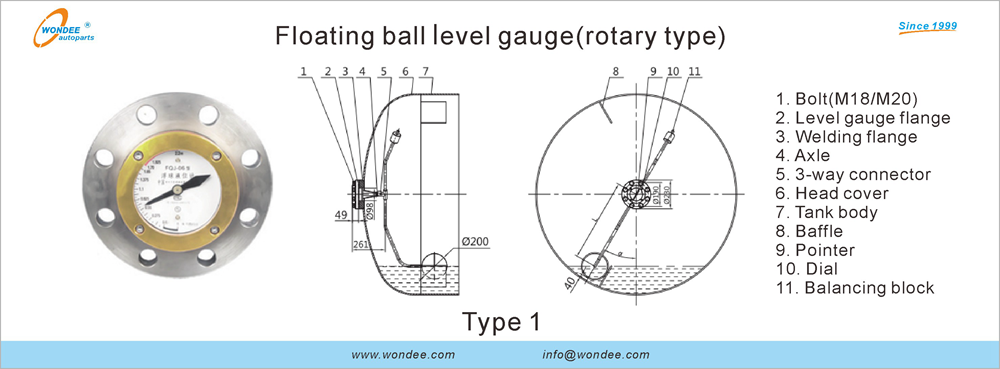

| اسم المنتج: مقياس مستوى الكرة العائم (نوع دوار) | |||||||||||
| المعلمات (تحديد عنصر الطلب)-النوع 1: | |||||||||||
| رقم الشيء | شفة معيار | شفة | غار في الجبل | غار في الجبل | ديا. الكرة العائمة | فئة الدقة | الحد الأدنى للجاذبية المحددة للوسط | الضغط الاسمي | درجة الحرارة المقاسة | مواد | |
| القطر الخارجي | القطر الداخلي | قطر المركز | |||||||||
| WD-FQJ-06 | JB81-90PN2.5 | Ø230 | Ø100 | Ø190 | 8-Ø23 | Ø200 | 5 | 0.4 | 2.5mpa | -40 ℃ ~ 200 ℃ | 304 |
| ملاحظات: يجب على العميل توفير رسم للتثبيت لمقياس المستوى لتسهيل حساب حجم قضيب التوصيل وتصنيع الاتصال الهاتفي ، مثل حجم الرأس والأبعاد الكلية وسمك الجدار لجسم الخزان وحجم تثبيت الحافة وموضع اللحام ، إلخ. | |||||||||||
| البيانات المرجعية | |||||||||||||
| اسم القياس | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2 | 2.1 | 2.2 | 2.4 | 2.6 | 2.8 | 3 | 3.2 |
| مسافة المركز (ل) | 610 | 660 | 710 | 760 | 810 | 860 | 910 | 960 | 1060 | 1160 | 1260 | 1360 | 1460 |
| زاوية (α) | 25 درجة | 25 درجة | 25 درجة | 25 درجة | 25 درجة | 30 درجة | 30 درجة | 30 درجة | 30 درجة | 30 درجة | 30 درجة | 30 درجة | 30 درجة |

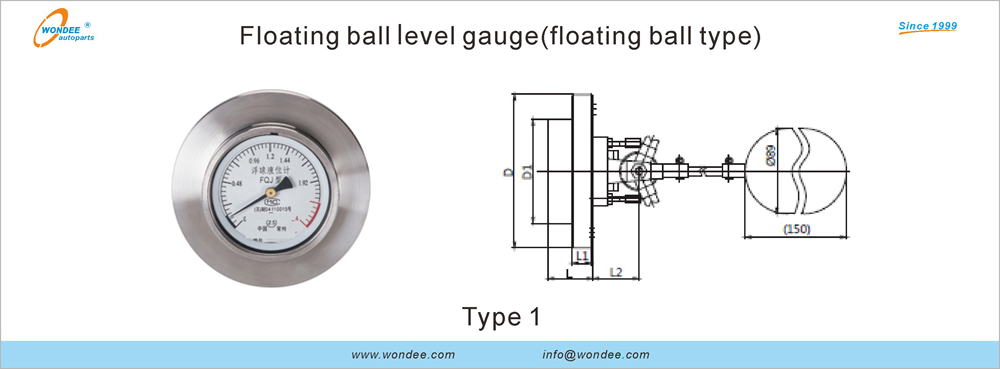

| اسم المنتج: مقياس مستوى الكرة العائم (نوع الكرة العائمة) | ||||||||||||
| المعلمات (تحديد عنصر الطلب)-النوع 1: | ||||||||||||
| رقم الشيء | ديا. من الاتصال الهاتفي | D | D1 | D2 | L | L1 | L2 | z-d | مواد | الضغط الاسمي | فئة الدقة | نطاق القياس (م) |
| WD-FQJ-4 | 100 | 160 | 108 | / | 47 | 22 | 48 | / | الفولاذ المقاوم للصدأ/سبيكة ألومينو | 1.6mpa | 2.5 | 1.0 ~ 3.0 |
| WD-FQJ-6 | 155 | 202 | 182 | / | 57.5 | 22.5 | 55 | / | سبيكة Alluminu | 1.0mpa | 2.5 | 1.0 ~ 3.0 |

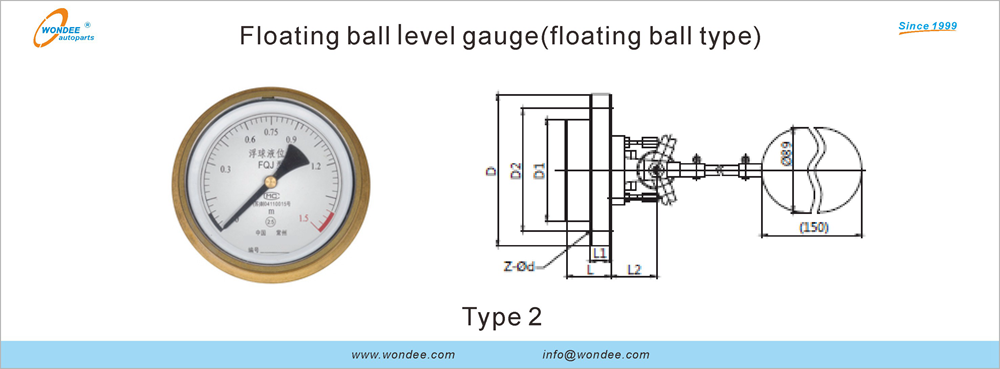

| اسم المنتج: مقياس مستوى الكرة العائم (نوع الكرة العائمة) | ||||||||||||
| المعلمات (تحديد عنصر الطلب)-النوع 2: | ||||||||||||
| رقم الشيء | ديا. من الاتصال الهاتفي | D | D1 | D2 | L | L1 | L2 | z-d | مواد | الضغط الاسمي | فئة الدقة | نطاق القياس (م) |
| WD-FQJ-10 | 250 | 338 | 286 | 310 | 54.5 | 30 | 55 | 12-Ø11.5 | سبيكة Alluminu | 1.0mpa | 2.5 | 1.0 ~ 3.0 |
