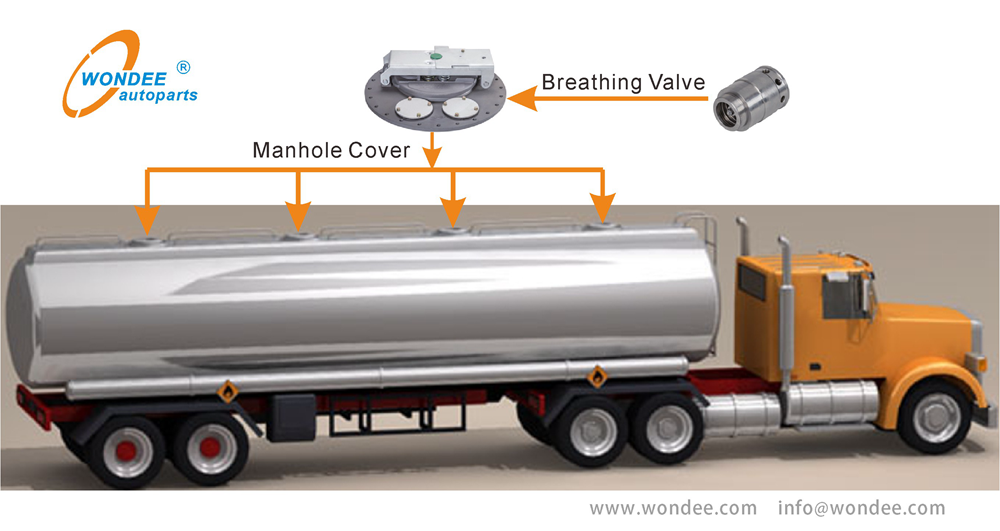

يتكون صمام التنفس الناقلة من صمام ضغط وصمام فراغ. إنه ملحق مهم لحماية خزان النفط. يتم تثبيته على سطح خزان الزيت. بشكل عام ، يتمثل دورها في الحفاظ على محكم خزانات النفط وتقليل فقد تبخر المنتجات النفطية إلى حد ما. عند الضرورة ، يمكن تلقائيًا التهوية وضبط وتوازن الضغط الداخلي والخارجي لخزان الزيت ، ولعب دور آمن في خزان النفط.
صمام التنفس هو منتج آمن وتوفير للطاقة للحفاظ على توازن ضغط الهواء في الخزان وتقليل التطاير المتوسط ، فإن صمام التنفس يجعل الاستخدام الكامل لسعة تحمل الضغط للخزان نفسه لتقليل تصريف الوسائط. مبدأها هو التحكم في ضغط العادم الإيجابي وضغط الشفط السلبي للخزان باستخدام وزن أقراص صمام الضغط الإيجابية والسلبية.
عندما يكون ضغط الوسط في الخزان ضمن نطاق ضغط التشغيل في صمام التنفس ، فإن صمام الاستراحة لن يعمل للحفاظ على ضيق خزان الزيت.
عندما تتم إضافة الوسط إلى الخزان لزيادة ضغط مساحة الغاز العلوي في الخزان والوصول إلى ضغط التشغيل الإيجابي لصمام التنفس ، يتم فتح صمام الضغط ، ويهرب الغاز من منفذ الزفير في صمام التنفس ، بحيث لا يستمر الضغط في الخزان في الزيادة.
عندما يتم ضخ الوسط خارج الخزان لتقليل ضغط مساحة الغاز العلوي في الخزان والوصول إلى الضغط السلبي العاملة لصمام التنفس ، فإن الجو خارج الخزان سيفتح قرص صمام الضغط السلبي الذي يفتح صمام التنفس ، السماح للغاز الخارجي بدخول الخزان ، حتى لا يستمر الضغط في الخزان في الانخفاض ، وسيتم موازنة الضغط داخل الخزان مع تلك خارج الخزان لحماية جهاز السلامة من الخزان.
الأنواع 1 ~ 2

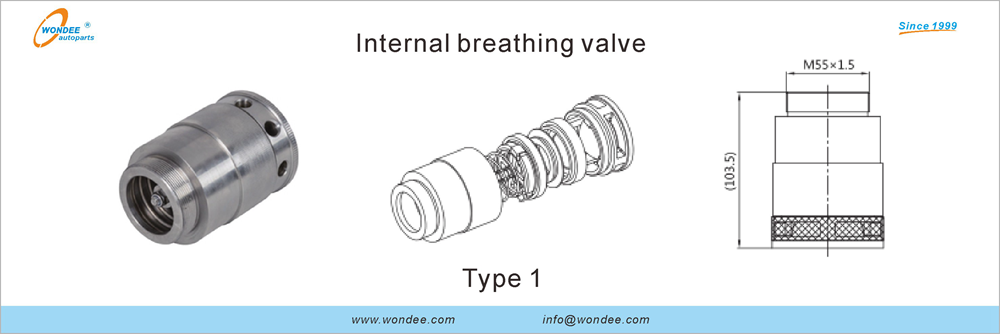

الميزات (النوع 1): | |
صمام التنفس الداخلي | |
الاتصال: M55x1.5 اتصال الخيط الخارجي | |
المواد: سبيكة الألمنيوم المصبوب/الفولاذ المقاوم للصدأ | |
المعلمات (تحديد عنصر الطلب): | |
رقم الصنف. | وصف |
WD031-40MYS | القطر الاسمي Ø40mm ، صمام التنفس الداخلي |
WD031-40pmys | القطر الاسمي Ø40mm ، صمام التنفس الداخلي |
مواصفات التقنية: | |
ضغط العادم (الضغط الإيجابي): | 6 ~ 12kpa |
ضغط الشفط (الضغط السلبي): | -2 ~ -4kpa |
تدفق التهوية: | 600 لتر/دقيقة |
نطاق الحرارة الشغالة: | -20 ℃ ~ 70 ℃ |
ملاحظات: يجب استبدال الختم كل 6 أشهر |

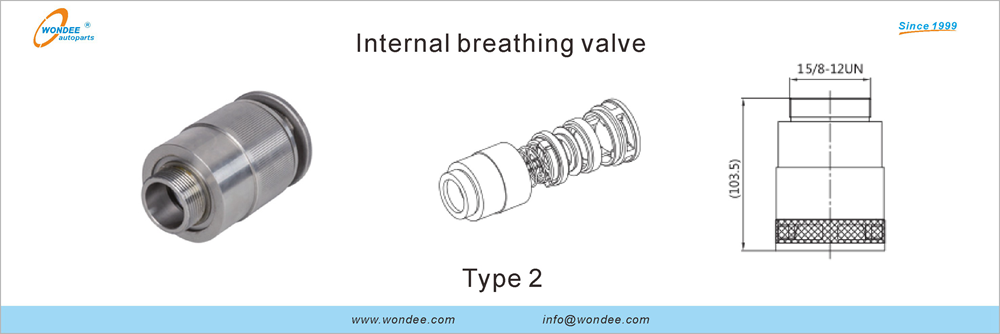

الميزات (النوع 2): | |
صمام التنفس الداخلي | |
الاتصال: 1 5/8-12UN اتصال الخيط الخارجي | |
المواد: سبيكة الألمنيوم المصبوب/الفولاذ المقاوم للصدأ | |
مع مقاومة الحريق ، وظيفة مضادة للتدفق | |
المعلمات (تحديد عنصر الطلب): | |
رقم الصنف. | وصف |
WD031-30NYS | القطر الاسمي Ø30 مم ، صمام التنفس الداخلي |
WD031-30PNYS | القطر الاسمي Ø30 مم ، صمام التنفس الداخلي |
WD031-40GYS | القطر الاسمي Ø40mm ، صمام التنفس الداخلي |
WD031-40PGYS | القطر الاسمي Ø40mm ، صمام التنفس الداخلي |
مواصفات التقنية: | |
ضغط العادم (الضغط الإيجابي): | 6 ~ 12kpa |
ضغط الشفط (الضغط السلبي): | -2 ~ -4kpa |
تدفق التهوية: | 600 لتر/دقيقة |
نطاق الحرارة الشغالة: | -20 ℃ ~ 70 ℃ |
ملاحظات: يجب استبدال الختم كل 6 أشهر |
الأنواع 3 ~ 4

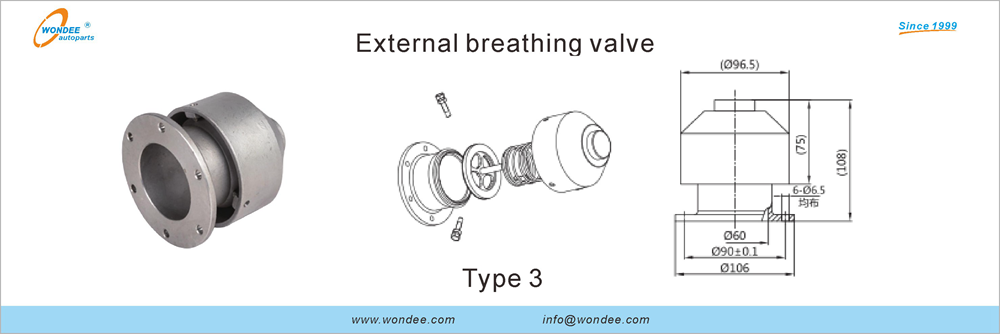

الميزات (النوع 3): | |
صمام التنفس الخارجي | |
الاتصال: اتصال شفة ، مع فتحات التثبيت 6-Ø6.5 | |
المواد: سبيكة الألمنيوم المصبوب/الفولاذ المقاوم للصدأ | |
المعلمات (تحديد عنصر الطلب): | |
رقم الصنف. | وصف |
WD06-60FH | القطر الاسمي Ø60mm ، صمام التنفس الخارجي |
WD06-60PFH | القطر الاسمي Ø60mm ، صمام التنفس الخارجي |
مواصفات التقنية: | |
ضغط العادم (الضغط الإيجابي): | 6 ~ 12kpa |
ضغط الشفط (الضغط السلبي): | -2 ~ -4kpa |
تدفق التهوية: | 600 لتر/دقيقة |
نطاق الحرارة الشغالة: | -20 ℃ ~ 70 ℃ |
ملاحظات: يجب استبدال الختم كل 6 أشهر |

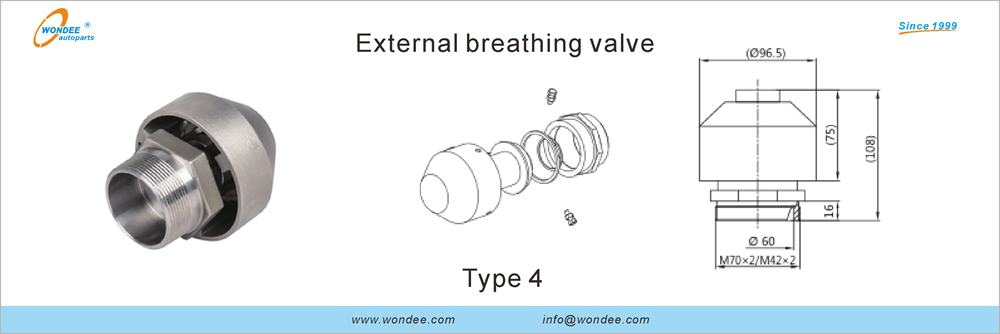

الميزات (النوع 4): | |
صمام التنفس الخارجي | |
الاتصال: اتصال موضوع خارجي | |
المواد: سبيكة الألمنيوم المصبوب/الفولاذ المقاوم للصدأ | |
المعلمات (تحديد عنصر الطلب): | |
رقم الصنف. | وصف |
WD06-60MH | القطر الاسمي Ø60mm ، الخيط M70 × 2 ، صمام التنفس الخارجي |
WD06-60PMH | القطر الاسمي Ø60mm ، الخيط M70 × 2 ، صمام التنفس الخارجي |
WD06-30MHA | القطر الاسمي Ø30 مم ، موضوع M42 × 2 ، صمام التنفس الخارجي |
WD06-30 مساءً | القطر الاسمي Ø30 مم ، موضوع M42 × 2 ، صمام التنفس الخارجي |
مواصفات التقنية: | |
ضغط العادم (الضغط الإيجابي): | 6 ~ 12kpa |
ضغط الشفط (الضغط السلبي): | -2 ~ -4kpa |
تدفق التهوية: | 600 لتر/دقيقة |
نطاق الحرارة الشغالة: | -20 ℃ ~ 70 ℃ |
ملاحظات: يجب استبدال الختم كل 6 أشهر |
الأنواع 5 ~ 6

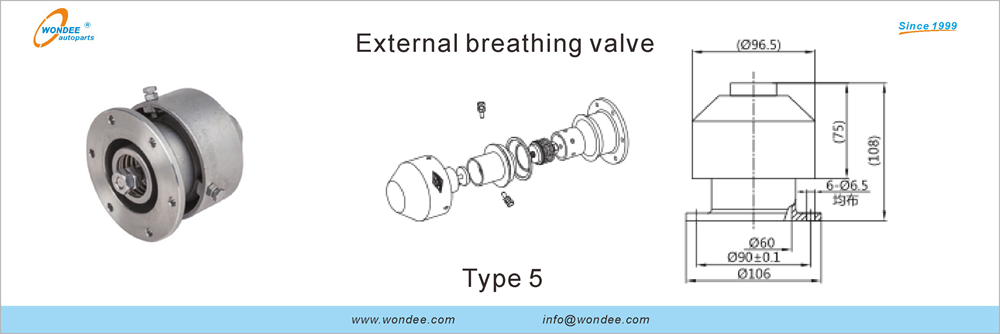

الميزات (النوع 5): | |
صمام التنفس الخارجي | |
الاتصال: اتصال شفة ، مع فتحات التثبيت 6-Ø6.5 | |
المواد: سبيكة الألمنيوم المصبوب/الفولاذ المقاوم للصدأ | |
مع مقاومة الحريق ، وظيفة مضادة للتدفق | |
المعلمات (تحديد عنصر الطلب): | |
رقم الصنف. | وصف |
WD06-60FHYS | القطر الاسمي Ø60mm ، صمام التنفس الخارجي |
WD06-60PFHYS | القطر الاسمي Ø60mm ، صمام التنفس الخارجي |
مواصفات التقنية: | |
ضغط العادم (الضغط الإيجابي): | 6 ~ 12kpa |
ضغط الشفط (الضغط السلبي): | -2 ~ -4kpa |
تدفق التهوية: | 600 لتر/دقيقة |
نطاق الحرارة الشغالة: | -20 ℃ ~ 70 ℃ (سبيكة الألومنيوم) |
-20 ℃ ~ 200 ℃ (الفولاذ المقاوم للصدأ) | |
ملاحظات: يجب استبدال الختم كل 6 أشهر |

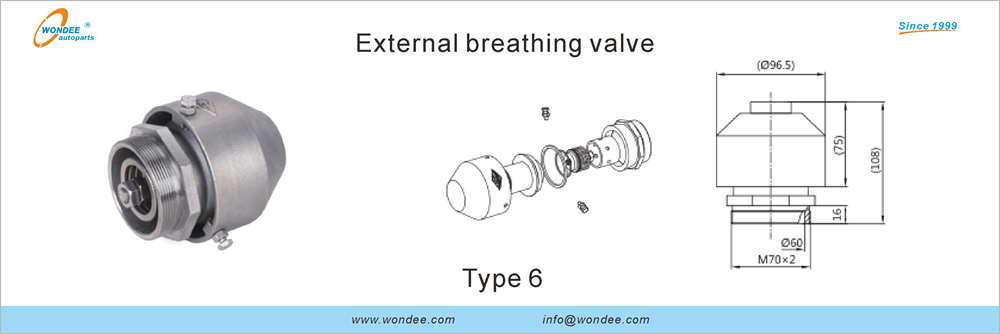

الميزات (النوع 6): | |
صمام التنفس الخارجي | |
الاتصال: اتصال الموضوع | |
المواد: سبيكة الألمنيوم المصبوب/الفولاذ المقاوم للصدأ | |
مع مقاومة الحريق ، وظيفة مضادة للتدفق | |
المعلمات (تحديد عنصر الطلب): | |
رقم الصنف. | وصف |
WD06-60MHYS | القطر الاسمي Ø60mm ، الخيط الخارجي M70 × 2 ، صمام التنفس الخارجي |
WD06-60PMHYS | القطر الاسمي Ø60mm ، الخيط الخارجي M70 × 2 ، صمام التنفس الخارجي |
WD06-50 مساءً | القطر الاسمي Ø50 مم ، الخيط الداخلي G2 ″ ، صمام التنفس الخارجي |
مواصفات التقنية: | |
ضغط العادم (الضغط الإيجابي): | 6 ~ 12kpa |
ضغط الشفط (الضغط السلبي): | -2 ~ -4kpa |
تدفق التهوية: | 600 لتر/دقيقة |
نطاق الحرارة الشغالة: | -20 ℃ ~ 70 ℃ (سبيكة الألومنيوم) |
-20 ℃ ~ 200 ℃ (الفولاذ المقاوم للصدأ) | |
ملاحظات: يجب استبدال الختم كل 6 أشهر |
الأنواع 7 ~ 8

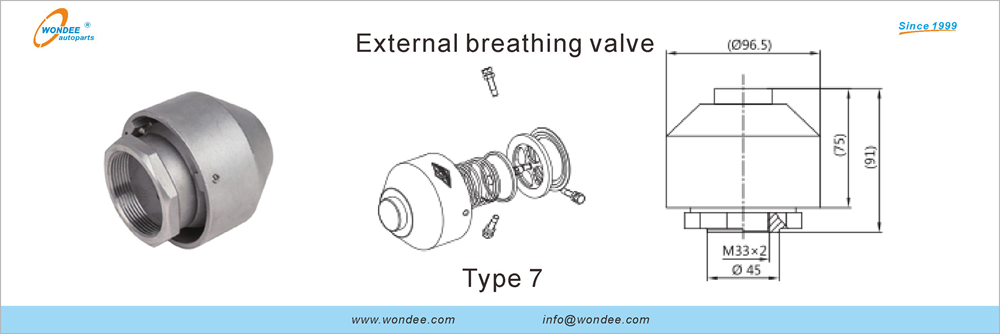

الميزات (النوع 7): | |
صمام التنفس الخارجي | |
الاتصال: اتصال الخيط الداخلي | |
المواد: سبيكة الألمنيوم المصبوب/الفولاذ المقاوم للصدأ | |
المعلمات (تحديد عنصر الطلب): | |
رقم الصنف. | وصف |
WD06-30MH | القطر الاسمي Ø30 مم ، موضوع M33 × 2 ، صمام التنفس الخارجي |
WD06-30 مساءً | القطر الاسمي Ø30 مم ، موضوع M33 × 2 ، صمام التنفس الخارجي |
مواصفات التقنية: | |
ضغط العادم (الضغط الإيجابي): | 6 ~ 12kpa |
ضغط الشفط (الضغط السلبي): | -2 ~ -4kpa |
تدفق التهوية: | 600 لتر/دقيقة |
نطاق الحرارة الشغالة: | -20 ℃ ~ 70 ℃ (سبيكة الألومنيوم) |
-20 ℃ ~ 200 ℃ (الفولاذ المقاوم للصدأ) | |
ملاحظات: يجب استبدال الختم كل 6 أشهر |

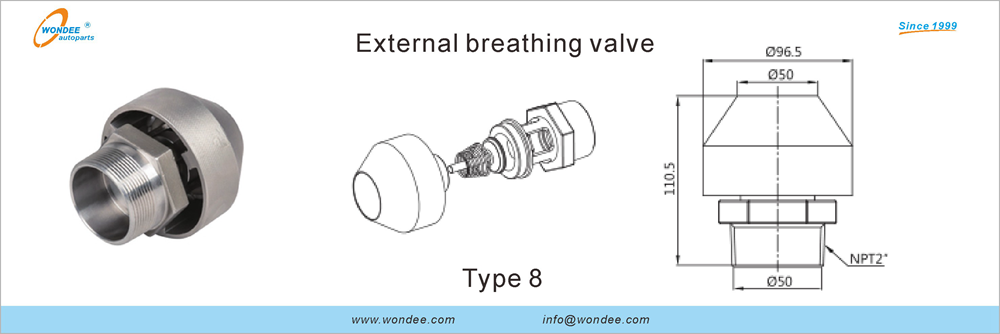

الميزات (النوع 8): | |
صمام التنفس الخارجي | |
الاتصال: اتصال موضوع خارجي | |
المواد: الفولاذ المقاوم للصدأ | |
المعلمات (تحديد عنصر الطلب): | |
رقم الصنف. | وصف |
WD06-50PMZ | القطر الاسمي لصمام الفراغ Ø50 مم ، خيط NPT2 ″ ، صمام التنفس الخارجي |
مواصفات التقنية: | |
ضغط العادم (الضغط الإيجابي): | 6 ~ 12kpa |
ضغط الشفط (الضغط السلبي): | -2 ~ -4kpa |
تدفق التهوية: | 600 لتر/دقيقة |
نطاق الحرارة الشغالة: | -20 ℃ ~ 70 ℃ |
ملاحظات: يجب استبدال الختم كل 6 أشهر |
