طلب

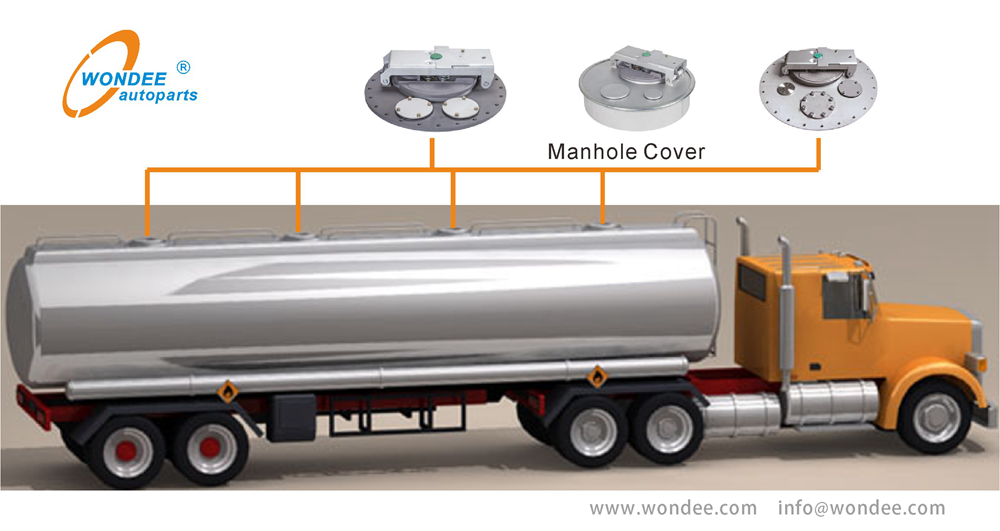

يتم تثبيت غطاء فتحة الفتحة في الجزء العلوي من شاحنة خزان النفط. إنه جزء وظيفي للتحميل والتفريغ والتهوية. وهي مجهزة بصمام تنطيس وصمام عادم الطوارئ. في حالة الطوارئ ، يتم ضمان سلامة ناقلة النفط.
في ظل الظروف العادية ، يتم إغلاق صمام التنفس ، ولكن عند التزود بالوقود والتفريغ وتغير درجة الحرارة ، سيتغير ضغط شاحنة الخزان أيضًا. في هذا الوقت ، سيتم فتح صمام الاستراحة تلقائيًا عندما يتم الاحتفاظ بضغط خزان الزيت ضمن الضغط المحدد من خلال عادم الهواء / الشفط.
عندما تشارك حالة الطوارئ ، مثل حادث حريق ، يتم فتح صمام تنفيس الطوارئ لإطلاق الضغط الداخلي لخزان الزيت تلقائيًا وتجنب الانفجار.
الأنواع 1 ~ 4
| الميزات (النوع 1): | |
| 1. ملطخ ، 2. 24 مسامير ، 3. 135 ° كحد أقصى زاوية غطاء فتحة الفتحة ، 4. 2 فتحات مساعدة لقضيب مسبار مضادات الفائض وثقب قياس الزيت ، 5. يلقي سبيكة الألومنيوم. | |
| المعلمات (تحديد عنصر الطلب): | |
| رقم الصنف. | وصف |
| WMH03-460 | القطر الخارجي 460 مم ، لا صمام التنفس |
| WMH03-460A | القطر الخارجي 460 مم ، 1 صمام التنفس الداخلي |
| WMH03-460B | القطر الخارجي 460 مم ، 2 صمام التنفس الداخلي |
| مواصفات التقنية: | |
| القطر الاسمي: | DN400 （16 ″） |
| قطر العادم في حالات الطوارئ: | 10 ″ |
| ضغط فتح الطوارئ: | 21 ~ 35kpa |
| الحد الأقصى لتدفق عادم الطوارئ: | 7000m³/ساعة |
| متوسط: | الديزل والبنزين |
| نطاق الحرارة الشغالة: | -20 ℃ ~ 50 ℃ |
| نطاق درجة حرارة التشغيل في ظل ظروف عمل خاصة: | -40 ℃ ~ 70 ℃ |

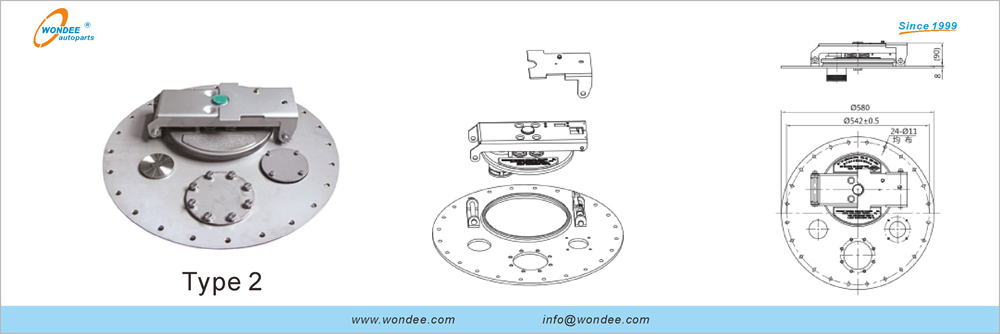

| الميزات (النوع 2): | |
| 1. ملطخ ، 2. 24 مسامير ، 3. 135 ° كحد أقصى زاوية غطاء فتحة الفتحة ، 4. 3 يمكن استخدام الثقوب المساعدة لصمام استرداد النفط والغاز ، وقضيب مسبار مضاد للتفويد ، وفتحة قياس الزيت أو صمام التنفس الخارجي ، 5. 304 الفولاذ المقاوم للصدأ. | |
| المعلمات (تحديد عناصر الطلب): | |
| رقم الصنف. | وصف |
| WMH03P-560AF | القطر الخارجي 560 مم ، 1 صمام التنفس الداخلي ، ختم فلوروروببر |
| WMH03P-560AV | القطر الخارجي 560 مم ، 1 صمام التنفس الداخلي ، ختم فلوروروببر |
| WMH03P-580AF | القطر الخارجي 580 مم ، 1 صمام التنفس الداخلي ، ختم فلوروروببر |
| WMH03P-580AV | القطر الخارجي 580 مم ، 1 صمام التنفس الداخلي ، ختم فلوروروببر |
| WMH03P-580EF | القطر الخارجي 580 مم ، 1 صمام تنفس داخلي وخارجي ، ختم فلوروروببر |
| WMH03P-580EV | القطر الخارجي 580 مم ، 1 صمام تنفس داخلي وخارجي ، ختم فلوروروببر |
| مواصفات التقنية: | |
| القطر الاسمي: | DN500 （20 ″ |
| قطر العادم في حالات الطوارئ: | 10 ″ |
| ضغط فتح الطوارئ: | 21 ~ 35kpa |
| الحد الأقصى لتدفق عادم الطوارئ: | 7000m³/ساعة |
| متوسط: | المواد الكيميائية الخطرة |
| نطاق الحرارة الشغالة: | -40 ℃ ~ 200 ℃ |
| نطاق درجة حرارة التشغيل في ظل ظروف عمل خاصة: | -60 ℃ ~ 250 ℃ |

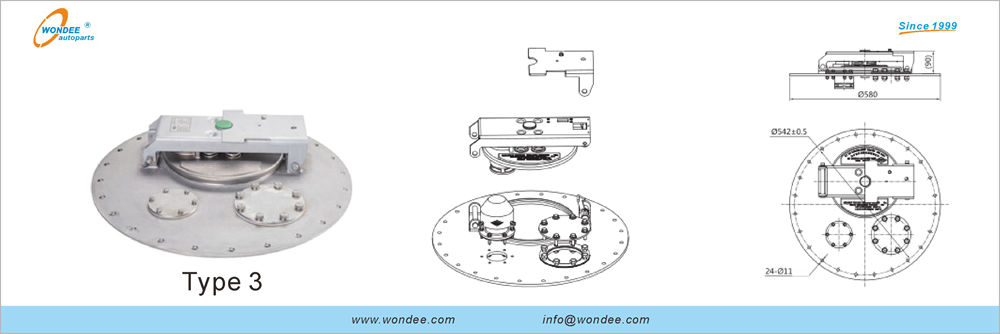

| الميزات (النوع 3): | |
| 1. ملطخ ، 2. 24 مسامير ، 3. 135 ° كحد أقصى زاوية غطاء فتحة الفتحة ، 4. 2 يمكن استخدام الثقوب المساعدة لصمام استرداد النفط والغاز وصمام التنفس الخارجي ، 5. 304 الفولاذ المقاوم للصدأ. | |
| المعلمات (تحديد عناصر الطلب): | |
| WMH03P-560EFB | القطر الخارجي 560 مم ، 1 صمام تنفس داخلي وخارجي ، ختم فلوروروببر |
| WMH03P-560EVB | القطر الخارجي 560 مم ، 1 صمام تنفس داخلي وخارجي ، ختم فلوروروببر |
| WMH03P-580EFB | القطر الخارجي 580 مم ، 1 صمام تنفس داخلي وخارجي ، ختم فلوروروببر |
| WMH03P-580EVB | القطر الخارجي 580 مم ، 1 صمام تنفس داخلي وخارجي ، ختم فلوروروببر |
| مواصفات التقنية: | |
| القطر الاسمي: | DN500 （20 ″ |
| قطر العادم في حالات الطوارئ: | 10 ″ |
| ضغط فتح الطوارئ: | 21 ~ 35kpa |
| الحد الأقصى لتدفق عادم الطوارئ: | 7000m³/ساعة |
| متوسط: | المواد الكيميائية الخطرة |
| نطاق الحرارة الشغالة: | -40 ℃ ~ 200 ℃ |
| نطاق درجة حرارة التشغيل في ظل ظروف عمل خاصة: | -60 ℃ ~ 250 ℃ |

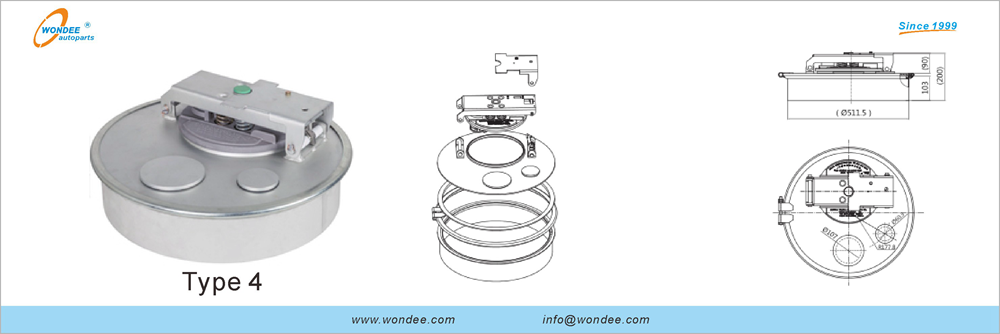

| الميزات (النوع 4): | |
| 1. نوع مثبت ، 2. 135 ° كحد أقصى زاوية غطاء فتحة الفتحة ، 3. 2 يمكن استخدام الثقوب المساعدة لصمام استرداد النفط والغاز وقضيب مسبار مضادات الفائض ، 4. 304 الفولاذ المقاوم للصدأ. | |
| المعلمات (تحديد عناصر الطلب): | |
| رقم الصنف. | وصف |
| WMH03P-530GF100 | القطر الخارجي 530 مم ، لا صمام التنفس ، اربط مع المشبك. |
| WMH03P-530AGF100 | القطر الخارجي 530 مم ، 1 صمام التنفس الداخلي ، اربط مع المشبك. |
| WMH03P-530BGF100 | القطر الخارجي 530 مم ، 2 صمام التنفس الداخلي ، اربط مع المشبك. |
| مواصفات التقنية: | |
| القطر الاسمي: | DN500 （20 ″ |
| قطر العادم في حالات الطوارئ: | 10 ″ |
| ضغط فتح الطوارئ: | 21 ~ 35kpa |
| الحد الأقصى لتدفق عادم الطوارئ: | 7000m³/ساعة |
| متوسط: | المواد الكيميائية الخطرة |
| نطاق الحرارة الشغالة: | -40 ℃ ~ 200 ℃ |
| نطاق درجة حرارة التشغيل في ظل ظروف عمل خاصة: | -60 ℃ ~ 250 ℃ |
الأنواع 5 ~ 8

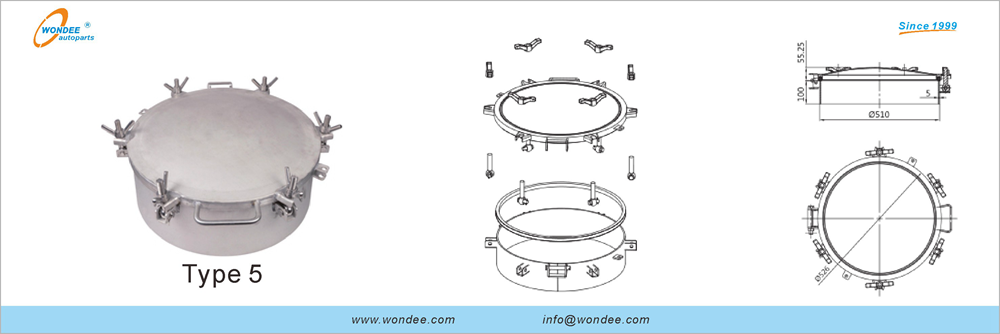

| الميزات (النوع 5): | |
| 1. نوع فتح سريع ، 2. طبقة واحدة 3. 6 نقاط إصلاح ، 4. 180 ° كحد أقصى زاوية غطاء فتحة الفتحة ، 5. ارتفاع حلقة المقعد المخصصة ، 6. الفولاذ المقاوم للصدأ. | |
| المعلمات (تحديد عناصر الطلب): | |
| WMH03P-510Q6V100 | مثبت مع 6 مقابض ملولبة الفولاذ المقاوم للصدأ |
| WMH03P-510Q6V120 | مثبت مع 6 مقابض ملولبة الفولاذ المقاوم للصدأ |
| WMH03P-510Q6V150 | مثبت مع 6 مقابض ملولبة الفولاذ المقاوم للصدأ |
| WMH03P-510Q6V170 | مثبت مع 6 مقابض ملولبة الفولاذ المقاوم للصدأ |
| مواصفات التقنية: | |
| القطر الاسمي: | DN500 （20 ″ |
| متوسط: | المواد الكيميائية الخطرة |
| نطاق الحرارة الشغالة: | -40 ℃ ~ 200 ℃ |
| نطاق درجة حرارة التشغيل في ظل ظروف عمل خاصة: | -60 ℃ ~ 250 ℃ |

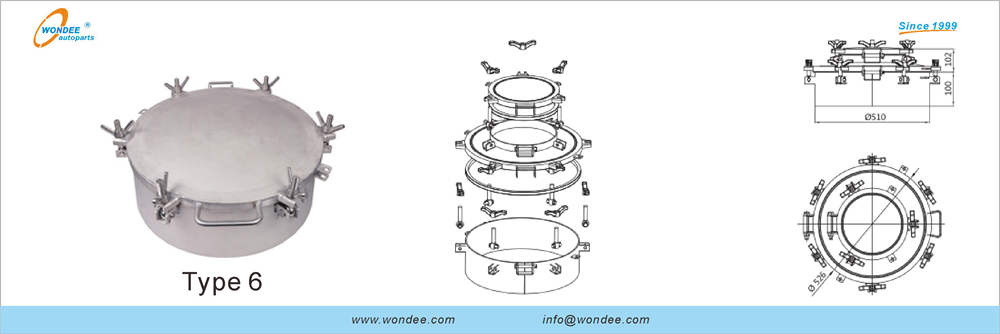

| الميزات (النوع 6): | |
| 1. نوع فتح سريع ، 2. طبقات مزدوجة 3. 9 نقاط إصلاح ، 4. 180 ° كحد أقصى زاوية غطاء فتحة الفتحة ، 5. ارتفاع حلقة المقعد المخصصة ، 6. الفولاذ المقاوم للصدأ. | |
| المعلمات (تحديد عناصر الطلب): | |
| WMH03P-510K6V100 | مثبت مع 9 مقابض ملولبة الفولاذ المقاوم للصدأ |
| WMH03P-510K6V120 | مثبت مع 9 مقابض ملولبة الفولاذ المقاوم للصدأ |
| WMH03P-510K6V150 | مثبت مع 9 مقابض ملولبة الفولاذ المقاوم للصدأ |
| WMH03P-510K6V170 | مثبت مع 9 مقابض ملولبة الفولاذ المقاوم للصدأ |
| مواصفات التقنية: | |
| القطر الاسمي: | DN500 （20 ″ |
| متوسط: | المواد الكيميائية الخطرة |
| نطاق الحرارة الشغالة: | -40 ℃ ~ 200 ℃ |
| نطاق درجة حرارة التشغيل في ظل ظروف عمل خاصة: | -60 ℃ ~ 250 ℃ |

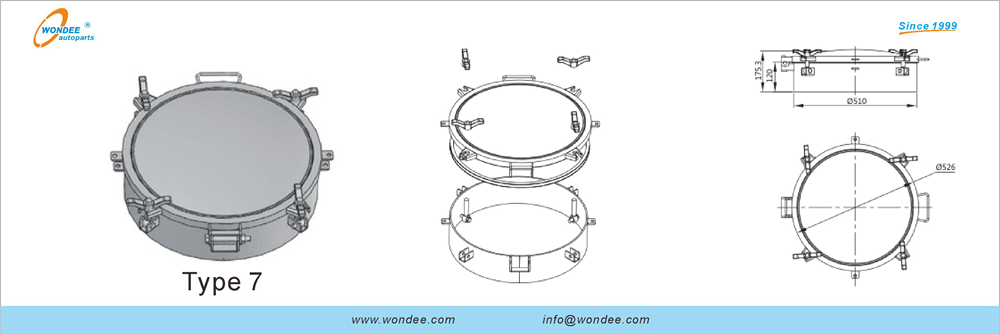

| الميزات (النوع 7): | |
| 1. نوع فتح سريع ، 2. طبقة سينغ 3. 4 نقاط إصلاح ، 4. 180 ° كحد أقصى زاوية غطاء فتحة الفتحة ، 5. ارتفاع حلقة المقعد المخصصة ، 6. الفولاذ المقاوم للصدأ. | |
| المعلمات (تحديد عناصر الطلب): | |
| WMH03P-510Q4V100 | مثبت مع 4 مقابض ملولبة الفولاذ المقاوم للصدأ |
| WMH03P-510Q4V120 | مثبت مع 4 مقابض ملولبة الفولاذ المقاوم للصدأ |
| WMH03P-510Q4V150 | مثبت مع 4 مقابض ملولبة الفولاذ المقاوم للصدأ |
| WMH03P-510Q4V170 | مثبت مع 4 مقابض ملولبة الفولاذ المقاوم للصدأ |
| مواصفات التقنية: | |
| القطر الاسمي: | DN500 （20 ″ |
| متوسط: | المواد الكيميائية الخطرة |
| نطاق الحرارة الشغالة: | -40 ℃ ~ 200 ℃ |
| نطاق درجة حرارة التشغيل في ظل ظروف عمل خاصة: | -60 ℃ ~ 250 ℃ |

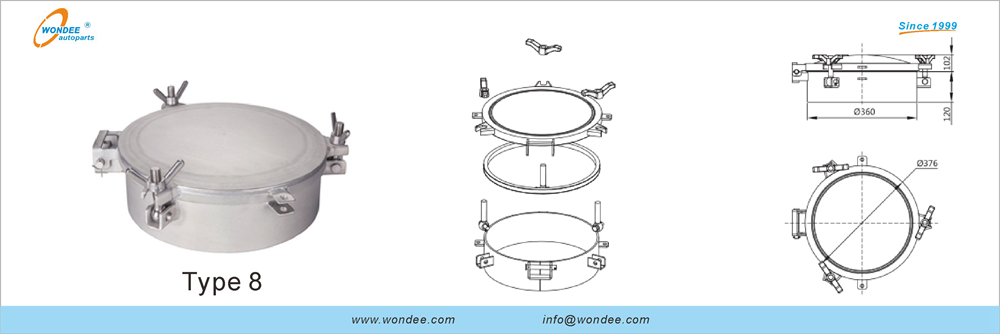

| الميزات (النوع 8): | |
| 1. نوع فتح سريع ، 2. طبقات واحدة 3. 3 نقاط إصلاح ، 4. 180 ° كحد أقصى زاوية غطاء فتحة الفتحة ، 5. ارتفاع حلقة المقعد المخصصة ، 6. الفولاذ المقاوم للصدأ. | |
| المعلمات (تحديد عناصر الطلب): | |
| WMH03P-360Q3V100 | مثبت مع 3 مقابض ملولبة الفولاذ المقاوم للصدأ |
| WMH03P-360Q3V120 | مثبت مع 3 مقابض ملولبة الفولاذ المقاوم للصدأ |
| WMH03P-360Q3V150 | مثبت مع 3 مقابض ملولبة الفولاذ المقاوم للصدأ |
| WMH03P-360Q3V170 | مثبت مع 3 مقابض ملولبة الفولاذ المقاوم للصدأ |
| مواصفات التقنية: | |
| القطر الاسمي: | DN500 （14 ″） |
| متوسط: | المواد الكيميائية الخطرة |
| نطاق الحرارة الشغالة: | -40 ℃ ~ 200 ℃ |
| نطاق درجة حرارة التشغيل في ظل ظروف عمل خاصة: | -60 ℃ ~ 250 ℃ |
الأنواع 9 ~ 12

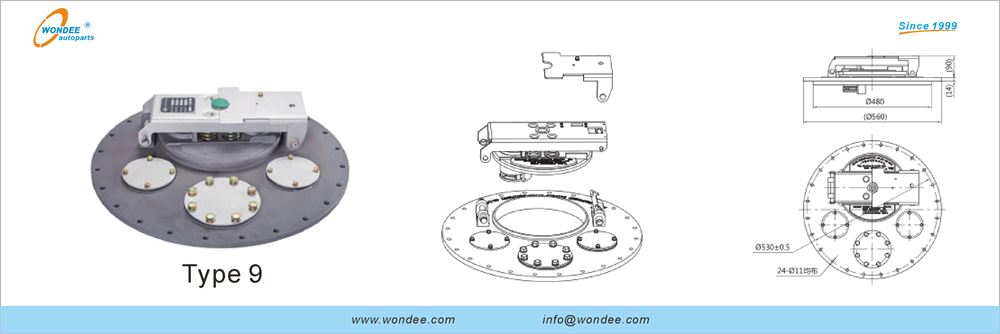

| الميزات (النوع 9): | |
| 1. ملطخ ، 2. 24 مسامير ، 3. 135 ° كحد أقصى زاوية غطاء فتحة الفتحة ، 4. 3 يمكن استخدام الثقوب المساعدة لصمام استرداد النفط والغاز ، وقضيب مسبار مضاد للتفويد وثقب الزيت ، 5. يلقي سبيكة الألومنيوم. | |
| المعلمات (تحديد عناصر الطلب): | |
| رقم الصنف. | وصف |
| WMH03-560 | القطر الخارجي 560 مم ، لا صمام التنفس |
| WMH03-560A | القطر الخارجي 560 مم ، 1 صمام التنفس الداخلي |
| WMH03-560B | القطر الخارجي 560 مم ، 2 صمام التنفس الداخلي |
| WMH03-580 | القطر الخارجي 580 مم ، لا صمام التنفس |
| WMH03-580A | القطر الخارجي 580 مم ، 1 صمام التنفس الداخلي |
| WMH03-580B | القطر الخارجي 580 مم ، 2 صمام التنفس الداخلي |
| مواصفات التقنية: | |
| القطر الاسمي: | DN500 （20 ″ |
| قطر العادم في حالات الطوارئ: | 10 ″ |
| ضغط فتح الطوارئ: | 21 ~ 35kpa |
| الحد الأقصى لتدفق عادم الطوارئ: | 7000m³/ساعة |
| متوسط: | الديزل والبنزين |
| نطاق الحرارة الشغالة: | -20 ℃ ~ 50 ℃ |
| نطاق درجة حرارة التشغيل في ظل ظروف عمل خاصة: | -40 ℃ ~ 70 ℃ |

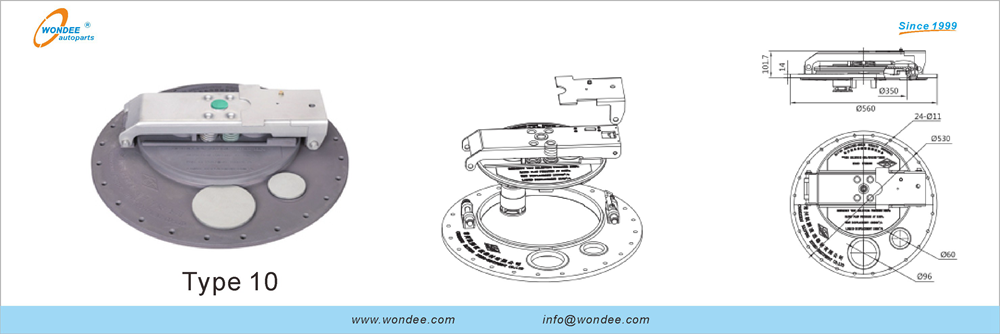

| الميزات (النوع 10): | |
| 1. ملطخ ، 2. 24 مسامير ، 3. 135 ° كحد أقصى زاوية غطاء فتحة الفتحة ، 4. 2 يمكن استخدام الثقوب المساعدة لقضيب مضادات الفيضان وصمام استرداد الزيت والغاز الخيوط ، 5. يلقي سبيكة الألومنيوم. | |
| المعلمات (تحديد عناصر الطلب): | |
| رقم الصنف. | وصف |
| WMH03-560AB | القطر الخارجي 560 مم ، 1 صمام التنفس الداخلي |
| WMH03-560BB | القطر الخارجي 560 مم ، 2 صمام التنفس الداخلي |
| WMH03-580AB | القطر الخارجي 580 مم ، 1 صمام التنفس الداخلي |
| WMH03-580BB | القطر الخارجي 580 مم ، 2 صمام التنفس الداخلي |
| مواصفات التقنية: | |
| القطر الاسمي: | DN500 （20 ″ |
| قطر العادم في حالات الطوارئ: | 14 ″ （350mm） |
| ضغط فتح الطوارئ: | 21 ~ 35kpa |
| الحد الأقصى لتدفق عادم الطوارئ: | 10000m³/h |
| متوسط: | الديزل والبنزين |
| نطاق الحرارة الشغالة: | -20 ℃ ~ 50 ℃ |
| نطاق درجة حرارة التشغيل في ظل ظروف عمل خاصة: | -40 ℃ ~ 70 ℃ |

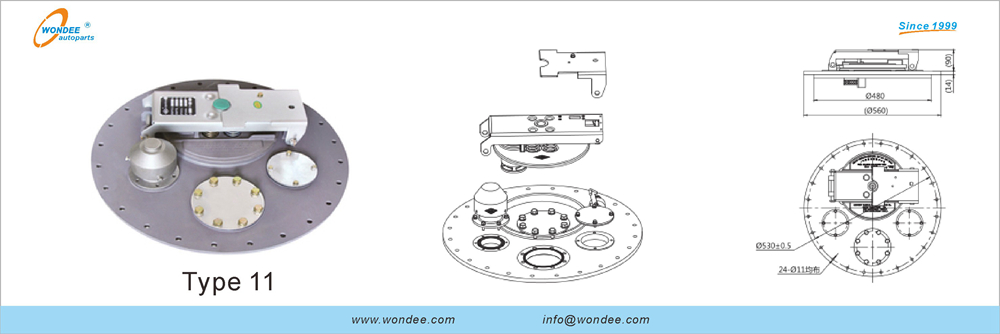

| الميزات (النوع 11): | |
| 1. ملطخ ، 2. 24 مسامير ، 3. 135 ° كحد أقصى زاوية غطاء فتحة الفتحة ، 4. 2 يمكن استخدام الثقوب المساعدة لصمام استرداد النفط والغاز ، وقضيب مسبار مضاد للتفويد وصمام التنفس الخارجي ، 5. يلقي سبيكة الألومنيوم. | |
| المعلمات (تحديد عناصر الطلب): | |
| رقم الصنف. | وصف |
| WMH03-560C | القطر الخارجي 560 مم ، 1 صمام التنفس الخارجي |
| WMH03-580C | القطر الخارجي 580 مم ، 1 صمام التنفس الخارجي |
| مواصفات التقنية: | |
| القطر الاسمي: | DN500 （20 ″ |
| قطر العادم في حالات الطوارئ: | 10 ″ |
| ضغط فتح الطوارئ: | 21 ~ 35kpa |
| الحد الأقصى لتدفق عادم الطوارئ: | 7000m³/ساعة |
| متوسط: | الديزل والبنزين |
| نطاق الحرارة الشغالة: | -20 ℃ ~ 50 ℃ |
| نطاق درجة حرارة التشغيل في ظل ظروف عمل خاصة: | -40 ℃ ~ 70 ℃ |

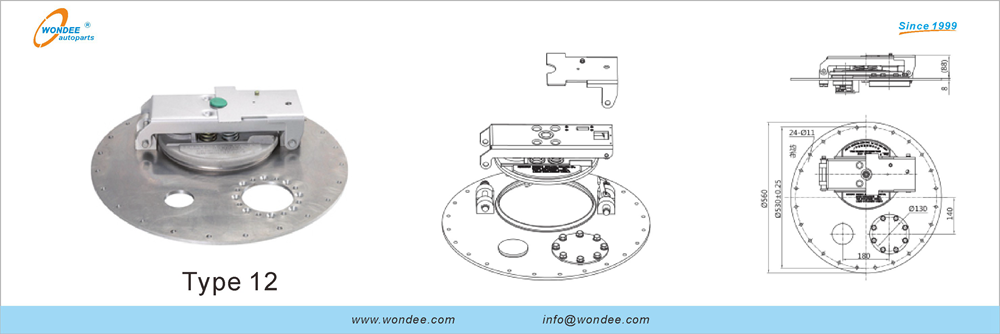

| الميزات (النوع 12): | |
| 1. ملطخ ، 2. 24 مسامير ، 3. 135 ° كحد أقصى زاوية غطاء فتحة الفتحة ، 4. 2 يمكن استخدام الثقوب المساعدة لصمام استرداد النفط والغاز وقضيب مسبار مضادات الفائض ، 5. 5083 لوحة سبيكة الألومنيوم. | |
| المعلمات (تحديد عناصر الطلب): | |
| رقم الصنف. | وصف |
| WMH03L-560A | القطر الخارجي 560 مم ، 1 صمام التنفس الداخلي |
| WMH03L-560B | القطر الخارجي 560 مم ، 2 صمام التنفس الداخلي |
| WMH03L-580A | القطر الخارجي 580 مم ، 1 صمام التنفس الداخلي |
| WMH03L-580B | القطر الخارجي 580 مم ، 2 صمام التنفس الداخلي |
| مواصفات التقنية: | |
| القطر الاسمي: | DN500 （20 ″ |
| قطر العادم في حالات الطوارئ: | 10 ″ |
| ضغط فتح الطوارئ: | 21 ~ 35kpa |
| الحد الأقصى لتدفق عادم الطوارئ: | 7000m³/ساعة |
| متوسط: | الديزل والبنزين |
| نطاق الحرارة الشغالة: | -20 ℃ ~ 50 ℃ |
| نطاق درجة حرارة التشغيل في ظل ظروف عمل خاصة: | |
الأنواع 13 ~ 16

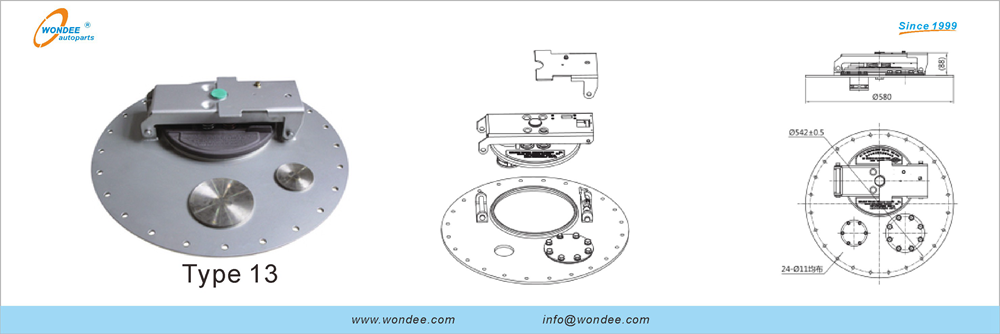

| الميزات (النوع 13): | |
| 1. ملطخ ، 2. 24 مسامير ، 3. 135 ° كحد أقصى زاوية غطاء فتحة الفتحة ، 4. 2 يمكن استخدام الثقوب المساعدة لصمام استرداد النفط والغاز وقضيب مسبار مضادات الفائض ، 5. الصلب الكربوني. | |
| المعلمات (تحديد عناصر الطلب): | |
| WMH03T-580AB | القطر الخارجي 580 مم ، 1 صمام التنفس الداخلي |
| WMH03T-580BB | القطر الخارجي 580 مم ، 2 صمام التنفس الداخلي |
| مواصفات التقنية: | |
| القطر الاسمي: | DN500 （20 ″ |
| قطر العادم في حالات الطوارئ: | 10 ″ |
| ضغط فتح الطوارئ: | 21 ~ 35kpa |
| الحد الأقصى لتدفق عادم الطوارئ: | 7000m³/ساعة |
| متوسط: | الديزل والبنزين |
| نطاق الحرارة الشغالة: | -20 ℃ ~ 50 ℃ |
| نطاق درجة حرارة التشغيل في ظل ظروف عمل خاصة: | -40 ℃ ~ 70 ℃ |

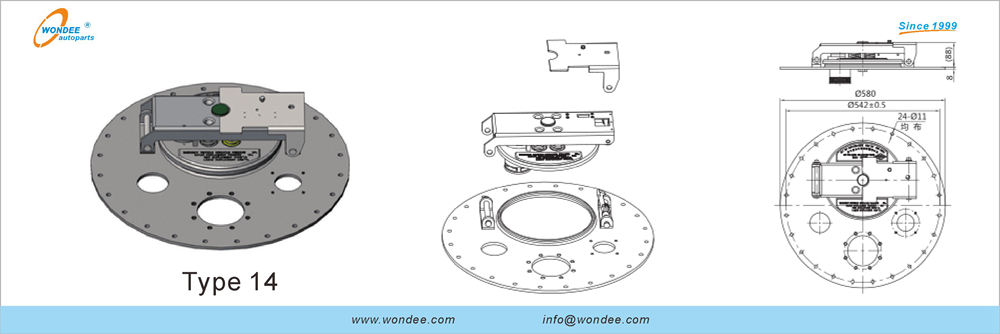

| الميزات (النوع 14): | |
| 1. ملطخ ، 2. 24 مسامير ، 3. 135 ° كحد أقصى زاوية غطاء فتحة الفتحة ، 4. 3 يمكن استخدام الثقوب المساعدة لصمام استرداد النفط والغاز ، وقضيب مسبار مضاد للتفويد ، وفتحة قياس الزيت أو صمام التنفس الخارجي ، 5. الصلب الكربوني. | |
| المعلمات (تحديد عناصر الطلب): | |
| WMH03T-580A | القطر الخارجي 580 مم ، 1 صمام التنفس الداخلي |
| WMH03T-580B | القطر الخارجي 580 مم ، 2 صمام التنفس الداخلي |
| مواصفات التقنية: | |
| القطر الاسمي: | DN500 （20 ″ |
| قطر العادم في حالات الطوارئ: | 10 ″ |
| ضغط فتح الطوارئ: | 21 ~ 35kpa |
| الحد الأقصى لتدفق عادم الطوارئ: | 7000m³/ساعة |
| متوسط: | الديزل والبنزين |
| نطاق الحرارة الشغالة: | -20 ℃ ~ 50 ℃ |
| نطاق درجة حرارة التشغيل في ظل ظروف عمل خاصة: | -40 ℃ ~ 70 ℃ |

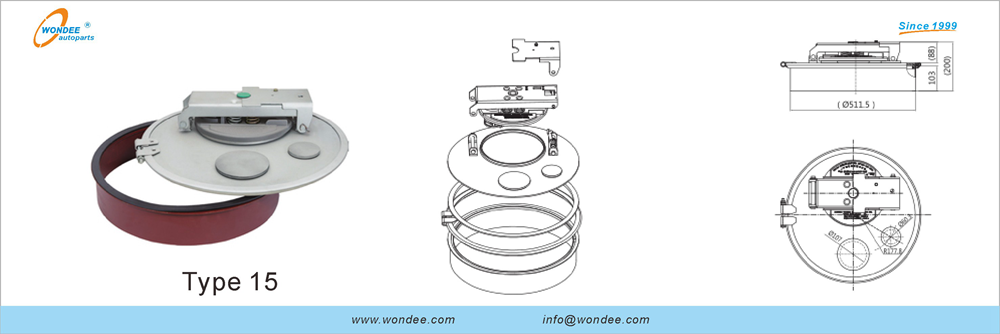

| الميزات (النوع 15): | |
| 1. نوع مثبت ، 2. 135 ° كحد أقصى زاوية غطاء فتحة الفتحة ، 3. 2 يمكن استخدام الثقوب المساعدة لصمام استرداد النفط والغاز وقضيب مسبار مضادات الفائض ، 4. الصلب الكربوني. | |
| المعلمات (تحديد عناصر الطلب): | |
| WMH03T-530G100 | القطر الخارجي 530 مم ، لا صمام التنفس ، اربط مع المشبك. |
| WMH03T-530G200 | القطر الخارجي 530 مم ، لا صمام التنفس ، اربط مع المشبك. |
| WMH03T-530G300 | القطر الخارجي 530 مم ، لا صمام التنفس ، اربط مع المشبك. |
| WMH03T-530G370 | القطر الخارجي 530 مم ، لا صمام التنفس ، اربط مع المشبك. |
| WMH03T-530AG100 | القطر الخارجي 530 مم ، 1 صمام التنفس الداخلي ، اربط مع المشبك. |
| WMH03T-530AG200 | القطر الخارجي 530 مم ، 1 صمام التنفس الداخلي ، اربط مع المشبك. |
| WMH03T-530AG300 | القطر الخارجي 530 مم ، 1 صمام التنفس الداخلي ، اربط مع المشبك. |
| WMH03T-530AG370 | القطر الخارجي 530 مم ، 1 صمام التنفس الداخلي ، اربط مع المشبك. |
| WMH03T-530BG100 | القطر الخارجي 530 مم ، 2 صمام التنفس الداخلي ، اربط مع المشبك. |
| WMH03T-530BG200 | القطر الخارجي 530 مم ، 2 صمام التنفس الداخلي ، اربط مع المشبك. |
| WMH03T-530BG300 | القطر الخارجي 530 مم ، 2 صمام التنفس الداخلي ، اربط مع المشبك. |
| WMH03T-530BG370 | القطر الخارجي 530 مم ، 2 صمام التنفس الداخلي ، اربط مع المشبك. |
| مواصفات التقنية: | |
| القطر الاسمي: | DN500 （20 ″ |
| قطر العادم في حالات الطوارئ: | 10 ″ |
| ضغط فتح الطوارئ: | 21 ~ 35kpa |
| الحد الأقصى لتدفق عادم الطوارئ: | 7000m³/ساعة |
| متوسط: | الديزل والبنزين |
| نطاق الحرارة الشغالة: | -20 ℃ ~ 50 ℃ |
| نطاق درجة حرارة التشغيل في ظل ظروف عمل خاصة: | -40 ℃ ~ 70 ℃ |

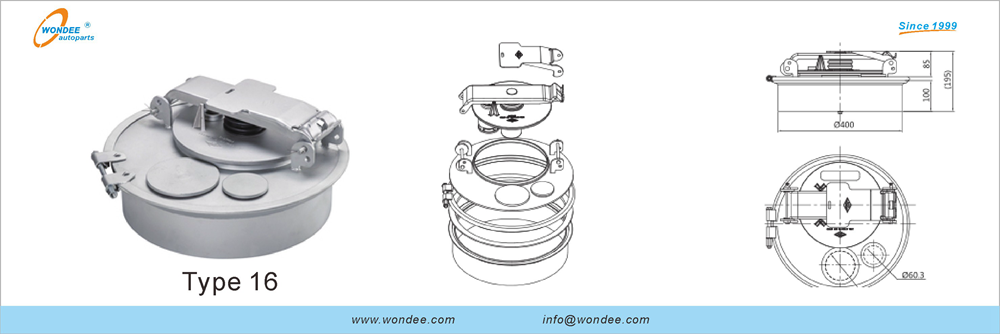

| الميزات (النوع 16): | |
| 1. نوع مثبت ، 2. 135 ° كحد أقصى زاوية غطاء فتحة الفتحة ، 3. 2 يمكن استخدام الثقوب المساعدة لصمام استرداد النفط والغاز وقضيب مسبار مضادات الفائض ، 4. الصلب الكربوني. | |
| المعلمات (تحديد عناصر الطلب): | |
| WMH03T-430AG76 | القطر الخارجي 430 مم ، 1 صمام التنفس الداخلي ، اربط مع المشبك. |
| WMH03T-430BG76 | القطر الخارجي 430 مم ، 2 صمام التنفس الداخلي ، اربط مع المشبك. |
| مواصفات التقنية: | |
| القطر الاسمي: | DN500 （16 ″） |
| قطر العادم في حالات الطوارئ: | 10 ″ |
| ضغط فتح الطوارئ: | 21 ~ 35kpa |
| الحد الأقصى لتدفق عادم الطوارئ: | 7000m³/ساعة |
| متوسط: | الديزل والبنزين |
| نطاق الحرارة الشغالة: | -20 ℃ ~ 50 ℃ |
| نطاق درجة حرارة التشغيل في ظل ظروف عمل خاصة: | -40 ℃ ~ 70 ℃ |
