حذاء الفرامل هو جزء من نظام الفرامل الذي يحمل بطانة الفرامل في مكابح الأسطوانة المستخدمة على السيارات ، أو كتلة الفرامل في فرامل القطار وفرامل الدراجات. يسمى الجهاز الذي يتم وضعه على مسار لإبطاء سيارات السكك الحديدية أيضًا حذاء الفرامل.
يحمل حذاء الفرامل بطانة الفرامل ، والتي يتم تثبيتها أو لصقها على الحذاء. عندما يتم تطبيق الفرامل ، يتحرك الحذاء ويضغط على البطانة على داخل الأسطوانة. يوفر الاحتكاك بين البطانة والطبل جهد الكبح. يتم تبديد الطاقة كما الحرارة.

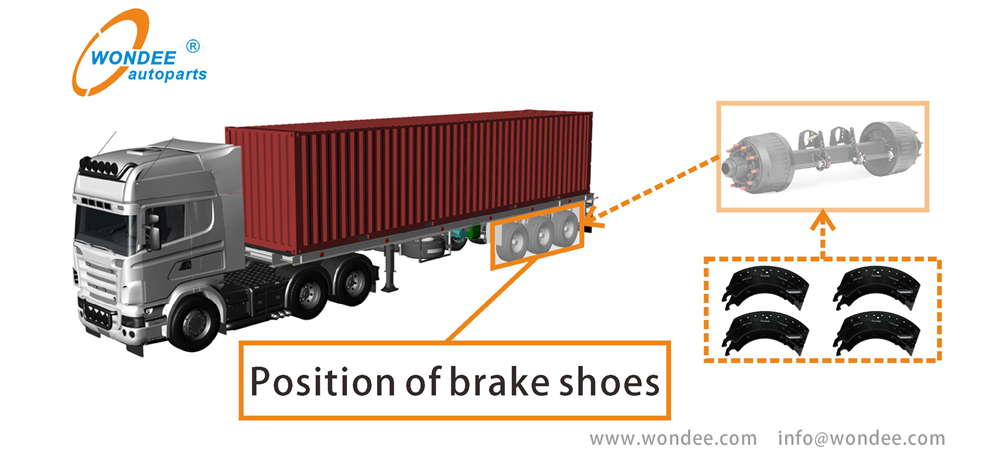

يتم تطبيق حذاء الفرامل على نطاق واسع على محاور شبه المقطعيين ، والمقطورات الكاملة ، ومقطورات المزارع ، ومقطورات القوارب وجميع الشاحنات.
سمات
| نظام إدارة QC | تنفيذ IATF16949-2016 |
| نظام إدارة جودة الخدمات | تنفيذ ISO9001-2015 |
| المعيار الفني للمنتج | تنفيذ GB 5763-1998 |
| خام مواد | الصلب عالية الجودة |

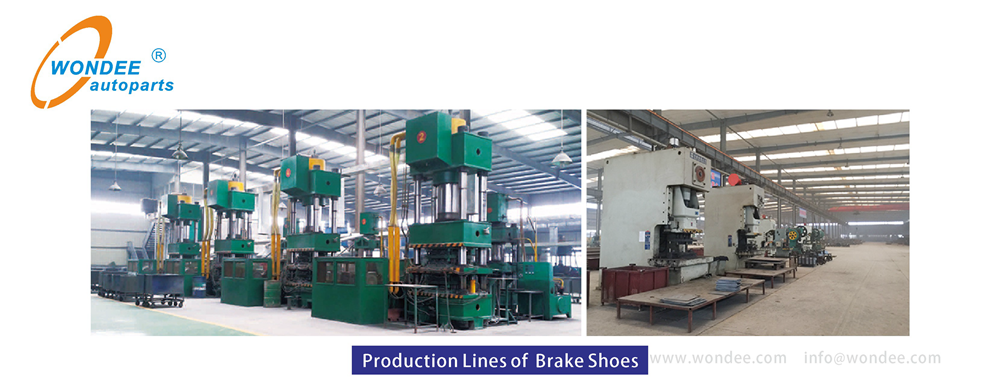

| الضغط على تشكيل | بمقدار 10 مكابس مع قوة صحفية 1600 طن و 4500 طن من السعة العمل. |
| اللحام | بواسطة تلقائي (CNC) لأحذية الفرامل بما في ذلك القياس الدائم للجودة المعلمات |
| معايرة حذاء الفرامل | تطابق زاوية حذاء الفرامل |
| تبريد التردد العالي | تمديد عمر الخدمة من فتحة دبوس المرساة وفتحة كاميرا الأسطوانة |
| الطلقة الناسفة | يضمن إزالة 100 ٪ من الملوثات الخارجية ودية لتغطية الطلاء الموثوقة. |
| تلوين | يضمن خط الطلاء التلقائي أقصى حماية ضد التآكل |
| حجم المبيعات (الوحدات） | 1،000،000+ |
| ضمان | 12 شهرًا منذ تاريخ الشحن أو 100000 كيلومتر |
معلومات شاملة لأحذية الفرامل:

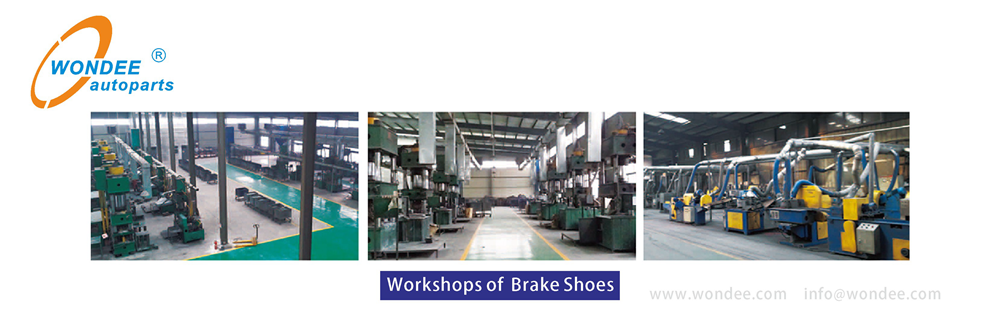

| مساحة الأرض (متر مربع) | 18000+ |
| مجموعات من المبيعات السنوية | 1،000،000+ |
| عدد المعدات (مجموعات) | 200+ |
| عدد الموظفين | 140+ |
| عدد المهندسين | 10+ |
| العملاء (في الخارج) | 100+ |
| السوق الخارجية | 30+ دولة |
| الشهادات المتاحة | COC PVOC ؛ CIQ ؛ Soncap BV. ج/س ؛ لي |

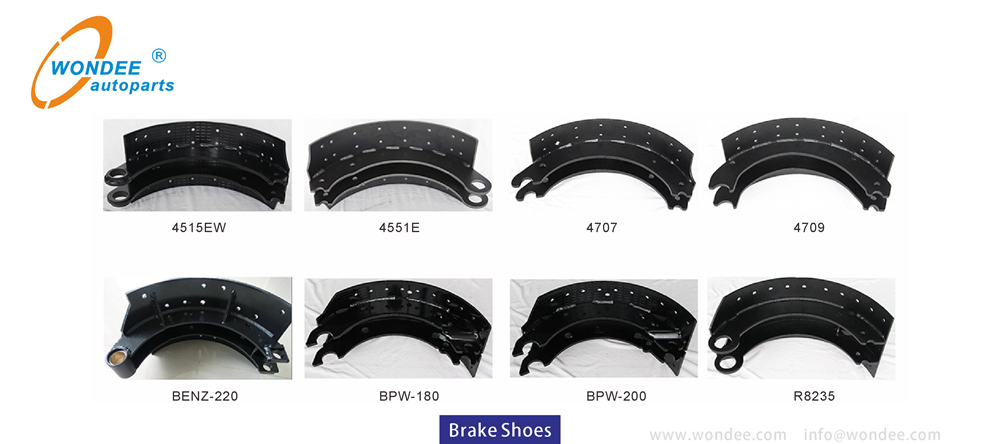

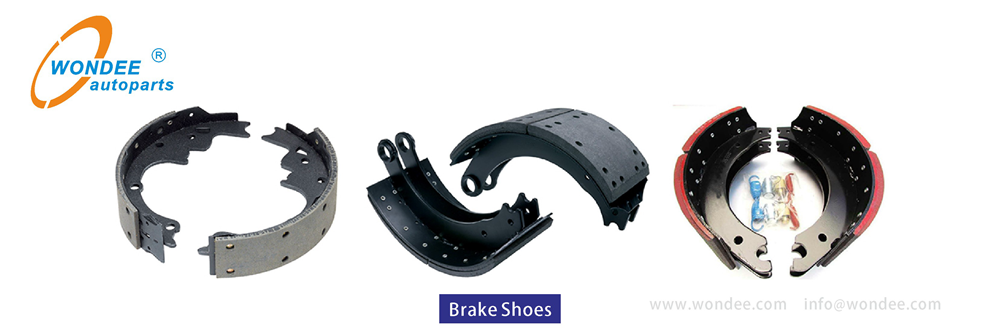

| أنواع أحذية الفرامل | صب أحذية الفرامل أحذية الفرامل الملحة واللحام |
| العلامات التجارية القابلة للتبديل | BPW ، Fuwa ، Mercedes Benz ، Volvo ، Scania ، Renault ، DAF ، Man ، Howo ، Iveco ، Sino ، Kaessb ، Kessler ، Sisu ، Neoplan ، Daewoo ، Tatra Maz Liaz Karosa Ikarus ، SAF ، DHS ، Ror ، Fruehauf ، Gunite ، Webb ، Kic ، Hino ، Nissan ، Mitsubishi ، Foso ، Isuzu ، York ، Trailer ، Trailor ، old. |
| Replacements | BPW180 (Old) ، BPW200 (NEW) ، BPW220 (NEW) ، SAF180 (Old) ، SAF200 (OLD) ، 4515Q ، 4515E ، 4515FS ، 4515 ، 4551q ، 4551e ، 4551 ، 4707 ، 4709 ، 4311e ، 4524q ، 4702 ، 1443e ، 1308q ، 1308e ، 1308p ، 4516q ، 4516 ، 4514 ، 11.5y ، 11.5fuhua ، 3502550 ، 3502550 ، 46.17.0 ، 05.091.27.54.2 ، 05.091.27.83.0 ، 05.091.28.29.0 ، 3054.0052. 007 ، 152.24724 ، eaton819707 ، eaton805442 Eaton805460 ، Meritor A3222E1383 ، Meritor A3222M223 ، Eaton807685 ، Meritor A3222F1982 ، Meritor A322201837 ، Eaton1005840 ، Meritor A3222C1381 |
| أحجام الفرامل | 420 × 150 مم ، 420 × 180 مم ، 420 × 200 مم ، 420 × 220 مم ، 311 × 190 مم ، إلخ. |
| الألوان | أحمر ، أسود ، رمادي ، أزرق ، إلخ. |

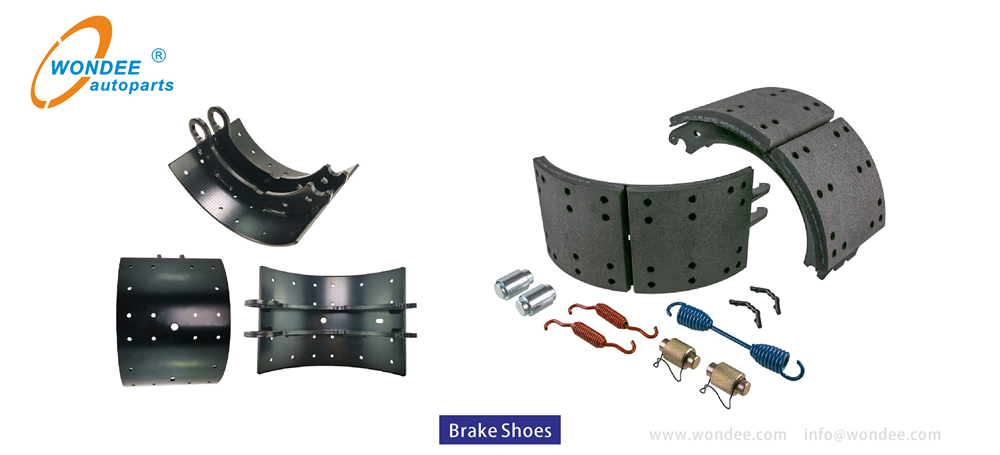

| أجزاء اختيارية | بطانة الفرامل ، برشام ، مجموعة إصلاح من حذاء الفرامل ، إلخ. |
| طَرد | البليت. |
| المعايير مُنفّذ | IATF 16949 ، ISO9001-2015 ، JT/T 475-2020 |
| دفع | TT ، LC ، DP |
| المهلة | حوالي 10 ~ 15 يوم عمل |
| مو | وحدة 1 |
المعلمات
سلسلة أحذية Wondee Hight Duty Brake:

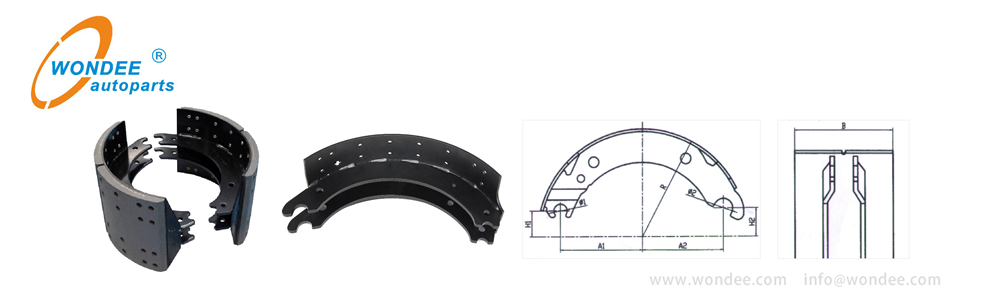

نموذج: | OEM رقم | حجم الفرامل | R | φ1 | φ2 | A1+A2 | B | H1 | H2 |
(مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | ||
BPW180 (النموذج القديم) | 05.091.26.64.2 | φ420x180 | R205 | φ26 | φ36 | 317.7 | 180 | 51 | 51 |
BPW180 (نموذج جديد) | 05.091.46.17.0 | φ420x180 | R205 | φ26 | φ36 | 317.7 | 180 | 49.17 | 54.1 |
BPW200 (النموذج القديم) | 05.091.27.54.2 | φ420x200 | R205 | φ26 | φ36 | 317.7 | 200 | 51 | 51 |
BPW200 (نموذج جديد) | 05.091.27.83.0 | φ420x200 | R205 | φ26 | φ36 | 317.7 | 200 | 49.17 | 54.1 |
BPW220 (نموذج جديد) | 05.091.28.29.0 | φ420x220 | R205 | φ26 | φ36 | 317.7 | 220 | 49.17 | 54.1 |
BPW360 | 05.091.19.07.0 | φ360x200 | R175 | φ26 | φ36 | 255.18 | 200 | 52.2 | 52.2 |
BPW3020 | 05.091.14.46.0 | φ300x200 | R145.5 | φ26 | φ36 | 223 | 200 | 42.35 | 43.05 |
SAF180 (النموذج القديم) | 3.054.0052.00 | φ420x180 | R205 | φ31.9 | φ19 | 323.85 | 180 | 36.5 | 31.75 |
SAF200 (النموذج القديم) | 3.054.0053.00 | φ420x200 | R205 | φ31.9 | φ19 | 323.85 | 200 | 36.5 | 31.75 |
SAF-SK9 | 3.054.0120.00 | φ420x180 | R203 | φ40 | φ20 | 323.85 | 180 | 51.7 | 45.46 |
SAF-SK11 | 3.054.0122.00 | φ420x200 | R203 | φ40 | φ20 | 323.85 | 200 | 51.7 | 45.46 |
SAF203 | ل SAF | φ419x203 | R203 | φ31.9 | φ20 | 323.85 | 203 | 49.2 | 44.45 |
4515Q | 152.05.533 | φ419x177.8 | R203 | φ25.6 | φ19.2 | 323.85 | 177.8 | 49 | 45 |
4515E | 150.25.412 | φ419x177.8 | R203 | φ32 | φ19 | 323.85 | 177.8 | 39.2 | 32.48 |
4515p | A-JA0508-001 | φ419x177.8 | R203 | φ32 | φ19 | 323.52 | 177.8 | 49.3 | 50.9 |
4515 | ل fuwa | φ419x177.8 | R203 | φ27 | φ19.05 | 323.85 | 177.8 | 48.5 | 50.9 |
4551Q | 152.05.191 | φ419x219 | R203 | φ25.6 | φ19.2 | 323.85 | 219 | 49 | 45 |
4551E | 152.00.007 | φ419x219 | R203 | φ32 | φ19 | 323.85 | 219 | 39.2 | 32.48 |
4551p | φ419x219 | R203 | φ32 | φ19 | 323.52 | 219 | 49.3 | 50.9 | |
4551 | ل fuwa | φ419x219 | R203 | φ27 | φ19.05 | 323.85 | 219 | 48.5 | 50.9 |
4707 | 152.24.724 | φ419x177.8 | R203 | φ25.6 | φ19 | 323.7 | 177.8 | 47.75 | 47.5 |
4709 | إيتون 819707 | φ419x177.8 | R204.32 | φ35 | φ20.6 | 312.72 | 176.5 | 49.19 | 17.3 |
1443e | إيتون 807685 | φ381x101.5 | R187 | φ35 | φ18.8 | 295.5 | 101.5 | 49.5 | 0 |
4516 | φ419x203 | R203 | φ27 | φ19.05 | 323.85 | 203 | 48.5 | 50.9 | |
بنز 162 | A620 420 0019 | φ400x162 | R200 | φ20 | φ34 | 318 | 162 | 54.37 | 40.87 |
بنز 182 | A620 420 0319 | φ400x182 | R200 | φ20 | φ34 | 318 | 182 | 54.37 | 40.87 |
بنز 222 | A620 420 0519 | φ400x222 | R200 | φ20 | φ34 | 318 | 222 | 54.37 | 40.87 |
ملاحظة: أحذية الفرامل التي تم تراكمها لأرقام OEM ورسومات التفاصيل.
المنتجات
يتم تحديد تأثير الفرامل لنظام الفرامل المركبة في النهاية من خلال أحذية الفرامل ، وبالتالي فإن جودة أحذية الفرامل مهمة جدًا لتأثير الكبح. هناك نوعان شائعان من أحذية الفرامل: يتم استخدام أحدهما للأقراص منصات الفرامل من نوع الفرامل ، والثاني هو حذاء الفرامل من فرامل الأسطوانة.
يشير حذاء الفرامل إلى الملحق الذي يتم دفعه من خلال عمل كاميرا الفرامل أو قضيب الدفع لقمع أسطوانة الفرامل ولعب دور الفرامل. يتم تثبيته على أسطوانة الفرامل وهو أحد أجزاء الأمان الرئيسية في نظام فرامل السيارات.

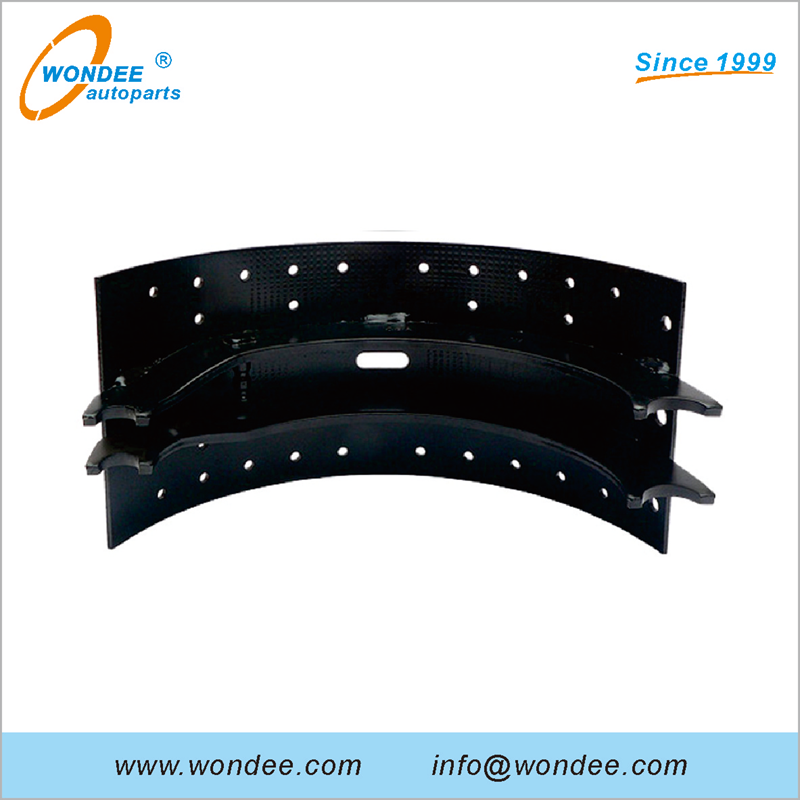

شكل أحذية الفرامل يشبه شكل نصف القمر. عندما يتم تشغيل الفرامل ، يتم تمديد أحذية الفرامل على شكل نصف قمر تحت حركة أسطوانة عجلة الفرامل ، ودعم أحذية الفرامل وفرك على الجدار الداخلي لطبلة الفرامل لإبطاء أو التوقف.
حذاء الفرامل هو الجزء الاحتكاري من فرامل الأسطوانة ، التي تحمل دفع المشغل ، والقوة العادية والقوة العرضية لطبلة الفرامل ، وقوة التفاعل الداعمة ، ويجب أن يكون لها صلابة مناسبة. بالإضافة إلى وجود القوة والصلابة المطلوبة كمكون ، يجب أن يكون لها أيضًا معامل احتكاك مرتفع ومستقر قدر الإمكان ، وكذلك مقاومة التآكل المناسبة ومقاومة الحرارة وتبديد الحرارة وقدرة الحرارة.
