إدخال غطاء فتحة الناقلة الوقود (الجزء 1)

تصفح الكمية:0     الكاتب:ووندي الطيار الآلي     نشر الوقت: 2022-08-18      المنشأ:Wondee Autoparts

رسالتك

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

مقدمة من غطاء فتحة الناقلة الوقود (الجزء 1)

- التكوين ، معيار الجودة ، التعريف ، التثبيت ، التشغيل والصيانة


1. مقدمة المنتج

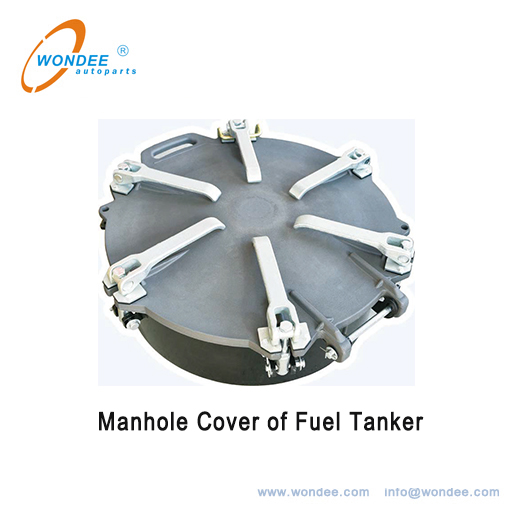

يتم تثبيت غطاء فتحة الفتحة في الجزء العلوي من خزان ناقلة الوقود مع وظائف التنفس الداخلي وعادم الطوارئ. يحافظ صمام التنفس الداخلي على الضغط الداخلي والضغط الخارجي للخزان في توازن أثناء النقل النفطي. عندما يرتفع الضغط داخل الخزان بشكل حاد ، سيبدأ جهاز عادم الطوارئ تلقائيًا في إطلاق الضغط الداخلي. حتى في حالة وقوع حادث ناقلة الوقود ، يظل جهاز مضاد للتدفق لصمام التنفس الداخلي مغلقًا ، ولن يتم تسريب الوسيلة في الخزان لمنع الحوادث الرئيسية. يمكن تثبيت غطاء فتحة الفتحة مع صمام استرداد الزيت والغاز ، وفتحة قياس الزيت ، وقضيب مسبار مضادات الفائض ، وما إلى ذلك كما هو مبين في الشكل 1 أدناه.

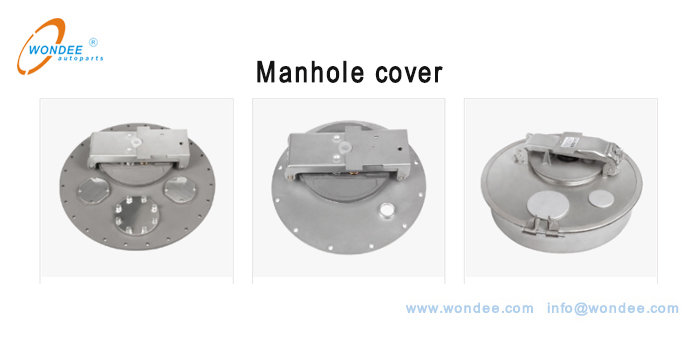

غطاء فتحة

(الشكل 1. غطاء فتحة)


2. الهيكل والتكوين


تتكون مجموعة غطاء فتحة Manole بشكل رئيسي من لوحة غطاء فتحة ، ولوحة غطاء منفذ التغذية (بما في ذلك صمامين تنفس ، ولوحة ضغط علوية ، ولوحة ضغط أقل ، و 4 نوابض لضغط التهوية في حالات الطوارئ) ، وألواح غطاء منفذ محفوظة ، كما هو موضح في الشكل 2 أدناه.

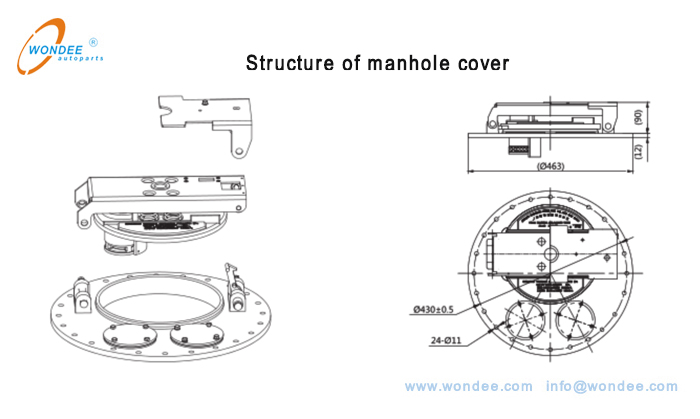

هيكل غطاء فتحة

(الشكل 2. هيكل غطاء فتحة الفتحة)



3. جودة معيار

يجب أن يتوافق غطاء فتحة الفتحة لـ QC/T1065-2017 (ناقلة الطرق لغطاء البضائع السائلة القابلة للاشتعال) معيار صناعة السيارات.



4. المصطلحات والتعاريف المشتركة

(1) (فتحة)

فتحة في جسم الخزان التي تسمح للموظفين بالدخول والخروج.


(2) (غطاء ثقب)

لوحة الغلاف التي تغلق فتحة الفتحة ، بعد الافتتاح ، يمكن للموظفين الدخول والخروج من الخزان.


(3) (مقعد حلقة الرقبة ثقب مانحول)

الأجزاء الهيكلية على جسم الخزان لتركيب أغطية فتحة.


(4) (حشية غطاء ثقب)

عنصر الختم بين غطاء فتحة الفتحة ومقعد الفتحة.


(5) (جهاز إطلاق ضغط الطوارئ)

جهاز لإطلاق الضغط بسرعة في الخزان عندما يكون الضغط في الخزان غير طبيعي.


(6) (ضغط إطلاق الطوارئ)

ضغط الإصدار الذي حدده جهاز إطلاق الطوارئ.


(7) (منفذ التغذية)

فتحة في غطاء فتحة التحميل المتوسط.


(8) (جهاز أمان الفتح الثانوي)

جهاز لإطلاق ضغط الغاز في الخزان مقدمًا قبل فتح منفذ التغذية بالكامل.


5. تركيب غطاء فتحة

عند تثبيت غطاء فتحة الفتحة ، يجب أن يكون عمود المفصلات الدوارة عموديًا على اتجاه طول شعاع السيارة. يمكن للمستخدم أيضًا تغيير اتجاه التثبيت وفقًا للاحتياجات الفعلية. في عملية التثبيت والمناولة ، انتبه إلى عدم إتلاف سطح مفصل التثبيت لغطاء فتحة الفتحة لتجنب التأثير على أداء الختم. يجب إيلاء اهتمام خاص إلى غسالة مانعة لغطاء ثقب ومركبة الخزان لتجنب أضرار الخدش أثناء التثبيت ، مما سيؤثر على تأثير الختم.


جهاز عادم الطوارئ: يمكن لهذا الجهاز استنفاد الهواء تلقائيًا في حالة وقوع حادث ناقلة الوقود أو عندما يكون الخزان في حريق ويجب إطلاق الضغط في الخزان تحت درجة حرارة عالية لمنع الانفجار. عندما يصل الضغط في الخزان إلى 21-35KPa ، سيبدأ جهاز العادم في حالات الطوارئ في العمل ، ويبلغ الحد الأقصى لحجم العادم 7000 متر مكعب/ساعة أو أكثر. يمكن أن يمنع بشكل فعال حوادث الانفجار من الناقلات.



6. استخدام وتشغيل وصيانة

الاستخدام: تم اختبار غطاء فتحة قبل التسليم ويمكن استخدامه بعد التثبيت. أثناء الاستخدام ، لا يُسمح بضبط صمام التنفس وجهاز صمام التهوية في حالات الطوارئ (مثل الربيع).


عملية:


(1) تسلسل الافتتاح كما يلي:

أ. أدخل المفتاح في ثقب المفتاح لغطاء الفتحة ؛

ب. تحويل المفتاح عكس اتجاه عقارب الساعة بمقدار 30 درجة ؛

ج. سحب لوحة الضغط العلوية لأعلى.

د. ادفع فتح خطاف القفل في الفتحة المربعة من لوحة الضغط السفلى

وارفع نهاية أخرى من لوحة الضغط السفلى لفتح غطاء فتحة.



(2) أغلق غطاء فتحة

أ. اسحب نهاية أخرى من لوحة الضغط السفلية للتدوير حول العمود الثابت لإغلاق غطاء فتحة الفتحة ؛

ب. اسحب نهاية أخرى من لوحة الضغط العلوية للتدوير حول العمود الثابت لقفله.


بواسطة
ووندي الطيار الآلي

2022-8-18
