التطبيقات

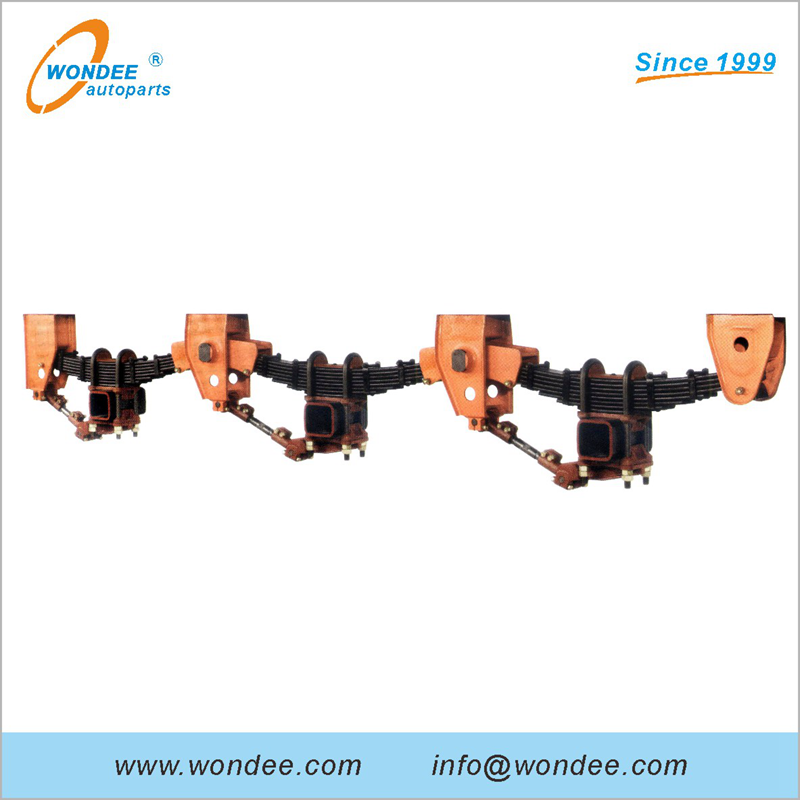

يعد تعليق نصف المقطورة جزءًا مهمًا يربط جهاز السفر وإطار نصف المقطورة.
تنتقل جميع القوى من خلال نظام التعليق. ويقلل التعليق من تأثير الطرق القاسية على السيارة ، ويلعب تأثير امتصاص الصدمات ، ويحسن راحة السيارة.
يتم تطبيق معلقات شبه متقطعة على نطاق واسع على المقطورات الهيكلية ، والمقطورات المنخفضة ، والمقطورات المسطحة ، ومقطورات تفريغ ، ومقطورات نقل السيارات ، ومقطورات خزان النفط ، ومقطورات فان ، ومقطورات كاملة ، ومقطورات النقل الخشبية ، والمركبات الزراعية ، وما إلى ذلك. سلسلة تعليق السلسلة الألمانية ، سلسلة التعليقات الأمريكية ، سلسلة التعليق Bogie/Boogie ، سلسلة التعليق الجوي ، سلسلة التعليق الصارم ، York Suspensions ، ROR المعلقات ، المعلقات Henred ، تعليقات شبه متقطعة ، تعليقات المقطورة وسلسلة الزراعة ، إلخ.
لمعرفة المزيد عنWondeeمشروع تعليق، من فضلك اضغط:
سمات
| نظام إدارة QC | تنفيذ IATF 16949-2016 |
| نظام إدارة جودة الخدمات | تنفيذ ISO 9001-2015 |
| ضمان | 18 شهرًا منذ تاريخ الشحن |
| اجتاز اختبار الجودة | مختبر مستقل في الصين |
| المواد الخام للتعليق | Q235 من أفضل 3 مصانع الصلب في الصين يمكن أن تحقق حياة أطول تحت الأحمال العليا |
| قطع لوحة الصلب بواسطة | آلات قطع البلازما CNC |
| اضغط على تشكيل | 40-800 طن آلات الصحافة الهيدروليكية مع مئات القوالب الدقيقة |
| لحام شماعات من قبل | روبوتات/خطوط لحام CNC التلقائي مع مئات من أدوات التثبيت الدقيقة |
| السطح الأملس بواسطة | طلقة |
| الرسم بواسطة | خط الطلاء التلقائي |
| إنتاج نوابض الأوراق وقطع الأجزاء | أنفسنا لضمان السيطرة على المهلة والجودة |
| شجيرات التعادل | باستخدام المعادن المعدنية المتفجرة أو غير المستقرة لتكون أكثر متانة |
| شجيرات الذراع | استخدام المطاط الطبيعي ليكون أكثر متانة |
| المسمار الأسلحة القابل للتعديل بواسطة | المعالجة المجلفنة لمكافحة التجديد |
| مجموعات من الإخراج السنوي | 50،000+ |
| السوق الخارجية | أكثر من 30 دولة (النمسوليا ، بولاند ، روسيا ، البرازيل ، المكسيك ، تايلاند ، ماليزيا ، سنغافورة ، فيتنام ، الفلبين ، إندونيسيا ، بوليفيا ، الأرجنتين ، تشيلي ، بيرو ، غواتيمالا ، بنما ، مصر ، جنوب أفريقيا ، نيجيريا ، تنزانيا ، إلخ. ) |
| العملاء (في الخارج) | 100+ |
| مساحة الأرض (متر مربع) | 18000+ |
| عدد المعدات (مجموعات) | 200+ |
| الموظفين | 120+ |
| المهندسون | 12+ |
| الشهادات المتاحة | COC ، PVOC ، CIQ ، SONCAP ، C/O ، Form E ، Form A. |
معلومات شاملة عن التعليق:
| أنواع التعليق | سلسلة تعليق السلسلة الألمانية ، سلسلة التعليقات الأمريكية ، سلسلة التعليق Bogie/Boogie ، سلسلة التعليق الجوي ، سلسلة التعليق الصارم ، York Suspensions ، ROR المعلقات ، المعلقات Henred ، تعليقات شبه متقطعة ، تعليقات المقطورة وسلسلة الزراعة ، إلخ. |
| العلامات التجارية القابلة للتبديل | BPW Suspensions ، Fuwa Suspension ، York Suspensions ، ROR Suspensions ، Henred Supkingions. |
| Replacements | FW880201A, FW880202A, FW880203A, FW880201B, FW880202B, FW880203B, FW880301A, FW880302A, FW880303A, FW880301B, FW880302B, FW880303B, FW860201A, FW860202A, FW860203A, FW860201B, FW860202B, FW860203B, FW860301A, FW860302A, FW860303A, FW860301B, FW860302B, FW860303B, FW86. 2/1310/250/BQ6/9 ، FW86.2/1360/250/BQ6/9 ، FW86.3/1310/250/BQ6/9 ، FW86.3/1360/250/BQ6/9. |
| كمية المحاور المثبتة بما في ذلك | معلقات 1 محور ، معلقات ثنائي المحور ، معلقات 3 محاور ، معلقات 4 محاور ، إلخ. |
| موضع المحاور المثبت بما في ذلك | Overlung & interslung. |
| نوع حزم المحور المثبت بما في ذلك | معلقات شعاع المحور المربع والمحور |
| Hanger thickness | 6 mm, 8 mm, 10 mm |
| Equalizer thickness | 8 mm, 10 mm, 12 mm |
| Equalizer pin diameter | 50 mm, 60 mm, 70 mm |
| Axis (torque arm pin) diameter | 28 mm, 36 mm |
| Arm bushes | Natural rubber, composite bushings, urethane rubber, used rubber, etc. |
| الينابيع ورقة | 90x16x7 leaves, 90x16x9 leaves, 100x16x10 leaves, 100x12x12 leaves, 100x12x14 leaves, 100x14x12 leaves, 75x13x8 leaves, 75x13x9 leaves, 75x14x8 leaves, 75x14x9 leaves, etc. |
| الألوان | Red, black, grey, blue, etc. |
| Optional parts/components | Front hangers, rear hangers, center hangers, equalizers, equalizer pins, equalizer bushes, brackets, axle seats, axises, bushes, leaf springs, U-bolts, bolts, fixed arms, adjustable arms, hanger spacers, reinforcing plates, reinforcing brackets for equalizers, etc. |
| طَرد | * 30 sets~35 sets of suspensions with leaf springs in one 20 ft container; * 60 sets~70 sets of suspensions without leaf spring in one 20 ft container; * Mixed load with other trailer parts. |
| Standards implemented | IATF 16949-2016, ISO 9001-2015. |
| قسط | TT, LC, DP. |
| المهلة | About 10~15 working days |
| MOQ | 1 مجموعة |
المعلمات
American Type Suspension Series

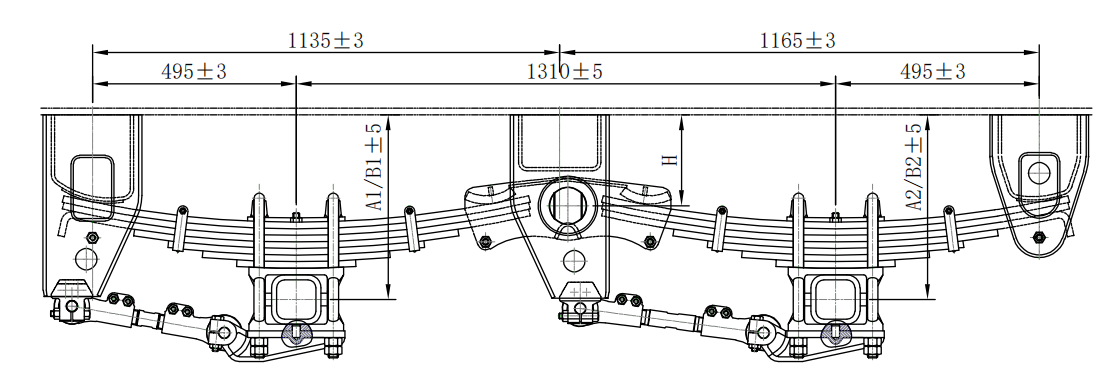

-WD88 Type Suspension Series
WD88.02 Tandem (2-axle) Suspensions
| نموذج | Height of towing plate (mm) | A1 (mm) | A2 (mm) | همم) | Axle Loading (kg) | إستبدال |
| WDA2183908801 | 1180 | 441 | 433 | 183 | 13,000 * 2 | FW880201A |
| WDA2223908801 | 1220 | 481 | 473 | 223 | 13,000 * 2 | FW880202A |
| WDA2253908801 | 1250 | 511 | 503 | 253 | 13,000 * 2 | FW880203A |
| WDA2164908801 | 1180 | 422 | 414 | 164 | 13000 * 2 | FW880201B |
| WDA2204908801 | 1220 | 462 | 454 | 204 | 13000 * 2 | FW880202B |
| WDA2234908801 | 1250 | 492 | 484 | 234 | 13000 * 2 | FW880203B |

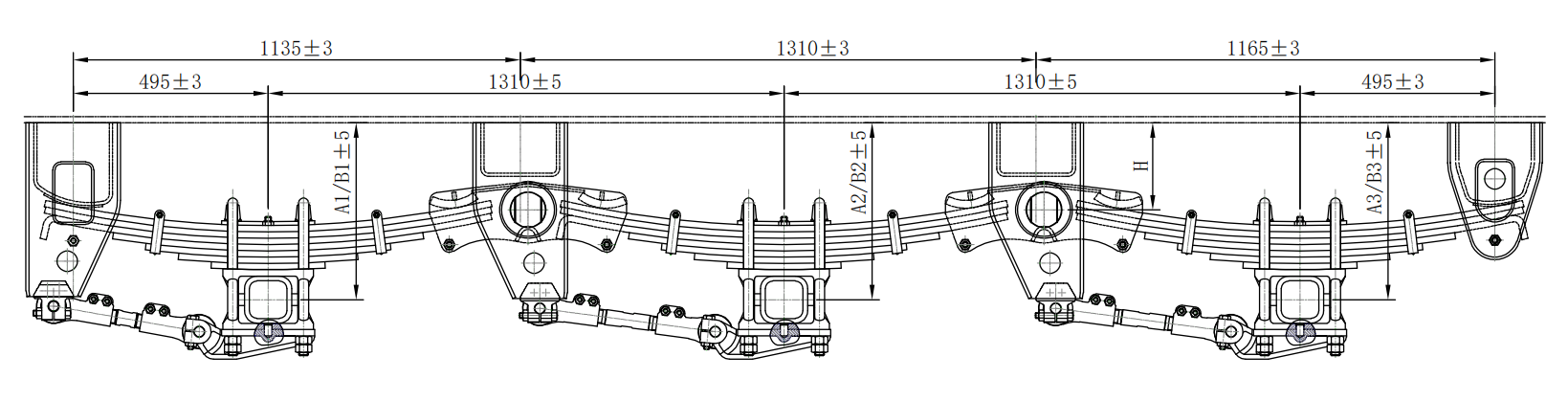

WD88.03 TRI (3-AXLE) المعلقات
| نموذج | ارتفاع لوحة القطر (مم) | A1 (مم) | A2 (مم) | A3 (مم) | همم) | تحميل المحور (كجم) | إستبدال |
| WDA3185908801 | 1180 | 457 | 448 | 435 | 185 | 13000 * 3 | FW880301A |
| WDA3225908801 | 1220 | 497 | 488 | 475 | 225 | 13000 * 3 | FW880302A |
| WDA3255908801 | 1250 | 527 | 518 | 505 | 255 | 13000 * 3 | FW880303A |
| WDA3166908801 | 1180 | 438 | 429 | 416 | 166 | 13000 * 3 | FW880301B |
| WDA3206908801 | 1220 | 478 | 469 | 456 | 206 | 13000 * 3 | FW880302B |
| WDA3236908801 | 1250 | 508 | 499 | 486 | 236 | 13000 * 3 | FW880303B |
ملحوظة:
(1) demension \"A1 ، A2 ، A3 \": Unladen
(2) مناسبة للمحاور المستديرة/المربعة
(3) نابض الورقة المقترح: 90 × 16 × 7 أجهزة كمبيوتر
-WD86 نوع سلسلة التعليق الثقيل

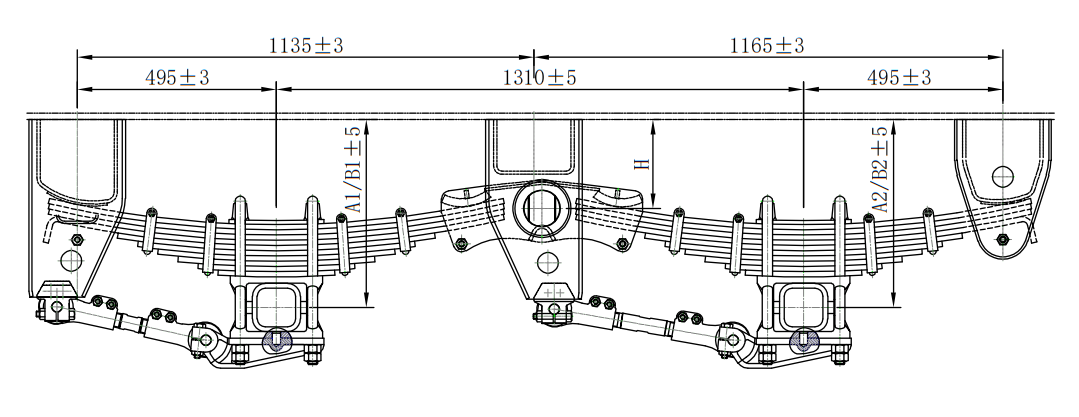

WD86.02 TANDEM (2-AXLE) المعلقات
| نموذج | ارتفاع لوحة القطر (مم) | A1 (مم) | A2 (مم) | همم) | تحميل المحور (كجم) | إستبدال |
| WDA2183908601 | 1180 | 473 | 465 | 183 | 16000 * 2 | FW860201A |
| WDA2223908601 | 1220 | 513 | 505 | 223 | 16000 * 2 | FW860202A |
| WDA2253908601 | 1250 | 543 | 535 | 253 | 16000 * 2 | FW860203A |
| WDA2164908601 | 1180 | 454 | 446 | 164 | 16000 * 2 | FW860201B |
| WDA2204908601 | 1220 | 494 | 484 | 204 | 16000 * 2 | FW860202B |
| WDA2234908601 | 1250 | 526 | 518 | 234 | 16000 * 2 | FW860203B |
WD86.03 TRI (3-AXLE) المعلقات
| نموذج | ارتفاع لوحة القطر (مم) | A1 (مم) | A2 (مم) | A3 (مم) | همم) | تحميل المحور (كجم) | إستبدال |
| WDA3183908601 | 1180 | 489 | 480 | 467 | 183 | 16000 * 2 | FW860301A |
| WDA3223908601 | 1220 | 529 | 520 | 507 | 223 | 16000 * 2 | FW860302A |
| WDA3253908601 | 1250 | 599 | 550 | 537 | 253 | 16000 * 2 | FW860303A |
| WDA3164908601 | 1180 | 470 | 461 | 448 | 164 | 16000 * 2 | FW860301B |
| WDA3204908601 | 1220 | 510 | 501 | 588 | 204 | 16000 * 2 | FW860302B |
| WDA3234908601 | 1250 | 540 | 531 | 518 | 234 | 16000 * 2 | FW860303B |
ملحوظة:
(1) demension \"A1 ، A2 ، A3 \": Unladen
(2) مناسبة للمحاور المستديرة/المربعة
(3) نابض أوراق مقترح: 90 × 16 × 9 أجهزة كمبيوتر
-WD86 نوع سلسلة التعليق السفلي للخدمة الثقيلة

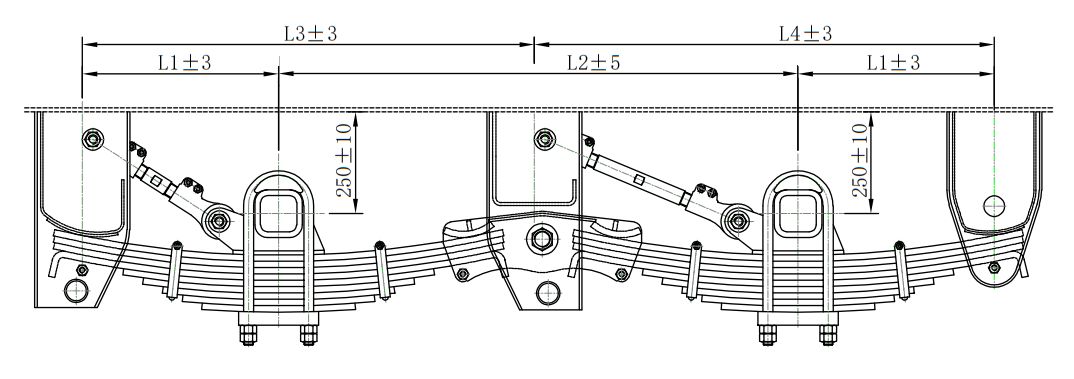

WD86.21 TANDEM (2-AXLE) Underslung Suspuesions
| نموذج | L1 (مم) | L2 (مم) | L3 (مم) | L4 (مم) | تحميل المحور (كجم) | إستبدال |
| WDA2250908602 | 495 | 1310 | 1135 | 1165 | 16000 * 2 | FW86.2/1310/250/BQ6/9 |
| WDA2250908603 | 495 | 1360 | 1160 | 1190 | 16000 * 2 | FW86.2/1360/250/BQ6/9 |

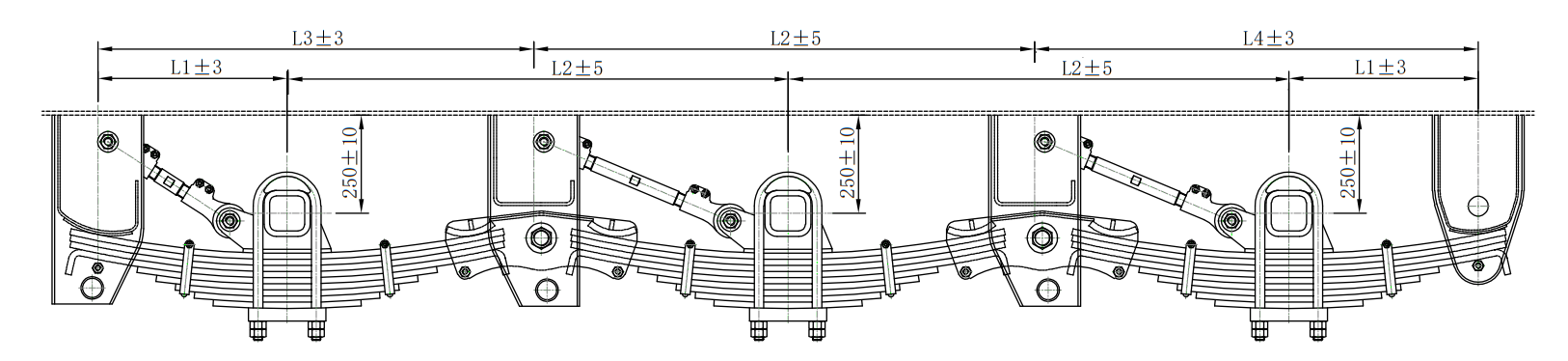

WD86.31 TANDEM (2-AXLE) تعلق Underslung
| نموذج | L1 (مم) | L2 (مم) | L3 (مم) | L4 (مم) | تحميل المحور (كجم) | إستبدال |
| WDA3250908602 | 495 | 1310 | 1135 | 1165 | 16000 * 2 | FW86.3/1310/250/BQ6/9 |
| WDA3250908603 | 495 | 1360 | 1160 | 1190 | 16000 * 2 | FW86.3/1360/250/BQ6/9 |
ملحوظة:
(1) مناسبة للمحاور المستديرة/المربعة
(2) نابض الورقة المقترح: 90 × 16 × 9 أجهزة كمبيوتر
-WD68 سلسلة التعليق ختم النوع

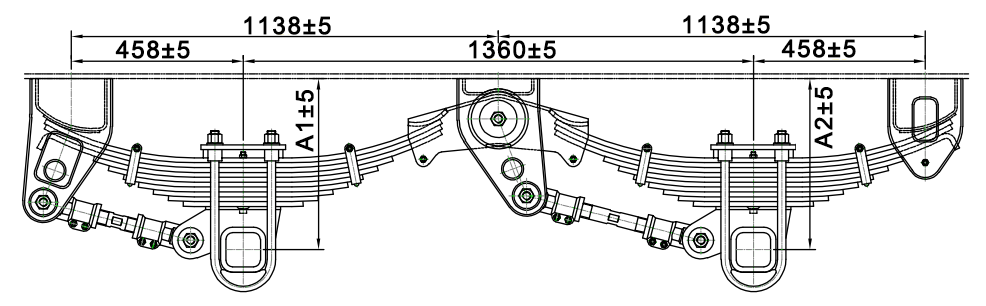

WD68.21 AR5 Tandem (2-axle) تعليق
| نموذج | A1 (مم) | A2 (مم) | تحميل المحور (كجم) | إستبدال |
| WDA2440756801 | 440 | 440 | 11000 * 2 | FW68.21HHAR05 |
| WDA2415756801 | 415 | 415 | 11000 * 2 | FW68.21MMOR05 |
| WDA2390756801 | 390 | 390 | 11000 * 2 | FW68.21llar05 |
| WDA2440756802 | 440 | 415 | 11000 * 2 | FW68.21HMAR05 |
| WDA2415756802 | 415 | 390 | 11000 * 2 | FW68.21MLAR05 |

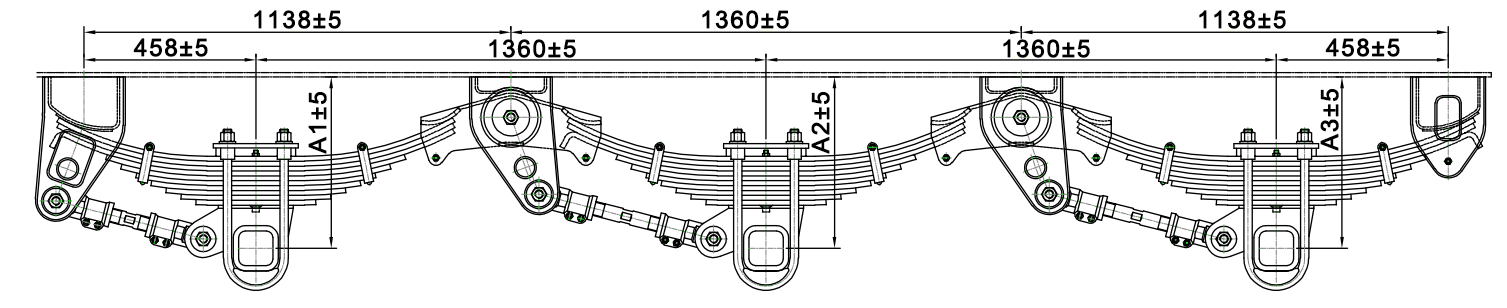

WD68.31 AR5 TRI (3-AXLE) تعليق
| نموذج | A1 (مم) | A2 (مم) | A3 (مم) | تحميل المحور (كجم) | إستبدال |
| WDA3440756801 | 440 | 440 | 440 | 16000 * 2 | FW68.31HHAR05 |
| WDA3415756801 | 415 | 415 | 415 | 16000 * 2 | FW68.31mmmar05 |
| WDA3390756801 | 390 | 390 | 390 | 16000 * 2 | FW68.31LLLAR05 |
| WDA3440756802 | 440 | 415 | 390 | 16000 * 2 | FW68.21HMLAR05 |
ملحوظة:
(1) demension \"A1 ، A2 ، A3 \": Unladen
(2) مناسبة للمحاور المستديرة/المربعة
(3) نابض أوراق مقترح: 75 × 13 × 8 أجهزة كمبيوتر
-WD66 نوع سلسلة تعليق خفيفة الوزن

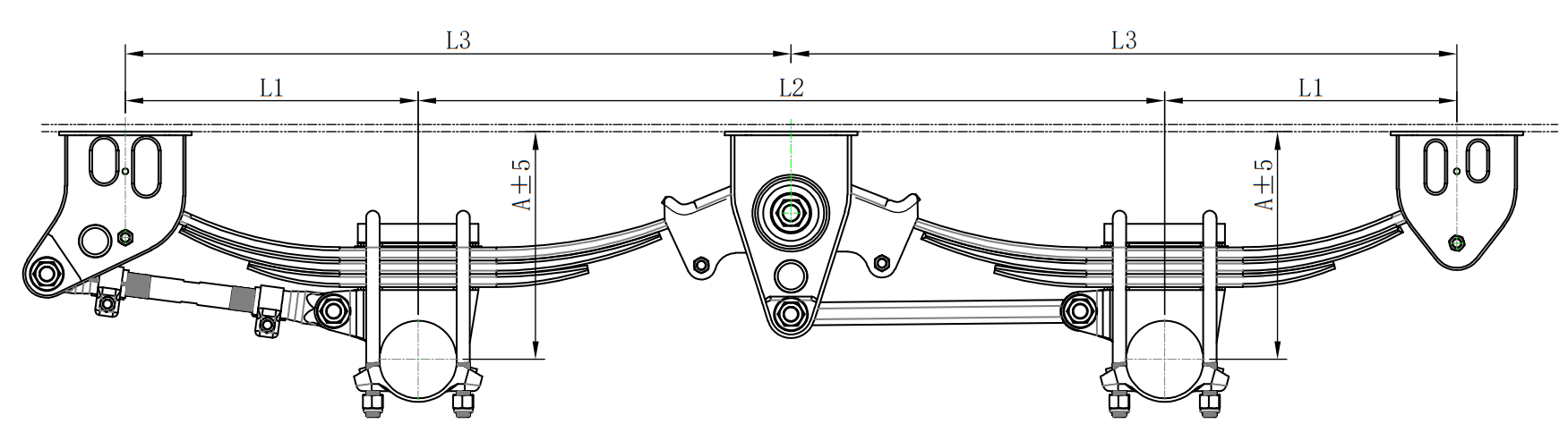

WD66.22 AR5 Tandem (2-AXLE) المعلقات Underslung
| نموذج | A1 (مم) | L1 (مم) | L2 (مم) | L3 (مم) | تحميل المحور (كجم) | إستبدال |
| WDA2390756601 | 390 | 482.5 | 1245 | 1105 | 10000 * 2 | FW66.2/1245/390/AR5/3L |
| WDA2415756601 | 415 | 482.5 | 1245 | 1105 | 10000 * 2 | FW66.2/1245/390/AR5/3L |
| WDA2440756601 | 440 | 482.5 | 1245 | 1105 | 10000 * 2 | FW66.2/1245/390/AR5/3L |
ملحوظة:
(1) demension \"A1 ، A2 ، A3 \": Unladen
(2) مناسبة للمحاور المستديرة/المربعة
(3) نابض أوراق مقترح: 75 × 22 × 3 أجهزة كمبيوتر
-WD20 نوع سلسلة التعليق الثقيل

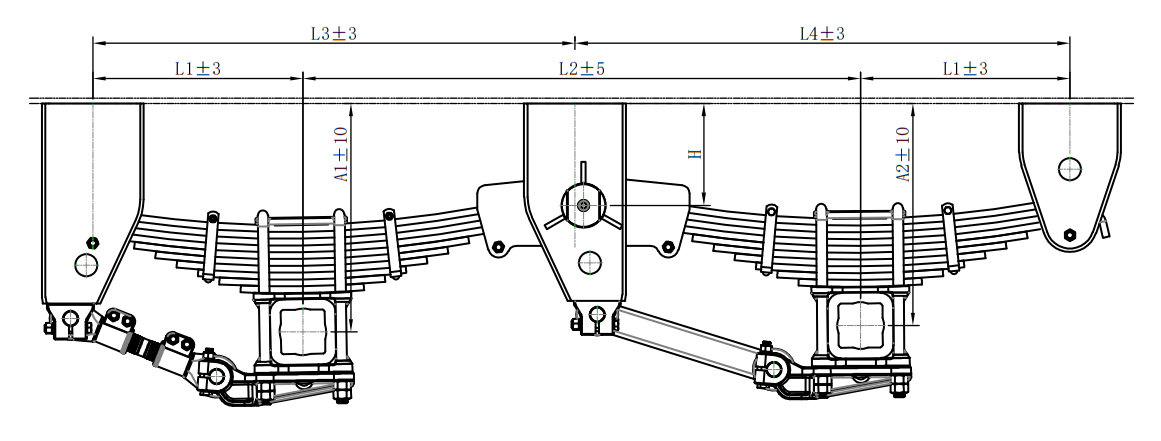

WD20.02 TANDEM (2-AXLE) المعلقات
| نموذج | ارتفاع لوحة القطر (مم) | A1 (مم) | A2 (مم) | همم) | تحميل المحور (كجم) | إستبدال |
| WDA21831002001 | 1180 | 489 | 481 | 183 | 20،000 * 2 | FW200201A |
| WDA22231002001 | 1220 | 529 | 521 | 223 | 20،000 * 2 | FW200202A |
| WDA22531002001 | 1250 | 559 | 551 | 253 | 20،000 * 2 | FW200203A |
| WDA21641002001 | 1180 | 470 | 462 | 164 | 20،000 * 2 | FW200201B |
| WDA22041002001 | 1220 | 510 | 502 | 204 | 20،000 * 2 | FW200202B |
| WDA22341002001 | 1250 | 540 | 532 | 234 | 20،000 * 2 | FW200203B |
WD20.03 TRI (3-AXLE) تعليق
| نموذج | ارتفاع لوحة القطر (مم) | A1 (مم) | A2 (مم) | A3 (مم) | همم) | تحميل المحور (كجم) | إستبدال |
| WDA31831002001 | 1180 | 505 | 496 | 483 | 183 | 20،000 * 2 | FW200301A |
| WDA32231002001 | 1220 | 545 | 536 | 523 | 223 | 20،000 * 2 | FW200302A |
| WDA32531002001 | 1250 | 575 | 566 | 553 | 253 | 20،000 * 2 | FW200303A |
| WDA31641002001 | 1180 | 486 | 477 | 464 | 164 | 20،000 * 2 | FW200301B |
| WDA32041002001 | 1220 | 526 | 517 | 504 | 204 | 20،000 * 2 | FW200302B |
| WDA32341002001 | 1250 | 556 | 547 | 534 | 234 | 20،000 * 2 | FW200303B |
ملحوظة:
(1) demension \"A1 ، A2 ، A3 \": Unladen
(2) مناسبة للمحاور المستديرة/المربعة
(3) نابض الورقة المقترح: 100 × 16 × 10 أجهزة كمبيوتر

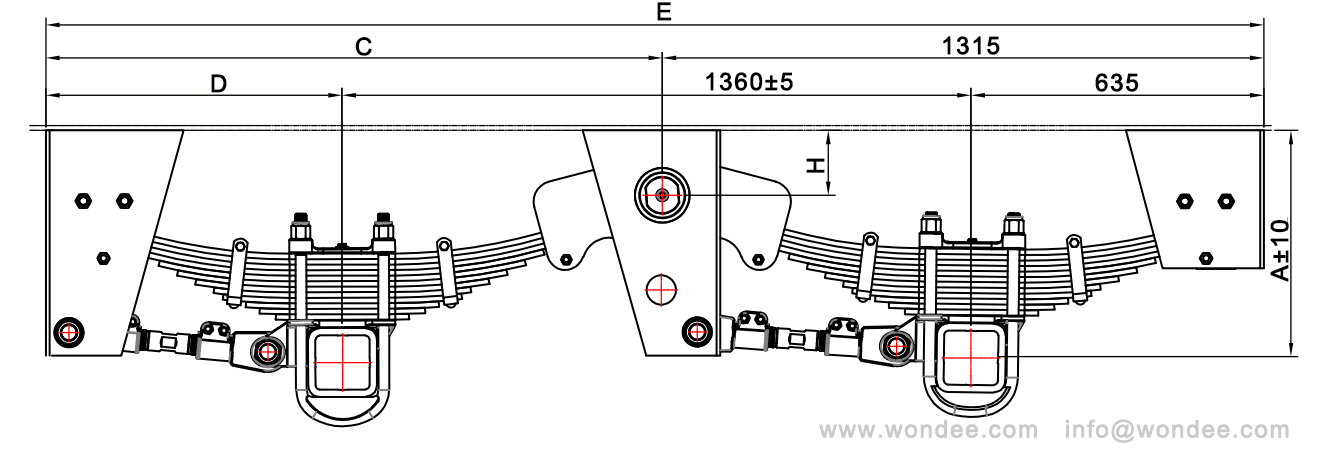

سلسلة تعليق النوع الألماني (نوع BPW)
WDGB02 Tandem (2-axle) المعلقات
| نموذج | همم) | أ (مم) | ج (مم) | د (مم) | ه (مم) | ورقة الربيع |
| WDGB21551001201 | 155 | 490 | 1295 | 615 | 2610 | 100 × 12 × 12 |
| WDGB21551001401 | 155 | 514 | 1295 | 615 | 2610 | 100 × 12 × 14 |

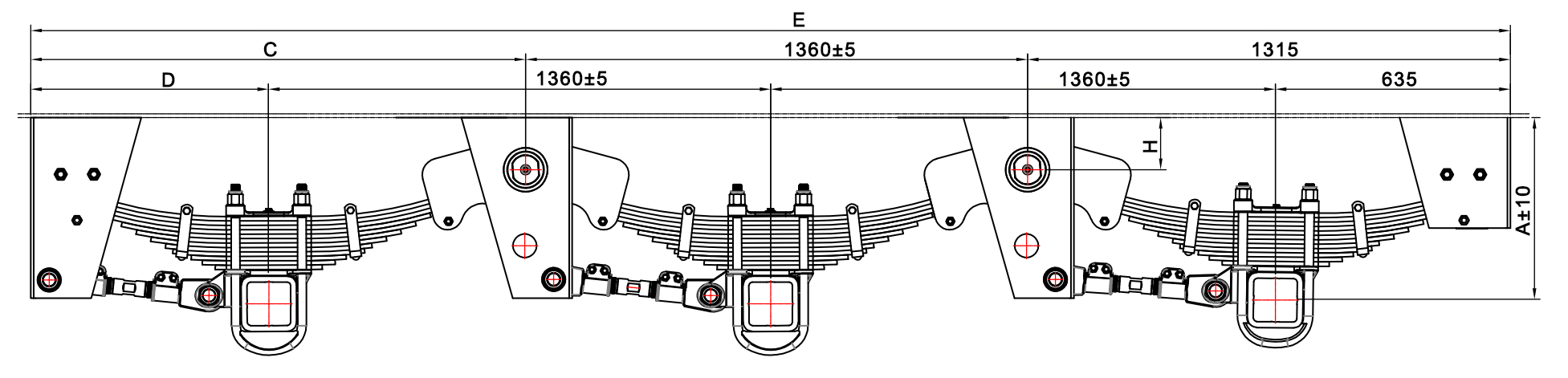

WDGB03 TRI (3-AXLE) تعليق
| نموذج | همم) | أ (مم) | ج (مم) | د (مم) | ه (مم) | ورقة الربيع |
| WDGB31551001201 | 155 | 490 | 1295 | 615 | 3970 | 100 × 12 × 12 |
| WDGB31551001401 | 155 | 514 | 1295 | 615 | 3970 | 100 × 12 × 14 |
ملحوظة:
(1) demension \"a \": Unladen
(2) مناسبة للمحاور المستديرة/المربعة
(3) نابض أوراق مقترح: 100 × 12 × 12 PCS ، 100 × 14 × 12 PCS ، 100 × 12 × 14 PCS

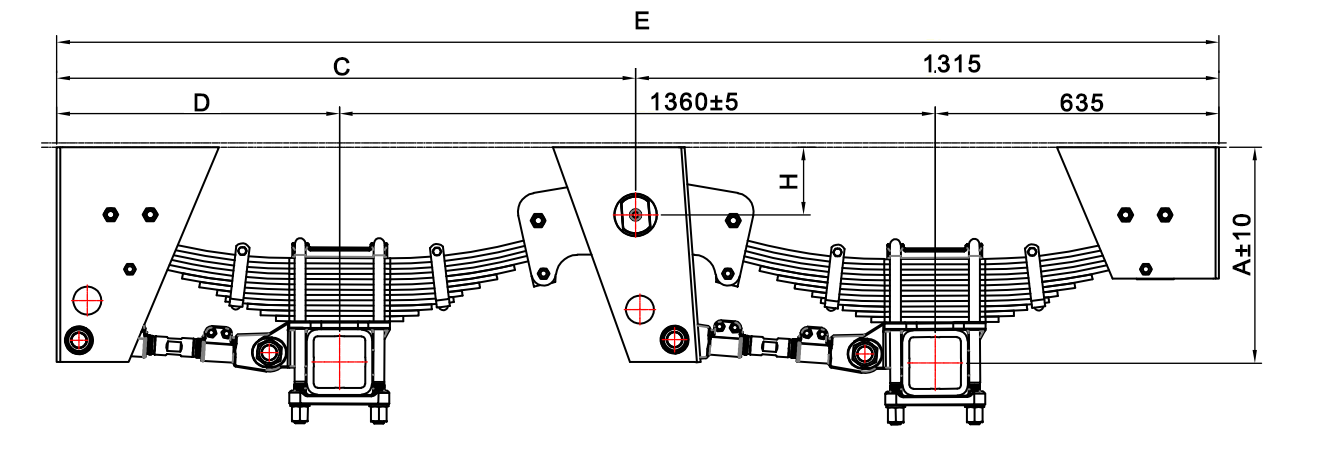

سلسلة تعليق النوع الألماني (نوع SAF)
WDGS02 TANDEM (2-AXLE) المعلقات
| نموذج | همم) | أ (مم) | ج (مم) | د (مم) | ه (مم) | ورقة الربيع |
| WDGS21551001201 | 155 | 500 | 1295 | 615 | 2610 | 100 × 12 × 12 |
| WDGS21551001401 | 155 | 524 | 1295 | 615 | 2610 | 100 × 12 × 14 |

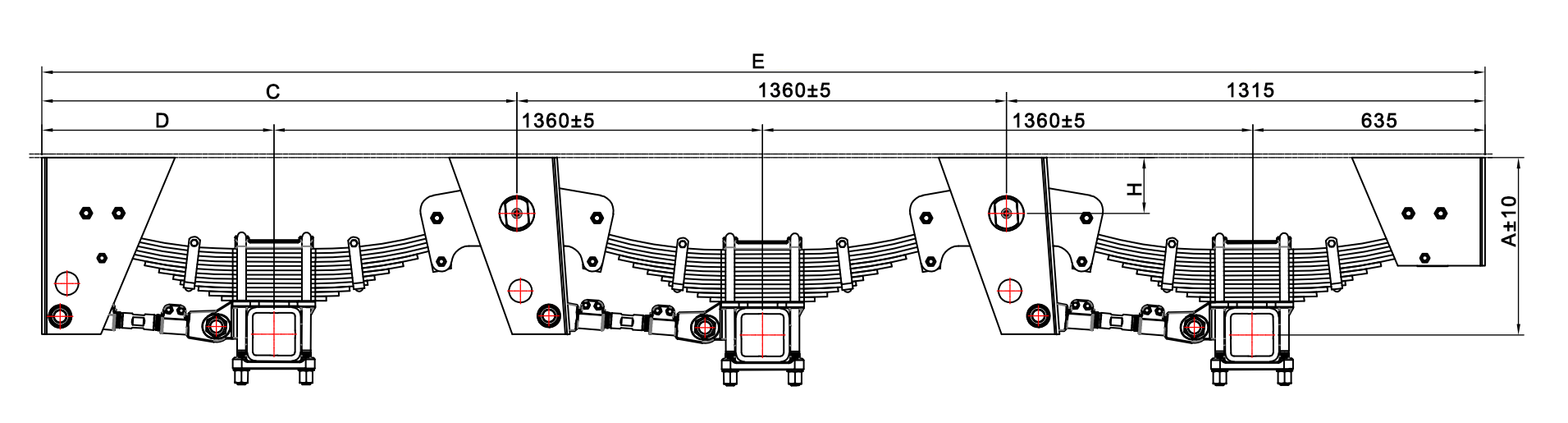

WDGS03 TRI (3-AXLE) المعلقات
| نموذج | همم) | أ (مم) | ج (مم) | د (مم) | ه (مم) | ورقة الربيع |
| WDGS21551001201 | 155 | 500 | 1295 | 615 | 2610 | 100 × 12 × 12 |
| WDGS21551001401 | 155 | 524 | 1295 | 615 | 2610 | 100 × 12 × 14 |
ملحوظة:
(1) demension \"a \": inladen ؛ ملاحظة:
(2) مناسبة للمحاور المستديرة/المربعة
(3) نابض أوراق مقترح: 100 × 12 × 12 PCS ، 100 × 14 × 12 PCS ، 100 × 12 × 14 PCS
إنتاج
ورش عمل من Autoparts Autoparts Semi Trailer Surping:
(ورش عمل المواد الخام ، ورش عمل مكونات ، ورش عمل معالجة التعليق الميكانيكي ، Semi Trailer S.USPensionورش عمل التجميع ، خط الطلاء)
العمليات والمعداتمن Autoparts Autoparts Semi Trailer Surping:
(1. مادة صفيحة فولاذية → 2. لوحة فولاذية CNC تلقائي القطع → 3. شماعات اللكم → 4. الشماعات تشكيل → 5.الشماعات اللحام→ 6. الأكمام (A & B) اللحام → 7. اللقطة peening → 8. اللوحة ← 9. علامة ليزر ← 10. التجميع ← 11. التعبئة → 12. المستودعات)
المنتجات والخدمات اللوجستية من Autoparts Autoparts Semi Trailer Surping:
(الإنتاج النهائي للتعليق الميكانيكي ، شماعات التعليق ، مكونات تعليقات نصف المقطورة ، مستودع التعليق ، تعبئة التعليق ، تحميل حاوية تعليق المقطورة)
أنواع أخرى من Autoparts Autoparts Semi Trailer Surping:
(Germany BPW Type Suspension ، Germany SAF Type Suspension ، American Fuwa Type Suspension with Square Beam ، تعليق نوع Fuwa Underslung الأمريكي مع شعاع مربع ، تعليق نوع Fuwa الأمريكي مع شعاع مستدير ،تعليق نوع Fuwa Underslung الأمريكي مع شعاع مستدير)
أنواع أخرى من Autoparts Autoparts Semi Trailer Surping:
(تعليق نوع YTE ، تعليق نوع ROR ، تعليق نوع Henred Fruehauf ، تعليق المقطورة الزراعية)
عناصر
المكونات وقطع الغيارمن Autoparts Autoparts Semi Trailer Surping:
(شماعات الخطوط ، شماعات الوسطى ، الشماعات الخلفية ، معادلات supension ، دبابيس التعادل ، نوابض الأوراق ، عزم الدوران ، عزم الدوران القابل للتعديل ، u-bolts ، إلخ)
إلى جانب مقطورةالمعلقات الميكانيكية، يوفر Autoparts Wondee أيضًا أنواعًا مختلفة من مكونات نصف المقطورة على النحو التالي:
