تطبيق

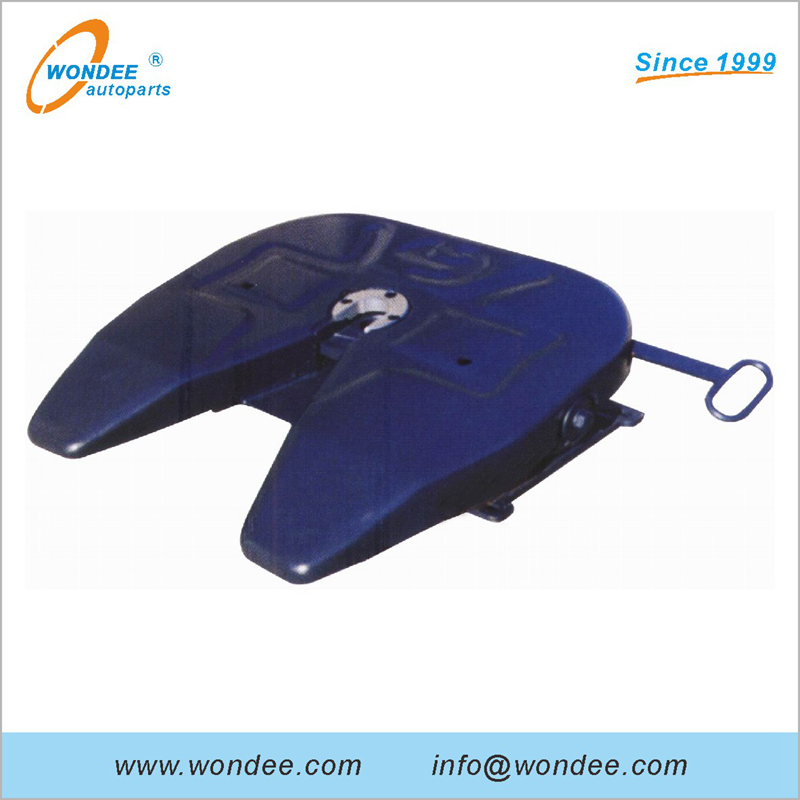

يوفر اقتران العجلات الخامسة الصلة بين شاحنة شبه وشاحنة القطر أو وحدة الجرار ، والمقطورة الرائدة أو دوللي. يتكون الاقتران من قطر kingpin ، دبوس فولاذي رأسي 2-or-3+1⁄2 بوصة (50.8 أو 88.9 مم) يبرز من الجزء الأمامي من الجزء شبه المقطورة ، وجهاز اقتران على شكل حدوة حصان تسمى العجلة الخامسة في الجزء الخلفي من مركبة القطر. مع انتقال الشاحنة المتصلة ، يدور السطح المواجه لأسفل من نصف المقطورة (مع Kingpin في المركز) على السطح المواجه لأعلى للعجلة الخامسة الثابتة ، والتي لا تدور.
تستخدم بعض مقطورات العربة أيضًا تكوين عجلات خامسة ، مع تثبيت الاقتران في سرير شاحنة بيك آب كوسيلة سحب ؛ \"العجلة الخامسة \" لذلك تستخدم في بعض الأحيان كمرادف لمثل هؤلاء المعسكر.
سمات
| نظام إدارة جودة السيارات | تنفيذ IATF16949-2016 |
| نظام إدارة الجودة (الخدمات) | تنفيذ ISO9001-2015 |
| المعايير التقنية | GB/T 31879-2015 ، GB/T 4606 ، GB/T 4607 |
| ضمان | 18 شهرًا منذ تاريخ الشحن |
| مواد خام | Q345 من الصلب المضغوط أو الصلب المصبوب صفيحة أعلى ، قفل أرجوحة الصلب مزورة |
| لوحة أعلى | لوحة أعلى من الصلب المضغوط مع منطقة قفل أمامية مضغوطة ومضطمة |
| قفل | فك قفل الصلب المزور والمشترا والمعالجة بالحرارة مع تعديل قفل بسيط لارتداء المدى الممتد |
| مقبض التشغيل | من السهل سحب مقبض التشغيل مزودة بجهاز قفل ثانوي |
| الترباس تصاعد | قوسين مع نمط الترباس التثبيت القياسي ISO وثقوب التثبيت ممدودة لسهولة استبدال المجال |
| اعمال صيانة | آلية قفل بسيطة مع 4 أجزاء متحركة فقط لسهولة الصيانة والإصلاح والاستبدال |
| سعة التحميل | لا يقل عن المعايير الأوروبية |
| شحم | يتم استخدام الشحوم الخاصة عالية الكفاءة لضمان تأثير التشحيم الجيد في مختلف بيئات العمل وإطالة عمر الخدمة. |
| حجم المبيعات (الوحدات） | 50،000+ في السنة |
| السوق الخارجية | 30+ الدول (تايلاند ، النمسوليا ، سنغافورة ، روسيا ، البرازيل ، ماليزيا ، الفلبين ، إندونيسيا ، المملكة العربية السعودية ، الإمارات العربية المتحدة ، العراق ، جنوب إفريقيا ، نيجيريا ، تنزانيا ، الكاميرون ، الجابون ، إلخ) |
| العملاء (في الخارج) | 40+ |
| مساحة الأرض (متر مربع) | 25000+ |
| عدد المعدات (مجموعات) | 200+ |
| الموظفين | 100+ |
| المهندسون | 6 |
| الشهادات المتاحة | النموذج E ، النموذج A ، COC ، BV ، SGS ، SASO |
معلومات شاملة للعجلات الخامسة:
| سلسلة الإنتاج | تزوير 2 \"، تزوير 3.5 \" ، يلقي 2 \"، يلقي 3.5 \" |
| دبوس الملك المناسب | 2 \"، 3.5 \" أو 50 ، 90 |
| سعة 2 \"(50 مم) قفل دبوس الملك D-value | 20000 كيلوغرام من الحمل العمودي وزن إجمالي 65000 كجم D-Value 152 KN U-VALUE 20 TONNE |
| سعة 3.5 \"(90 مم) قفل دبوس الملك D-value | 30000 كيلوغرام الحمل الرأسي 80،000 كجم من الوزن الإجمالي D-Value 200 Kn U-Value 30 Tonnne |
| ارتفاع (شريحة الشريحة) ارتفاع | 150 مم ، 160 ملم ، 170 ملم ، 172 ملم ، 182 ملم ، 185 ملم ، 195 ملم ، 200 ملم ، 220 ملم ، 225 ملم ، 250 ملم أو 7 \"، 8 \" ، 9 \"، 10 \" أو 11 \" |
| طول سفر لوحة الشريحة | 8 \"، 12 \" ، 16 \"، 24 \" ، 36 \"، 48 \" |
| نوع التأرجح | غير متزوج نوع التأرجح ، نوع التأرجح المزدوج |
| تطبيق | شاحنة السحب ، وحدة الجرار ، مقطورة رائدة أو دوللي ، مركبات خفيفة الوزن ، مقطورات العربة ، حالة طرق متعددة |
| العلامات التجارية القابلة للتبديل | Jost Fifth Wheels ، Saf-Holland Fifth Wheel ، Fuwa Fifth Wheels ، إلخ. |
| Replacements | JSK 35 DV 25 ، JSK39 DV 30 ، JSK 39 DV 35 ، JSK52 ، JSK35DVS ، JSK 36DV ، JSK 39 DV 28 ، FW20-150 ، FW20-185 ، FW28-150 ، FW28-185 ، FW0070 ، FW78Q ، FW78A ، FW78A ، FW78A ، FW78A ، FW78A ، FW78A ، FW78A ، FW78ZB ، FW78ZKB ، FW78S ، FW79S ، FW79H ، FW79F ، GC 6 ، SK-S 36.20 Plus H ، SK-S 36.20 Plus ، SK-S 36.20 Plus W ، SK-S 36.20 Plus D ، SK-S 36.20 Plus ، SK ، SK ، -S 36.20 Plus V ، SK-S 36.20 Plus VW ، FW 3510 ، FW 3110 ، GES 20 ، SK-S 36.20 Plus ، SK-HD 38.36 ، SK-HD 38.36G ، FW0E70 ، FW2E70 ، FW0100 ، FW0165 ، FW3510-TRA ، FW0E70-T ، FW3540 + FW3140 ، FW7E40 |
| الألوان | اللون الأسود اللامع ، الأسود الداكن ، الرمادي ، الأزرق ، الأحمر ، إلخ. |
| المعايير المنفذة | IATF 16949 ، ISO9001-2015 ، GB/T 31879-2015 ، GB/T 4606 ، GB/T 4607 |
| مدة الدفع | TT ، LC ، DP |
| المهلة | حوالي 15 ~ 25 يوم عمل |
| مو | 10 قطع |
المعلمات
سلسلة Wondee Type Type Fifth Wheel Series:
| رقم الصنف. | الحمل الرأسي المقدر | D-value | طول زاوية التأرجح | ارتفاع التثبيت | حجم دبوس الملك | وزن |
| (كلغ) | (KN) | (أ) | (مم) | (مم) | (كلغ) | |
| FW50-FS01 | 20000 | 152 | 12 | 150.5 | 50 (2 \") | 126 |
| FW50-FS02 | 20000 | 152 | 16 | 173 | 50 (2 \") | 130 |
| FW90-FS01 | 25000 | 182 | 12 | 165 | 90 (3.5 \") | 140 |
| FW90-FS02 | 25000 | 182 | 15 | 175 | 90 (3.5 \") | 145 |
سلسلة العجلة الخامسة من نوع Wondee:
| رقم الصنف. | تصنيف عمودي حمل | D-value | زاوية الطول | زاوية التأرجح المستعرض | ارتفاع التثبيت | حجم دبوس الملك | وزن |
| (كلغ) | (KN) | (أ) | (β °) | (مم) | (مم) | (كلغ) | |
| FW50-C01 | 25000 | 176 | 15 | 0 | 167.5 | 50 | 172 |
| FW50-C3038C1 | 28000 | 170 | 15 | 0 | 195 | 50 | 229 |
| FW90-C3038C1 | 36000 | 260 | 15 | 0 | 195 | 90 | 229 |
| FW90-C3038G1 | 40000 | 260 | 15 | 7 | 290 | 90 | 300 |
