التطبيقات
يتكون شريط السحب المتأخر من نوابض أوراق متعددة ، ويحسن راحة مقطورة الزراعة ويقلل من الإجهاد على عقبة الجرار. إنه مناسب بشكل خاص للمقطورات الزراعية عالية السعة المستخدمة لنقل البضائع عبر مسافات طويلة على الطريق.
عند تثبيت شرير السحب ، استخدم 3 أحواض U لتثبيتها على لوحة قاعدة الشبكات السميكة التي تبلغ 20 مم. يتم تعزيز الجزء العلوي من شريط السحب بسرج إضافي في المحور في مقدمة الهيكل. يتم تعيين أنبوب المحور الأمامي مع جلبة الفوسفور البرونزية في الجزء العلوي من قضيب السحب مع نقاط التشحيم سهلة الوصول.
نابض الورقة هو العنصر المرن الأكثر استخدامًا في تعليق السيارات.
إنه شعاع فولاذي تقريبي متساوٍ يتكون من عدة أوراق زنبركية من سبائك ذات عرض متساو وطول غير متكافئ. تتمثل وظيفتها الرئيسية في نقل جميع القوى واللحظات بين العجلات والإطارات ، واسترخاء الحملات الفاخرة الناجمة عن سطح الطريق وإدراك توجيهات السيارة ، وجعل المركبات محركًا عاديًا.
يتم تطبيق نوابض الأوراق على نطاق واسع على التعليق على الشاحنات الشاقة ، وشاحنات الخدمة الخفيفة ، والتقاطات ، والسيارات ، ومقطورات هيكلية ، ومقطورات منخفضة ، ومقطورات مسطحة ، ومقطورات خزان للزيت ، ومقطورات فان ، ومقطورات النقل الخشبية ، ومقطورات Groenck ، والمركبات الزراعية ، وما إلى ذلك. تشمل تصنيف نوابض الأوراق نوابض أوراق تقليدية ، نوابض أوراق مكافئة ، روابط الهواء من النوع Z ، نوابض أوراق ترا ، نوابض أوراق المقطورة ، نابض مقطورة ضوئي ، نوابض مقطورة القوارب ، نوابض أوراق صغيرة ، نوابض شبه مقطورة ، نوابض للزراعة/الزراعة/المقطورة الزراعية الينابيع ، شرير السحب ، الينابيع الحافلة ، الينابيع Bogie/Boogie ، نوابض الشاحنات الثقيلة ، إلخ.
لمعرفة المزيد عن Wondee مشروع أوراق الينابيع، من فضلك اضغط:
سمات
| نظام إدارة QC | تنفيذ IATF 16949-2016 |
| نظام إدارة جودة الخدمات | تنفيذ ISO 9001-2015 |
| المعايير الفنية للمنتج | تنفيذ GB/T 19844-2018 ، GT/T 1222-2007 |
| ضمان | 12 شهرًا منذ تاريخ الشحن |
| اختبار الجودة بواسطة | آلة اختبار الصلابة ، وآلة فرز ارتفاع القوس ، وآلة اختبار التعب ، إلخ. |
| مواد خام | أفضل 3 مصانع فولاذية في الصين |
| قطع الشريط المسطح والثقب المركز | عن طريق خط الإنتاج التلقائي CNC واللكم التلقائي التسامح في وضع ثقب المركز: <± 0.2 مم تحمل طول القطع: <± 2 مم |
| ورقة ربيع الورق المتداول | استخدم آلات لف العيون الأوراق CNC التلقائية ، ومساعدة الروبوت ، والقوالب المخصصة والأدوات لضمان الميزات أدناه: 1) تحمل العمودي <1 ٪ × عرض الأوراق 2) تحمل التوازي <1 ٪ x عرض ورقة 3) تحمل قطر العين <± 0.5 مم 4) عرض عرض ورقة نهاية: -0.5 مم ~ 0 مم |
| تنقيب الأوراق/المتداول المكافئ | استخدم آلات المتداول التلقائي للعب CNC ، مساعدة الروبوت ، مخصصة القوالب والأدوات لضمان الميزات أدناه: 1) بدل سماكة تفتق: <± 0.25 مم 2) عرض عرض ورقة نهاية: -0.5 مم ~ 0 مم |
| خطوط المعالجة الحرارية | 1) خط التدفئة: لا يضمن فرن التدفئة التلقائي للسيطرة على درجة حرارة CNC على نطاق واسع فقط وقت التدفئة ولكن يضمن أيضًا أن تصل درجة الحرارة في الفرن إلى قيمة التصميم (تقع اختلاف درجة الحرارة في غضون 5 درجات) ، وتضمن تسخين نوابض الأوراق بالتساوي ، وتجنب درجات الحرارة المرتفعة أو المنخفضة بشكل مفرط ، مما يضمن قوة نوابض الأوراق وحد عمر الخدمة يلتقي بالكراتين. 2) خط التبريد وصنع الحدبة: استخدم معدات إخماد CNC الخاصة ، والزيوت الميكانيكية ، وآلات صنع الحدبة ، ومساعدة الروبوت لضمان أن تصل درجة حرارة التبريد ، ووقت التبريد ، والكاميرات إلى متطلبات التصميم. 3) خط التخفيف: يتم استخدام خطوط إنتاج مخصصة CNC لضمان أن درجة حرارة التخفيف ووقت التخفيف تلبي متطلبات التصميم. وذلك لضمان قوة وخدمة حياة الينابيع الأوراق. |
| Camber Tolearance (MM) | ≤ ± 6 (تجاوز معيار صناعة الربيع ± 7) |
| حياة التعب (دورات) | > 120،000+ (تجاوزت 100،000 دورة في صناعة الربيع) |
| صلابة | 41HRC ~ 48HRC |
| تسديدة | باستخدام آلات تفجير لقطات الربيع الخاصة ، فإن الطلقات الفولاذية الجديدة والمستعملة مختلطة للاستخدام. من ناحية ، تزيد لقطات الصلب الجديدة من تشوه الينابيع. من ناحية أخرى ، لا تحتوي اللقطات الفولاذية المستخدمة على حواف وزوايا لتجنب microcracks على سطح الينابيع ، وبالتالي زيادة عمر التعب. |
| تلوين | تتوفر الرسم العادي والطباعة الإلكترونية. *خط الانتهاء من الطبقة الإلكترونية: فيلم الطلاء موحد وممتلئ ، مع التصاق قوي وأداء عالي مضاد للتآكل ، لتجنب التقاط وعلامات التدفق وعلامات الركود وغيرها من المشكلات. * اختبار رذاذ الملح> 100 ساعة |
| علامات/ملصقات | * شعار العملاء مدعوم * علامات التصميم أو الملصقات للعملاء ، مجانًا |
| معدات التفتيش الأخرى | *المجهر المعدني ، *مقياس الطيف *فرن الكربون *محلل الكربون والكبريت ، و *اختبار الصلابة ، إلخ. |
| حجم المبيعات المفرط (طن) | 14000+ |
| السوق الخارجية | أكثر من 30 دولة (ألمانية ، فرنسا ، بولندا ، البرتغال ، روسيا ، فيلاند ، الولايات المتحدة الأمريكية ، كندا ، المكسيك ، تايلاند ، فيتنام ، ماليزيا ، سنغافورة ، الفلبين ، إندونيسيا ، البرازيل ، بوليفيا ، الأرجنتين ، الإكويلور ، تشيلي ، بيرو ، غواتيمالا ، بنا بنما. ، مصر ، جنوب إفريقيا ، نيجيريا ، تنزانيا ، إلخ) |
| العملاء (في الخارج) | 91+ |
| مساحة الأرض (متر مربع) | 30،000+ |
| طن من الإخراج السنوي | 35000+ |
| عدد المعدات (مجموعات) | 200+ |
| عدد الموظفين | 260+ |
| عدد المهندسين | 10+ |
| الشهادات المتاحة | COC ، PVOC ، CIQ ، SONCAP ، BV ، C/O ، Form E ، Form A. |
معلومات شاملة من ورقة الربيع:
| أنواع الربيع الأوراق | نوابض الأوراق التقليدية ، نوابض الأوراق المكافئة ، روابط الهواء من النوع Z ، نوابض أوراق Tra ، نوابض أوراق المقطورة ، نوابض مقطورة القوارب ، نوابض أوراق الالتقاط ، نوابض نصف مقطورة ، نوابض شاحنة ، نوابض زراعية/زراعية ، سبرينغز من سبرينج ، نوابض الحافلة ، Bogie/Boogie Springs ، نوابض شاحنات ثقيلة ، نوابض مقطورة خفيفة/نوابض صغيرة ، إلخ. |
| درجة المواد: | SUP7 ، SUP9 ، SUP9A ، SUP10 ، SUP11 ، SUP11A و SUP12 60si2mn ، 55crmna ، 60crmnba ، 50crva ، 60crmnba ، 60si2cra 61SICR7 ، 55CR3 ، 60CRB3 ، 51CRV4 9260 ، 5155 ، 5160 ، 6150 ، 51B60 ، 9254 |
| نطاق عرض الربيع (مم) | 44.5 ~ 125 مم |
| سمك الربيع (مم) | 6 ~ 50 مم |
| العلامات التجارية القابلة للتبديل (صنع) | مرسيدس بنز ، بي بي دبليو ، فولفو ، تويوتا ، هوندا ، نيسان ، مان ، هاو ، سكانو ، رينو ، داف ، مان ، إيسوزو ، إيفيكو ، سيسو ، هيوندا ، تاترا ، ماز ، سفر ، رور ، فروهوف ، هينو ، يورك ، فوين ، إلخ. |
| الألوان | الأحمر ، الأسود الأسود ، الأسود الداكن ، الرمادي ، الأزرق ، كما هو مطلوب. |
| الأجزاء الاختيارية والمكونات والأجزاء ذات الصلة | مسامير مئوية ، المشابك ، شجيرات النحاس ، شجيرات ثنائية المعدن ، البطانات المطاطية الصلب ، شجيرات المطاط ، شجيرات النايلون. u-bolts ، قوسين ، دبابيس. |
| طَرد | منصات خشبية مقررة ، منصات فولاذية ، كما هو مطلوب. |
| المعايير المنفذة | IATF 16949-2016 ، ISO 9001-2015 ، GB/T 19844-2018 ، GT/T 1222-2007 |
| شروط الدفع | TT ، LC ، DP. |
| المهلة | حوالي 25 ~ 35 يوم عمل. |
| مو | 60 جهاز كمبيوتر |
المعلمات
سبرينغز المقطورة الزراعية
| حجم قسم مواد الربيع | كمي من الأوراق الكلية | مركز العين إلى مركز C/Bolt | مركز C/الترباس حتى نهاية الربيع | مركز العين نهاية الربيع | القطر الداخلي لبوش | ||
| القطع رقم. | حجم القسم | اوراق اشجار | الاهلية | A | B | L | ID1 |
| (مم) | (مم) | (كلغ) | (مم) | (مم) | (مم) | (مم) | |
| WLS1201407N01 | 120 × 14 | 7 | 1800 | 870 | 100 | 970 | 45 |
| WLS1201409N01 | 120 × 14 | 9 | 2500 | 870 | 100 | 970 | 45 |
| WLS1201411N01 | 120 × 14 | 11 | 2900 | 870 | 100 | 970 | 45 |
| WLS1201413N01 | 120 × 14 | 13 | 3300 | 870 | 100 | 970 | 45 |
| WLS1201415N01 | 120 × 14 | 15 | 3920 | 870 | 100 | 970 | 45 |

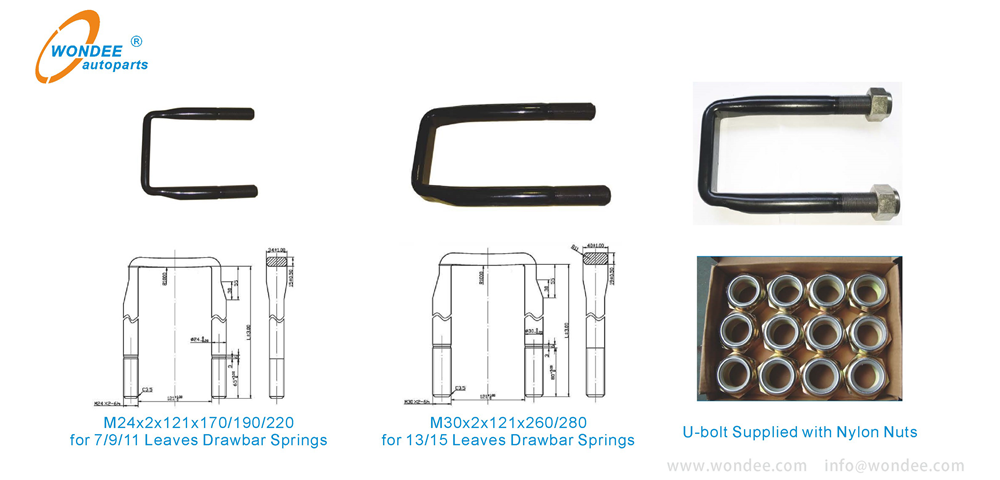

مكونات شرير السحب:
u-bolt مزود بالمكسرات من النايلون
1. M24x2x121x170/190/220 ل 7/9/11 أوراق الرسم نوابض الشريط
2. M30x2x121x260/280 لـ 13/15 أوراق Drawbar Springs
ملاحظة 1: تتوفر نوابض أوراق أخرى للمقطورات الزراعية ؛
ملاحظة 2: تتوفر تصنيف آخر لنابض الأوراق ، وتشمل: نوابض الأوراق التقليدية ، وينابيع الأوراق المكافئة ، وروابط الهواء من نوع Z ، وينابيع أوراق ترا ، وينابيع أوراق المقطورة ، وينابيع مقطورة الخفيفة ، وينابيع مقطورة القوارب ، وينابيع أوراق الالتقاط ، وينابيع مقطورة شبه ، نوابض الشاحنات ، الينابيع المقطورة الزراعية/الزراعية ، شرير الرسم ، نوابض الحافلات ، نوابض Bogie/Boogie ، نوابض الشاحنات الثقيلة ، إلخ.
إنتاج
حول عمليات إنتاج نوابض الأوراق، يرجى زيارة رابط يوتيوب:
ورش عمل من Autoparts actoparts الينابيع:
(ورشة شريط مسطح ، ورشة معالجة الإنتاج ، ورشة عمل لتجميع الربيع ، الإنتاج النهائي لورق الربيع)
العمليات والمعدات من Wondee Autoparts Leaf Springs:
(1. قطع الشريط المسطح والثقب → 2. نهايات الربيع معالجة → 3. CNC التلقائي للعين المتداول → 4. تسخين الينابيع → 5. تبريد الربيع → 6. هرمون الربيع → 7. طلقة الربيع peening → 9. الربيع الإلكترونية)
معدات QC من Wondee Autoparts Leaf Springs:
(التحليل المعدني المادي ، التحليل الطيفي الربيعي ، فحص المواد الخام ، فحص العيون ، فحص الحدبة الزنبركية ، اختبار صلابة الربيع ، اختبار رذاذ الملح ، اختبار حياة fagigue ، اختبار معدل الربيع)

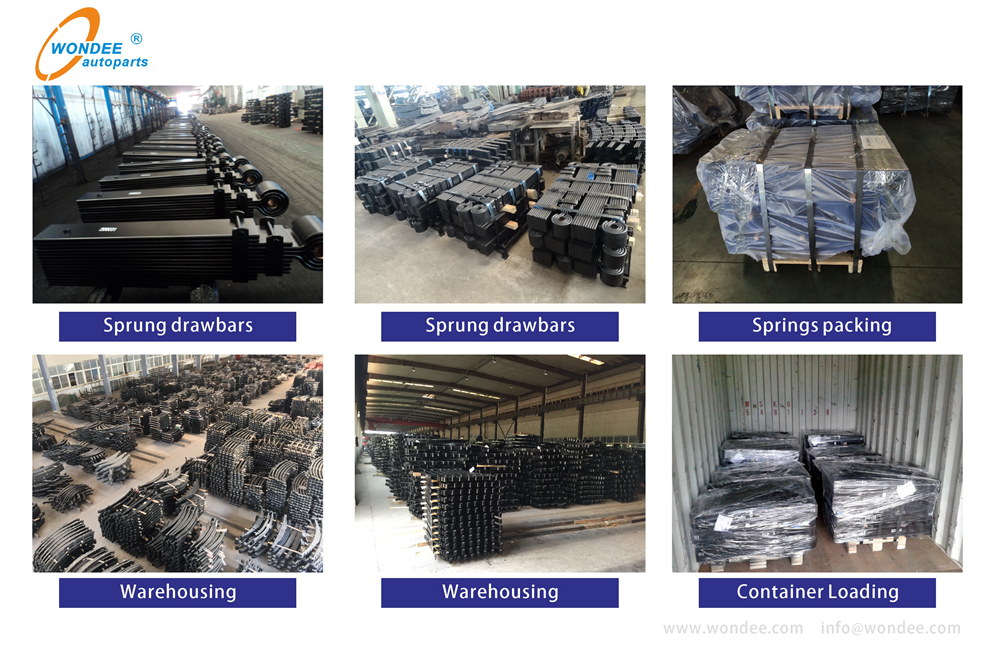

المستودعات واللوجستيات من Wondee Autoparts Leaf Springs:
(تم الانتهاء من شرير السقوط ، تعبئة الربيع ، مستودع الربيع ، حاوية نابض لورق) laoding)
أنواع الربيع الأخرى من Wondee Autoparts Leaf Springs:
عناصر
المكونات وقطع الغيار من Wondee Autoparts Leaf Springs
(البطانات الثنائية المعدنية ، شجيرات مركبة ، شجيرات مطاطية ، مسامير مركزية ، دبابيس زنبركية ، شماعات نابض أوراق ، أقواس زنبركية ، قضبان مسطحة من الصلب الربيعي)
بالإضافة إلى تزويد نوابض الأوراق ، توفر Autoparts Wondee أيضًا أنواعًا مختلفة من مكونات نصف المقطورة على النحو التالي:
