300 ~ 1000mm صف واحد كروي الأقراص الدوارة للمقطورات الزراعية والمركبات الزراعية

  • شركة الصين الأولى للبحث والتطوير في السوق الخارجية في عام 1999
  • خبرة إنتاج أكثر من 20 عامًا (منذ 1999)
  • تنفيذ IATF16949-2016
  • تنفيذ ISO9001-2015
  • التخليص الشعاعي: ≦ 0.65 مم (المعيار الأوروبي 0.70 مم)
  • الخلوص المحوري: ≦ 0.90 مم (المعيار الأوروبي 1.00 مم)
  • المعايير التقنية: JT/T651-2006 و LY/T1292-1998
  • ضمان: 24 شهرًا منذ تاريخ الشحن
  • حجم المبيعات (الوحدات): 20،000+ في السنة
  • رضا العملاء: 100 ٪
توافر الحالة:

التطبيقات

Wondee الزراعية مقطورة القرص الدوار

كرة صف واحد تحمل الأقراص الدوارة هي للمقطورات والمركبات الزراعية.


كرة مقطورة تحمل القرص الدوار جزء مثبت على مقطورة لتوصيل جرار/مقطورة/شاحنة حتى يتمكن من إدراك وظيفة الدوران أثناء نقل قوة القطر من الجرار.


تم عرض المقطورة الأولى في الصين في السوق الخارجية للبحث والتطوير بواسطة Autoparts في عام 1999.


يتم تنفيذ حلقات دوارة/حلقات مقطورة على نطاق واسع على المقطورات الكاملة الشاقة ، ومقطورات الشاحنات الخفيفة ، ومقطورات قضيب السحب ، ومقطورات زراعية ، وحلقات صغيرة للسيارات والصناعة الخاصة ، إلخ ، إلخ.


لمعرفة المزيد عن Wondee مقطورة القرص الدوار مشروع، من فضلك اضغط:


Wondee القرص الدوار المورو

سمات

نظام إدارة جودة السياراتتنفيذ IATF16949-2016
نظام إدارة الجودة (الخدمات)تنفيذ ISO9001-2015
المعايير التقنيةJT/T651-2006 و LY/T1292-1998
ضمان24 شهرًا منذ تاريخ الشحن
مواد خامعقيدية الحديد الزهر QT500-7
إجهاد الشد الماديأكثر من 500 ميجا باسكال لحياة خدمة أطول
خلوص شعاعي≦  0.65 مم (المعيار الأوروبي 0.70 مم)
خلوص محوري≦  0.90 مم (القياسي الأوروبي 1.00 مم)
انحراف الارتفاع الكليضمن ± 0.5 مم (المعيار الأوروبي ± 3.0 مم)
انحراف أقطارضمن ± 0.5 مم (المعيار الأوروبي ± 3.0 مم)
كرة السكك الحديديةRA 0.8 ميكرون
خشونة السطحRA 3.2  μM
تسطيح≦ 0.15 مم
الوقاية من الغبارتصميم مقاوم للغبار من 2 دورة
سعة التحميللا يقل عن المعايير الأوروبية
خصية فولاذيةباستخدام كرات تحمل العلامات التجارية المعروفة مع سعة الحمل الكبيرة ، السرعة العالية ، الصلابة الجيدة ، مقاومة التآكل ، مقاومة الحرارة ، مقاومة الصدمة ، السلامة للاستخدام.
شحميتم استخدام الشحوم الخاصة عالية الكفاءة لضمان تأثير التشحيم الجيد في بيئات العمل المختلفة وإطالة عمر الخدمة.
حجم المبيعات (الوحدات)20،000+ في السنة
السوق الخارجيةأكثر من 30 دولة (مصر ، تايلاند ، النمسول ، بولندا ، روسيا ، البرازيل ، ماليزيا ، الفلبين ، إندونيسيا ، المملكة العربية السعودية ، العراق ، جنوب إفريقيا ، نيجيريا ، تنزانيا ، الكاميرون ، الجابون ، إلخ)
العملاء (في الخارج)40+
مساحة الأرض (متر مربع)25000+
عدد المعدات (مجموعات)50+
الموظفين70+
المهندسون6
الشهادات المتاحةCOC ، PVOC ، CIQ ، SONCAP ، C/O ، Form E.

معلومات شاملة من الأقراص الدوارة:

سلسلةنوع UA ، نوع UB ، نوع U ، نوع ZA ، نوع ZB ، نوع UC.
القدرة المحورية2 طن ~ 22 طن (2 طن ، 3 طن ، 5 طن ، 6 طن ، 10 طن ، 12 طن ، 13 طن ، 14 طن ، 16 طن ، 18 طن ، 20 طن ، 22 طن)
الحجم/القطر300 مم ~ 1200 مم (300 مم ، 400 مم ، 500 مم ، 600 مم ، 750 ملم ، 800 مم ، 850 مم ، 880 مم ، 900 ملم ، 950 ملم ، 1000 ملم ، 1050 ملم ، 1100 ملم ، 1200 ملم)
ارتفاع45 مم ~ 94 ملم (45 ملم ، 52 مم ، 55 ملم ، 58 ملم ، 60 ملم ، 65 ملم ، 80 ملم ، 90 ملم ، 92 ملم و 94 ملم)
يحمل سباق الكرةسباق كرة أحادي الصفوف ، سباق الكرة المزدوجة
ثقبحفر أو غير مرغوب فيه
طلبالمقطورات الكاملة للخدمة الشاقة ، ومقطورات الشاحنات الخفيفة ، ومقطورات المزارع ، ومقطورات اللقب ، وحلقات منحدرة للسيارات والصناعة الخاصة
العلامات التجارية القابلة للتبديلأقراص BPW Turntables ، Jost Turntables ، Rothe Erde Turntables ، إلخ.
الألوانأسود لامع ، أسود داكن ، رمادي ، أزرق ، أحمر ، إلخ.
المعايير المنفذةIATF16949 ، ISO9001-2015 ، JT/T651-2006 & LY/T1292-1998.
شروط الدفعTT ، LC ، DP.
المهلةحوالي 10 ~ 15 يوم عمل
مو10 قطع
Replacements

نوع Jost:

KDL 900-1W ، KDL 900-2W ، KDL 900-3W ، KDL 900-4W ، KDL 900-5W ، KDL 900-6W ، KDL 900-7W.

KLK HE 4 ، KLK HE 5 ، KLK HE 6-1000 ، KLK HE 6 ، KLK HE 12-1000 ، KLK HE 12-1000 W ، KLK HE 12.

KLK HE 12 W ، KLK HE 18-1000 ، KLK HE 18-1000 W ، KLK HE 18 ، KLK HE 18 W ، KLK HE 1000-22.

KLK HE 1000-22 W ، KLK HE 1100-22 ، KLK HE 1100-22 W ، KLK S0 1000-24 ، KLK S0 1000-24 W.

KLK HE 1200-22 ، KLK HE 1200-22 W ، KLK HE 1300-22 ، KLK HE 1300-22 W ، KLK S0 1100-24 ، KLK SO 1100-24 W.

KLK 400L ، KLK 500L ، KLK 650L ، KLK 750L ، KLK 850L ، KLK 950L ، KLK 1050L ، KLK 500N ، KLK 650N ، KLK 750N ، KLK 850N ، KLK 950N ، KLK 1050N.

هو 4 ، 5 ، هو 6/1000 ، هو 6 ، هو 12/1000 ، هو 12 ، هو 18/1000 ، هو 18 ، 1000/12 ، 1100/22 ، 1200/22 ، SO 1000/24 ​​، SO 1100/ 24.

KDL 900-1 W ، KLKKW91B13100 ، KDL 900-2 W ، KLKKW92B23100 ، KDL 900-3 W ، KLKKW93B33100 ، KDL 900-4 W ، KLKKW94B43100 ، KDL 900-5 W ، KLKKW950000 ، KDL ، KDL ، KDL ، KLKKT -7 W ، KLKKW97B73100 ، KLK950 ND ، KLK 1100 ND.

DK90/14.

*HE5 ، HE18-1000 ، SO1000-24 ، *SO1100-24 ، KLK HE 1200-22.

400L ، 500L ، 650L ، 750L ، 850L ، 950L ، 1050L ، 500N ، 650n ، 750n ، 850n ، 950n ، 1050n.


نوع buer:

HB 90/13 ، HB 90/16 ، HB 90/20HB 90/20-1212 ، HB 90/26-1212 ، HB 90/30-1212 ، HB 12/1000 ، HB 12 ، HB 18/1000 ، HB 18 ، HB 1000/22 ، HB 1100/22 ، HB 1100/24 ​​، HB 1200/22 ، HB 1300/22.

HB 4-HD ، HB 5-HD ، HB 6/1000-HD ، HB 6-HD ، HB 12/1000-HD ، HB 12-HD ، HB 18/1000-HD ، HB 18-HD.

HB 1000/22-HD ، HB 1100/22-HD ، HB 1000/24-HD ، HB 1200/22-HD ، HB 1300/22-HD ، HB 1100/24-HD.

HB 80/5 ، HB 80/8 ، HB 80/10 ، HB 80/16 ، HB 90/10-1208 ، HB 90/10-1212 ، HB 90/12 ، HB 90/13 ، HB 90/13-1208 .

HB 90/13-1212 ، HB 90/14 ، HB 90/16 ، HB 90/16-1212 ، HB 90/20 ، HB 90/20-1212 ، HB 90/26-1212 ، HB 90/30-1212.

HB 12/1000 (W) ، HB 12 (W) ، HB 18/1000 (W) ، HB 18 (W) ، HB 1000/22 (W) ، HB 1100/22 (W) ، HB 1100/24 ​​(W ) ، HB 1200/22 (W) ، HB 1300/22 (W).

HB 90/1100.22W ، HB 90/1100.24W ، HB 90/1200.22W ، HB 90/1200.24W ، HB 90/1300.22W.

HB 90/16-1000 ، HB 90/20 ، HB 90/20-1208 ، HB 90/20-1212 ، HB 90/30-1212 ،

HB-500-ZG ، HB-650-ZG ، HB-750-ZG ، HB-850-ZG ، HB-950-ZG ، HB-1050-ZG ،

HB-300/55 ، HB-400/55 ، HB-500/55 ، HB-600/65 ، HB-650/65 ، HB-700/65 ، HB-750/65 ، HB-800/65 ، HB- 850/65.

HB-900/65 ، HB-950/65 ، HB-1000/65 ، HB-1050/65 ، HB-900/80 ، HB-1000/80 ، HB-1100/80 ، HB-1000/90 ، HB- 1100/90.

HB 950ND ، HB 1100ND.


نوع ريث:

310.16.0300.000. Typ 16l/400،310.16.0400.000 .typ 16l/500 ، 310.16.0500.000. Typ 16l /650.

310.16.0600.000. Typ 16L /750،310.16.0700.000. Typ 16L /850 ، 310.16.0800.000. Typ 16L /950.

310.16.0900.000. Typ 16L/1050،320.16.0400.000. Typ 16/500 ، 320.16.0500.000. Typ 16/650.

320.16.0600.000. Typ 16/750،320.16.0700.000. Typ 16/850 ، 320.16.0800.000. Typ 16/950.

320.16.0900.000. Typ 16/1050،330.16.0500.000. Typ 80/685 ، 330.16.0700.000. Typ 80/880.

330.16.0900.000. Typ 80/1000،330.16.1000.000. Typ 80/1090 ، 330.16.0700.010. Typ 80/880.

330.16.1000.010. Typ 80/1090،350.16.1000.000. Typ 80s/1100 ، 350.16.0700.000. Typ 80s/890.

350.16.0500.000. Typ 80s/660،350.16.1000.010. Typ 80s/1100 ، 350.16.0710.010. Typ 80s/890a.

350.16.0700.010. Typ 80s/890 ، 350.16.0500.010. Typ 80s/660.

360.18.0800.000. Typ 90/1000.18 ، 360.20.0800.000. Typ 90/1000.20. 360.22.0800.000. Typ 90/1000.22 ، 360.24.0800.000. Typ 90/1000.24.

360.18.0900.000. Typ 90/1100.18 ، 360.20.0900.000.   Typ 90/1100.20. 360.22.0900.000. Typ 90/1100.22 ، 360.24.0900.000. Typ 90/1100.24. 360.22.1000.000. Typ 90/1200.22 ،

360.24.1000.000. Typ 90/1200.24 ، 360.22.1100.000. Typ 90/1300.22. 360.18.0900.010. Typ 90/1100.18.

360.20.0900.010. Typ 90/1100.20 ، 360.22.0900.010. Typ 90/1100.22. 360.24.0900.010. Typ 90/1100.24 ، 360.22.1000.010. Typ 90/1200.22.

360.24.1000.010. Typ 90/1200.24 ، 360.22.1100.010. Typ 90/1300.22. 360.22.0955.010. Typ 90/1100.22 WA ، 360.24.0955.010. Typ 90/1100.24 WA.

360.22.1055.010. Typ 90/1200.22 WA ، 360.24.1055.010. Typ 90/1200.24 WA. 360.22.1155.010. Typ 90/1300.22 WA ، 370.20.0804.000. Typ 90s /1000.

370.20.0904.000. Typ 90s/1100 ، 370.20.1004.000. Typ 90s/1200. 370.24.1004.000. Typ 90s/1200.Sp ، 370.20.0804.010. Typ 90s/1000.

370.20.0904.010. Typ 90s/1100 ، 370.20.1004.010. Typ 90s/1200. 370.20.1004.030. Typ 90s/1200.12 ، 370.24.1004.010. Typ 90s/1200.Sp.


نوع BPW:

DK 80/8 ، DK 80/10 ، DK 80/16 A ، DK 90/10/1208 ، DK 90/10/1212 ، DK 90/12 ، DK 90/13.

DK 90/13/1208 ، DK 90/13/1212 ، DK 90/14 ، DK 90/16 ، DK 90/16/1212 ، DK 90/20.

DK 90/20/1212 ، DK 90/26/1212 ، DK 90/30/1212 sp.

DK 80/5-undrilled ، DK 90/12-PRIDED ، DK 90/14-PRIDED ، DK 90/16-PRILGED.


سوق تايلاند:

HE 1100/22 ، 90/1100.22 ، MTB9012 ، 13-MTB9012-2B ، 13-MTB8005-1B ، 13-MTB8008-2B ، UA1110DB.


المعلمات


Ua صف واحد كرة تحمل القرص الدوار

Wondee UA Type Turntables مع سباق كرة واحد

العنصر    رقم. ØA Øb C Ød حمولة وزن الجزء   يكتب إستبدال
(مم) (مم) (مم) (مم) (طن) (كلغ)
أقراص دوارة من نوع UA مع سباق كرة واحد
TS1000-92UA01 1000 1010 92 859 10 80 ua KLK SO 1000-24
TS1000-90UA01 1000 1008 90 859 10 80 ua KLK هو 1000-22
TS1000-90UA02 1000 1015 90 860 10 80 ua KLK HE18-1000
TS1090-80UA01 1090 1105 80 972 6.5 85 ua KLK هو 6
TS1000-80UA01 1000 1015 80 882 6 80 ua KLK هو 6-1000
TS880-80UA01 880 895 80 762 5 70 ua KLK هو 5
TS685-82UA01 685 700 80 567 3 50 ua KLK هو 4
TS685-80UA01 685 700 80 563 3 50 ua KLK هو 4
ملاحظة: يمكن أن تكون الأحجام المخصصة متاحة وفقًا للمتطلبات.


Ua Double Row Ball تحمل القرص الدوار

Wondee UA Type Turntables مع سباق الكرة المزدوجة

العنصر    رقم. ØA Øb C Ød حمولة وزن الجزء   يكتب إستبدال
(مم) (مم) (مم) (مم) (طن) (كلغ)
UA نوع القرص الدوار مع سباق الكرة مزدوجة الصفوف
TD1000-90UA01 985 1000 90 834 14 80 ua DK 90/14/1008
ملاحظة: يمكن أن تكون الأحجام المخصصة متاحة وفقًا للمتطلبات.

UB كرة صف واحد تحمل القرص الدوار


Wondee UB Type Turntables

العنصر    رقم. ØA Øb C Ød حمولة وزن الجزء   يكتب إستبدال
(مم) (مم) (مم) (مم) (طن) (كلغ)
UB نوع الدوار الأقراص
TS1000-90UB01 1000 1000 90 846 7 82 UB
ملاحظة: يمكن أن تكون الأحجام المخصصة متاحة وفقًا للمتطلبات.


ZA صف صف واحد تحمل القرص الدوار


Wondee ZA Type Turntables

العنصر    رقم. ØA Øb C Ød حمولة وزن الجزء   يكتب إستبدال
(مم) (مم) (مم) (مم) (طن) (كلغ)
ZA نوع القرص الدوار
TS1050-56ZA01 1050 945 56 832 5 60 زا KDL 900-6 W.
TS750-56ZA01 750 656 56 532 3 47 زا KDL 900-3 W.
TS520-56ZA01 520 426 56 302 2 30 زا KDL 900-1 W.
ملاحظة: يمكن أن تكون الأحجام المخصصة متاحة وفقًا للمتطلبات.

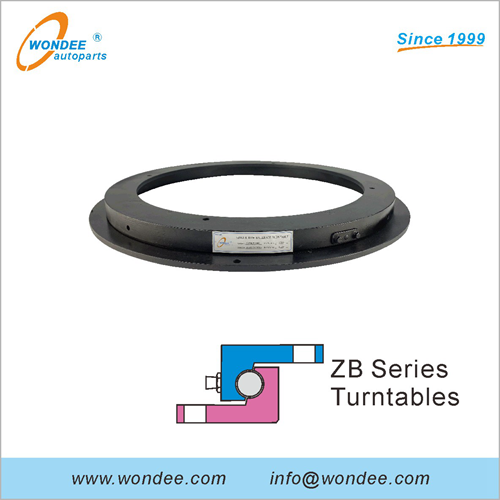

ZB كرة صف واحد تحمل القرص الدوار


Wondee ZB Type Turntables

العنصر    رقم. ØA Øb C Ød حمولة وزن الجزء   يكتب إستبدال
(مم) (مم) (مم) (مم) (طن) (كلغ)
ZB نوع القرص الدوار
TS950-58ZB01 950 887 58 749 4.5 50 ZB KLK 950n
TS850-52ZB01 850 787 52 665 3.5 48 ZB KLK 850n
TS750-52ZB01 750 684 52 554 3 40 ZB KLK 750n
TS750-45ZB01 750 684 45 554 3 40 ZB KLK 750L
TS650-52ZB01 650 587 52 465 2.5 35 ZB KLK 650n
TS500-52ZB01 500 437 52 300 2 32 ZB KLK 500N
TS400-52ZB01 400 342 52 230 0.8 28 ZB KLK 400N
ملاحظة: يمكن أن تكون الأحجام المخصصة متاحة وفقًا للمتطلبات.


نمط الحفر القرص الدوار

ملاحظة: يمكن أن تكون أنماط الحفر الأخرى متاحة وفقًا لمتطلبات العملاء.

إنتاج

حول ال  عمليات الإنتاج من جاستحواذ الأقراص الدوارة ،  يرجى زيارة رابط YouTube:


كيف تجعل صب القرص الدوار


المصنع وورش العمل من أقراص Autoparts Wondee:


مصنع وورش وورش وورش وورش القرص الدوار Wondee

(مصنع Turntale ، مركز الآلات ، ورشة العمل ، ورشة التجميع)


حقائق المصنع  من أقراص Autoparts Wondee:


مساحة الأرض (متر مربع) 25000+
عدد المعدات (مجموعات) 50+
الموظفين 70+
المهندسون 6


معدات QC من أقراص Autoparts Wondee:


Wondee القرص الدوار QC

(التحليل المعدني ، قياس الخلوص الشعاعي ، قياس الأحجام ،  فحص التسطيح وقياس الخلوص المحوري ،  اختبار الضغط ، اختبار الشد  )


عمليات الانتاج  من أقراص Autoparts Wondee:


مقطورة القرص الدوار (9)

1. صنع العفن → 2. صنع الرمل →  3. الصلب فارغ الصلب →  4. الآلات →  5. حفر الثقب →  6. ثقب الخيوط →  7. التجميع →  8. ملء الشحوم →  9. المنتج النهائي QC →  10. الرسم →  11. التعبئة →  12. المستودع

التعبئة

المستودعات واللوجستيات من أقراص Autoparts Wondee:


Wondee Turntable التعبئة والتحميل

(الإلغاء القابل للقرص الدوار ، وضع العلامات الدوار ، التعبئة القرص الدوار ، مستودع القرص الدوار ، تحميل حاوية القرص الدوار)


إلى جانب الأقراص الدوارة للمقطورة ، توفر Autoparts Wondee أيضًا مختلفة مكونات شبه مقطورة على النحو التالي:
