التطبيقات

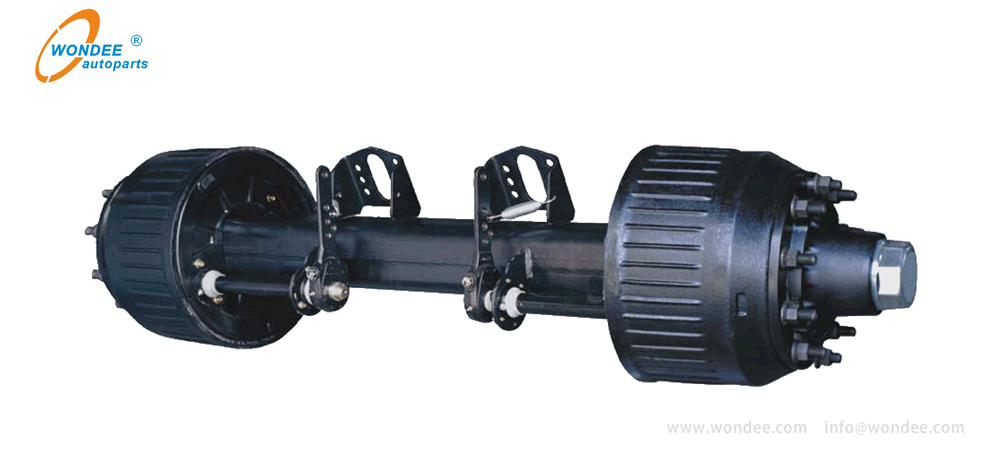

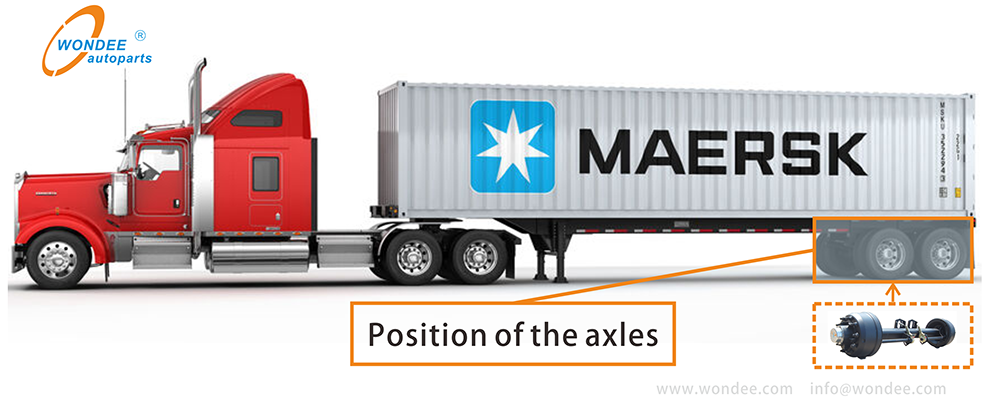

The trailer axles are used to support all or part of the load of a trailer, transmit various external forces and reaction forces and ensure the normal running of the trailer. The axle mainly contains a beam assembly, a brake assembly and a wheel hub assembly.
The axle is widely applied to skeletal trailers, lowbed trailers, flatbed trailers, dump trailers, car transport trailers, oil tank trailers, van trailers, full trailers, logging transport trailers, agricultrucal vehicles, etc. Classification of axles included German series semi trailer axles, American series semi trailer axles, spoke series semi trailer axles, disc-brake series semi trailer axles, low bed series semi trailer axles, agricultural series trailer axles, Brazilian trailer axles, Henred Fruedauf trailer axles, and York trailer axles, etc.
For more aboutWONDEE Trailer Axles مشروع، من فضلك اضغط:
سمات
| نظام إدارة QC | تنفيذ IATF 16949: 2016 |
| نظام إدارة جودة الخدمات | تنفيذ ISO 9001: 2015 |
| المعيار الفني للمنتج | تنفيذ JT/T 475-2020 |
| حياة متعبة | 1700،000 دورة |
| المواد الخام للحزم | 20 مليون أنبوب سلس من الفولاذ من أعلى 3 مصانع فولاذية في الصين |
| شعاع المحور |
أفضل قدرة تحميل وحياة الخدمة |
| آلات الشعاع |
|
| حزم قطعة واحدة | باستخدام عملية الصلب ذات الجودة العالية ذات الجودة المنخفضة وعملية البثق المزدوجة للحصول على سعة تحميل عالية وعمر خدمة طويل ووزن خفيف وعروض رائعة. |
| عوارض اللحام (اختياري) | يتم تزوير رؤوس المغزل بمواد سبيكة ، ويتم لحام المغزل والحزمة من خلال عملية لحام القوس المغمورة ، تليها المعالجة الحرارية. العروض رائعة أيضا. |
| دقة تصنيع وضع التثبيت (القطر) | 0 ~ 0.025mm |
| رمان | باستخدام محامل العلامات التجارية المعروفة بسعة حمولة كبيرة ، وسرعة عالية ، وصلابة جيدة ، ومقاومة للارتداء ، ومقاومة للحرارة ، ومقاومة للصدمات ، لاستخدامها. |
| مكبح مخدى |
|
| بطانات | تُستخدم بطانات الفرامل عالية الأداء غير الأداء ، والتي لا تفي فقط بما يتأثر بحماية البيئة ، ولكن أيضًا له أداء نشط جيد وحياة طويلة التآكل. |
| فرامل بطانة الحياة | 100000 كيلومتر أو سنة واحدة |
| شحم | يتم استخدام الشحوم الخاصة عالية الكفاءة لضمان تأثير التشحيم الجيد في بيئات العمل المختلفة وإطالة عمر خدمة المحمل. |
| مسامير الإطارات | براغي الإطارات مصنوعة من الصلب من سبائك ذات قوة عالية ، وشد جيد ومقاومة للانحناء ، وليس من السهل كسرها. |
| حجم المبيعات (الوحدات) | 100،000+ |
| ضمان | 18 شهرًا منذ تاريخ الشحن |
| العملاء (في الخارج) | 100+ |
| السوق الخارجية | 30+ دولة (النمسوليا ، بولاند ، روسيا ، البرازيل ، المكسيك ، تايلاند ، ماليزيا ، سنغافورة ، فيتنام ، الفلبين ، إندونيسيا ، بوليفيا ، الأرجنتين ، تشيلي ، بيرو ، غواتيمالا ، بنما ، مصر ، جنوب إفريقيا ، نيجيريا ، تنزانيا ، إلخ). |
| الشهادات المتاحة | COC ، PVOC ، CIQ ، SONCAP ، BV ، C/O ، Form E. |
| شروط الدفع | TT ، LC ، DP. |
| المهلة | حوالي 10 ~ 15 يوم عمل |
| مو | وحدة 1 |
معلومات شاملة للمحاور:
| أنواع المحاور | السلسلة الألمانية Semi Semi Axles ، Series American Semi Semi Axles ، SPOKE SELE SEMI AXLES AXLES ، SERISS SERISS SEMI AXLES ، LOW BED SERIE SEMI AXLES ، AXLES AXLES AXLES ، PRAZILIAN AXLES ، HENRED FRUEHAUF TRAILER ، و YORK TRAILER AXLES المحاور ، إلخ. |
| العلامات التجارية القابلة للتبديل | BPW Axle ، Fuwa Axles ، Henred Fruehauf Axles |
| Replacements | HZM12010, NRSM10010, KHZM10008, HZM13010, HZM14010, HZM16010, HZM18010, HZM20010, SHZM10110, BN2432BP01AA, BN2431BP14AA, BN2436BP01AA, FP2001XE01AA, FP2401XE01AA, FB2461XE01AA, FB2061XE02AA, FB2006XE01AA, FB2003XE01AA etc. |
| سعة | 8 ~ 20 طن (8 طن ، 10 طن ، 11.5 طن ، 12 طن ، 13 طن ، 14 طن ، 16 طن ، 18 طن ، 20 طن) |
| هياكل الشعاع | حزم من قطعة واحدة ، وعوارض اللحام. |
| سمك الشعاع | 10.5 ~ 20 مم (10.5 مم ، 11 ملم ، 12 ملم ، 14 ملم ، 16 ملم ، 18 ملم ، 20 ملم) |
| أقسام الشعاع | أنبوب المقطع المربع ، أنبوب القسم المستدير. |
| طول المسار | 1820 مم ، 1840 ملم ، 1850 ملم ، 2030 ملم ، 2040 ملم ، 2050 ملم وأحجام مخصصة |
| أحجام الفرامل | 420 × 150 مم ، 420 × 180 مم ، 420 × 200 مم ، 420 × 220 مم ، 311 × 190 مم ، إلخ. |
| رمان | 33220 ، 33022 ، 30217 ، 30220 ، 30221 ، 30222 ، 33213 ، 33118 ، 33215 ، 32219 ، 32314 ، 32222 ، 32220 ، 30615 ، 30224 ، HM518410/45 ، HM518410/48 ، HM220110 ، HM220110 ، إلخ. |
| ترصيع العجلات | M20 × 1.5 Jap ، M20 × 1.5 DIN ، M22 × 1.5 ISO ، إلخ. |
| الألوان | أحمر ، أسود ، رمادي ، أزرق ، إلخ. |
| أجزاء اختيارية | غرف الهواء ، مقاعد محور اللحام ، ABS ، إلخ. |
| عناصر | رمح ، قوس غرفة الهواء ، قوس ، قوس عمود الحدبات ، قوس ABS ، دبوس المرساة ، مسمار سداسي داخلي ، قوس أحذية الفرامل ، بطانة الفرامل ، برشام أنبوبي ، ربيع العودة ، الربيع الاحتفاظ 1 ، ربيع 2 ، كام كام ، حلقة ، بوش ، بوش ، كام الأسطوانة ، حلقة مخروطة ، طوق حارس حلقة مخروطي ، ختم محور كبير ، ختم محور صغير ، حارس زيت محمل ، محمل ، محور ، عقيدة العجل ، غطاء محور ، غلاف مرن للعجلة ، جوز العجلة ، غطاء الغبار ، حلقة الغبار ، غسالة الربيع ، غسالة الربيع ، حلقة غبار ، قابس ، حلقة ، حلقة الدفع ، circlip ، عمود الحدبات ، حلقة النايلون ، غلاف الغبار الكبير ، circlip ، غلاف الغبار الأوسط ، محمل الكاميرا ، غطاء 2 ، حلمة الشحوم ، صندوق الحامل 1 ، صندوق الحامل 2 ، M8 Bolt ، غسالة ، غسالة الربيع ، ضبط الركود ، M8 Nut ، غسالة قفل ، قفل كام ، غطاء 1 ، M8x1 Nipple ، Nipple ، ربيع ضابط الركود ، كام كولر. |
| طَرد | 58 وحدة في حاوية واحدة 20 قدم ، حمولة مختلطة مع أجزاء مقطورة أخرى. |
| المعايير المنفذة | IATF 16949-2016 ، ISO 9001-2015 ، JT/T 475-2020 |
المعلمات
سلسلة من النوع الألماني نصف محاور مقطورة:
سلسلة النوع الألمانيشبه مقطورة المحاور:

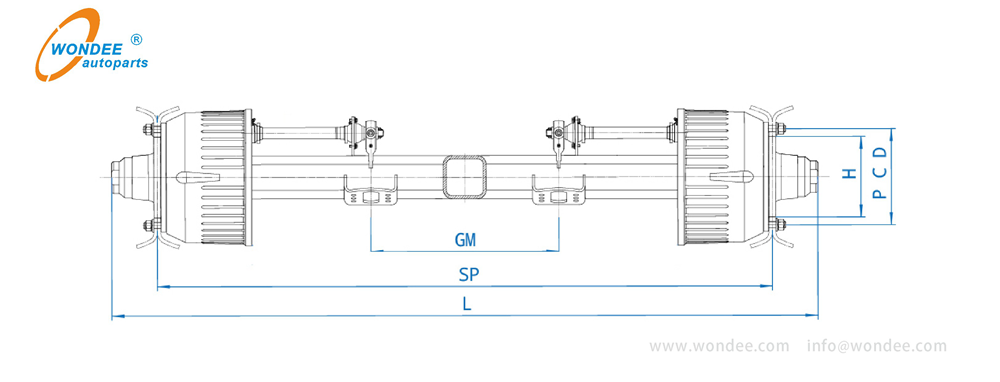

| نموذج | شعاع المحور (مم) | الأعلى. سعة (كلغ) | Track sp (مم) | الفرامل (مم) | إصلاح العجلات | تحمل | إستبدال |
ترصيع/ P.C.D/H (مم) | |||||||
| XESD12180001 | □ 150 | 12000 | 1840 | Ø420 × 180 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 33213 33118 | HZM12010 / BN2432BP01AA |
| XESD13200001 | □ 150 | 13000 | 1840 | Ø420 × 200 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 33213 33118 | HZM13010 / BN2432BP01AA |
| XESD14200001 | □ 150 | 14000 | 1840 | Ø420 × 200 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 33215 32219 | HZM14010 / BN2431BP14AA |
| XESD14220001 | □ 150 | 14000 | 1840 | Ø420 × 220 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 33215 32219 | HZM14010 / BN2431BP14AA |
| XESD16200001 | □ 150 | 16000 | 1850 | Ø420 × 200 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 32314 32222 | HZM16010 / BN2436BP01AA |
| XESD16220001 | □ 150 | 16000 | 1850 | Ø420 × 220 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 32314 32222 | HZM16010 / BN2436BP01AA |
| XESD18200001 | □ 150 | 18000 | 1850 | Ø420 × 200 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 32314 32222 | HZM18010 / BN2436BP01AA |
| XESD18220001 | □ 150 | 18000 | 1850 | Ø420 × 220 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 32314 32222 | HZM18010 / BN2436BP01AA |
| XESD20200001 | □ 150 | 20000 | 1850 | Ø420 × 200 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 32314 32222 | HZM20010 / BN2436BP01AA |
| XESD20220001 | □ 150 | 20000 | 1850 | Ø420 × 220 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 32314 32222 | HZM20010 / BN2436BP01AA |

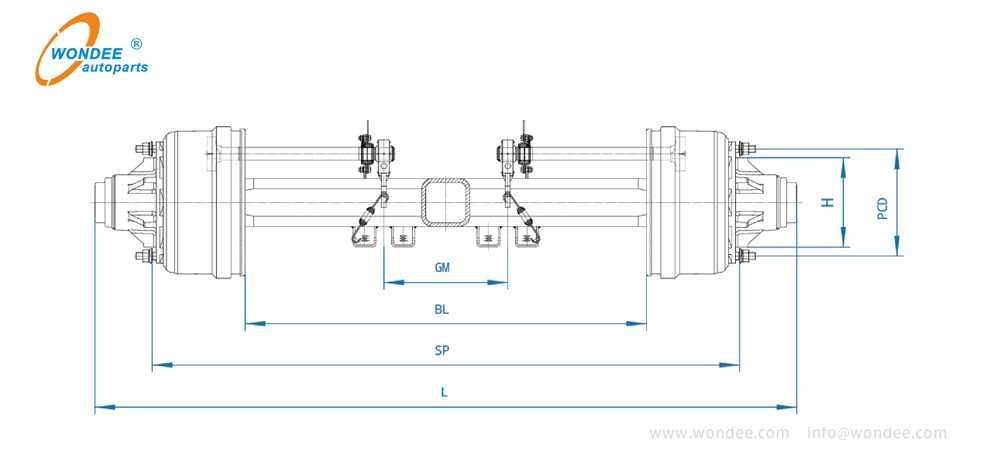

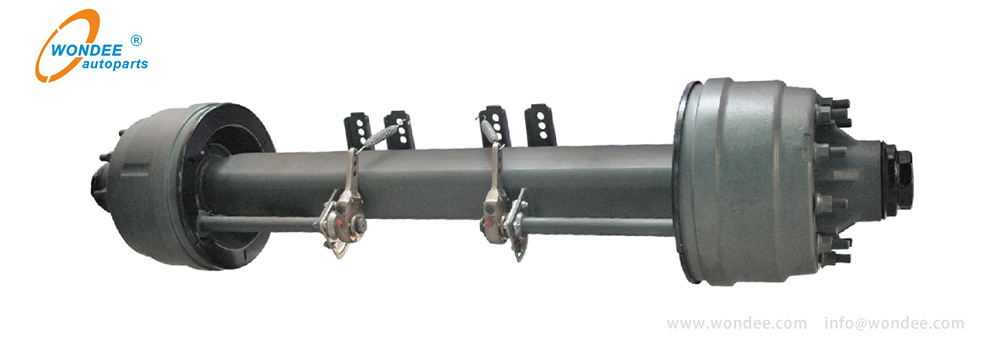

American Type Series Semi Semi Axles:
سلسلة النوع الأمريكيشبه مقطورة المحاور:
| نموذج | المحور الحزم (مم) | الأعلى. السعة (كغ) | Track sp (مم) | الفرامل (مم) | إصلاح العجلات | تحمل | إستبدال |
ترصيع/ P.C.D/H. (مم) | |||||||
| XARD11285001 | ◯ 127 | 11500 | 1820 | Ø420 × 180 | 10-M22 × 1.5 ISO/ Ø285.75/Ø221 | HM518410/45 | FB2006XE01AA |
| XARD11335001 | ◯ 127 | 11500 | 1820 | Ø420 × 180 | 10-M22 × 1.5 ISO/ Ø335/Ø281 | HM518410/45 | FB2003XE01AA |
| XASD13285001 | □ 127 | 13000 | 1840 | Ø420 × 200 | 10-M22 × 1.5 ISO/ Ø285.75/Ø221 | HM518410/45 | |
| XASD13335001 | □ 127 | 13000 | 1840 | Ø420 × 200 | 10-M22 × 1.5 ISO/ Ø335/Ø281 | HM518410/45 | |
| XASD13285002 | □ 150 | 13000 | 1840 | Ø420 × 180 | 10-M22 × 1.5 Jap/ Ø285.75/ Ø21 | HM518410/45 | FB2404XE01AA |
| XASD13335002 | □ 150 | 13000 | 1840 | Ø420 × 180 | 10 × 7/8 ''-11 BSF/ Ø335/Ø281 | HM518410/45 | FB2401XE01AA |
| XASD13285003 | □ 150 | 13000 | 1840 | Ø420 × 180 | 10-M22 × 1.5 ISO/ Ø285.75/Ø221 | HM518410/45 | FB2406XE01AA |
| XASD13335003 | □ 150 | 13000 | 1840 | Ø420 × 220 | 10-M22 × 1.5 ISO/ Ø335/Ø281 | HM518410/45 | FB2401XE01AA |
| XASD16335001 | ◯ 127 | 16000 | 1850 | Ø420 × 220 | 10-M22 × 1.5 ISO/ Ø335/Ø281 | HM518410/45 HM220110/49 | FB2061XE02AA |
| XASD16335002 | □ 150 | 16000 | 1850 | Ø420 × 220 | 10-M22×1.5 ISO/ Ø335/Ø281 | HM518410/45 HM220110/49 | FB2461XE02AA |
إنتاج
About semi trailer axlesproduct processes,please kindly visit YOUTUBE link:

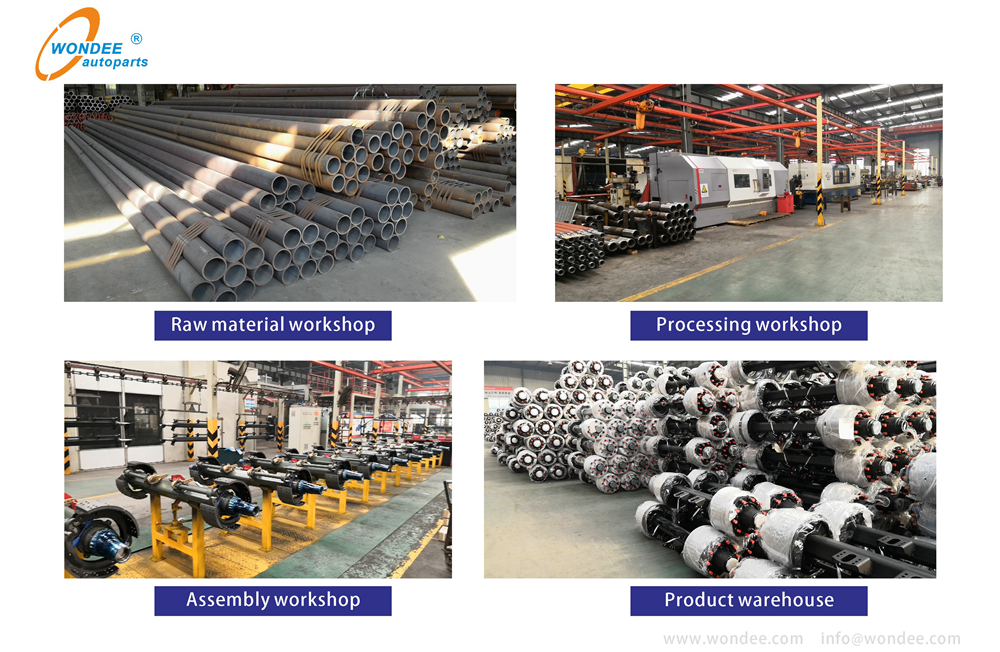

ورش عمل of WONDEE Autoparts semi trailer axles:
(Raw material workshop, semi trailer axle processing workshop, axle assembly workshop, axle warehousing)

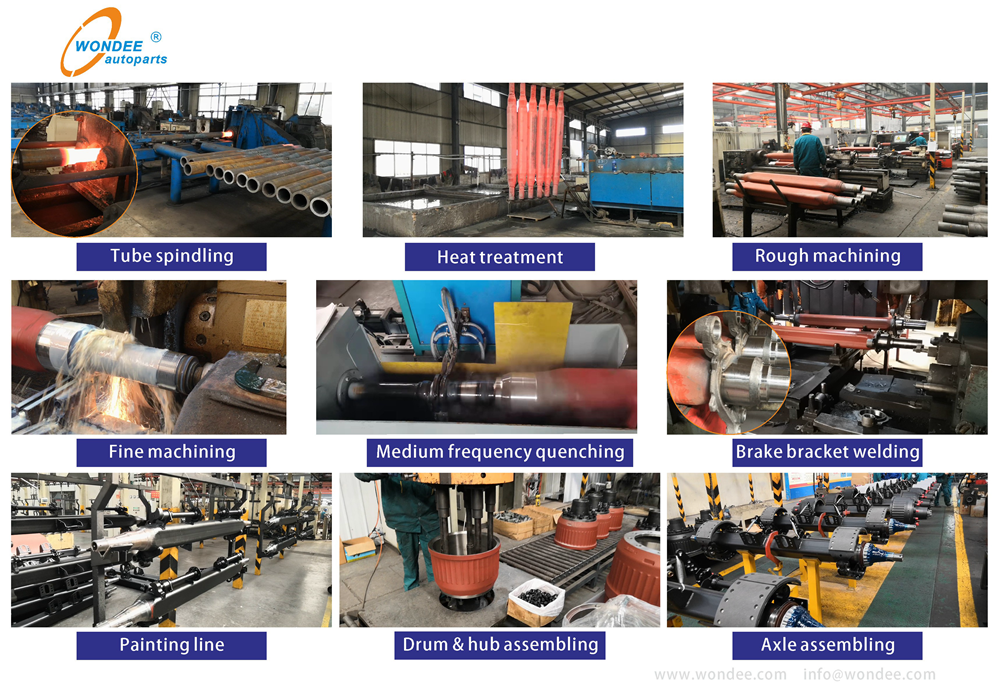

Processes & equipmentof WONDEE Autoparts semi trailer axles:
Product processesof WONDEE Autoparts semi trailer axles:
1. Tube Material→ 2. Tube Cutting→ 3. QC→ 4. Two-end Spinning→ 5. QC→ 6. Cold Pushing to Square Beam→ 7. QC - 8. Quenching & Tepering→ 9. Fatigue Life Testing→10. Two-end Cutting→11. Short Peening→12. Rough Machining→13. Precision Machining→14. Keyway Milling & Split Pin Hole Drilling→15. Precision Grinding→ 16. Brake Shoe Bracket Welding→17. Hole Boring For Brake Shoe Bracket→18. Camshaft Support Welding→19. Air Chamber Bracket Welding→20. Casmshaft Assembly→21. Axle Beam Assembly Painting→22. Brake Drum & Hub Assembly→23. Brake Drum & Hub Assembly Painting→24. Complete Axle Assembly→25. QC→ 26. Warehousing

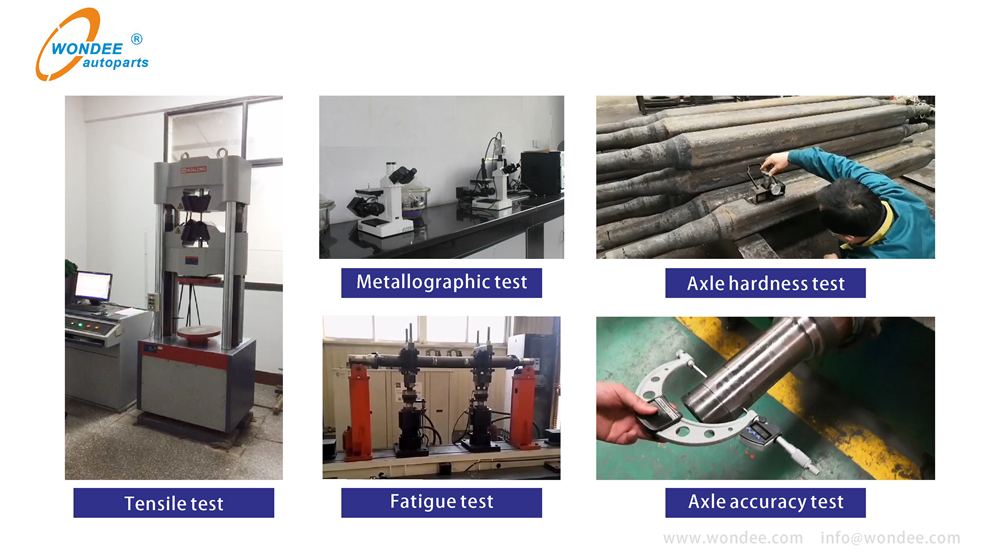

QC equipmentمن WONDEE Autoparts semi trailer axles:
(1. Material tensile testing→ 2. Metallographic analysis of materials→ 3. Axle beam hardness testing→ 4. Beam fatigue life testing→ 5. Axle accuracy اختبارات)

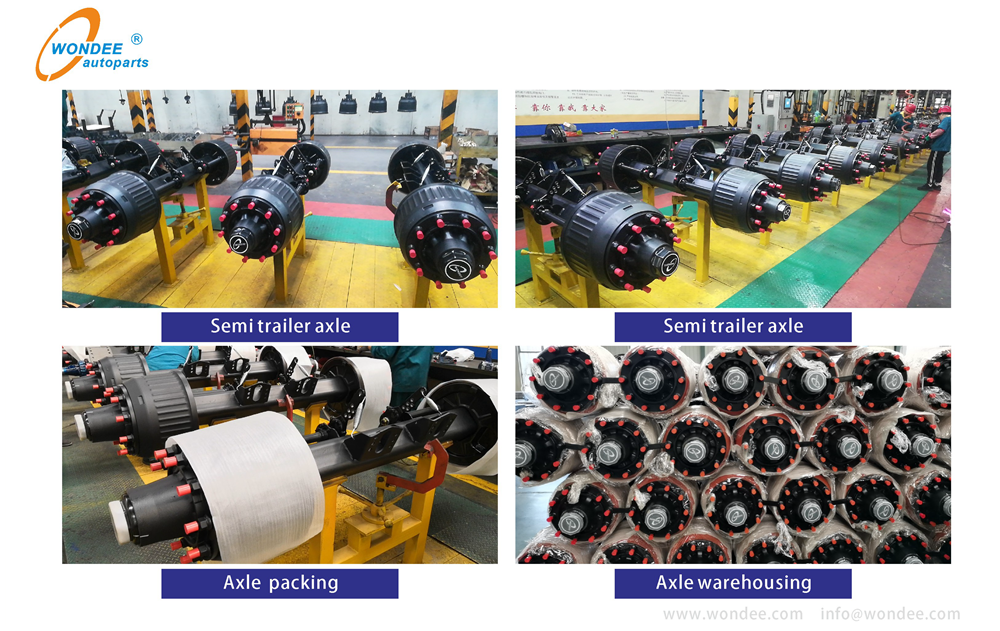

Warehousing & Logisticsof WONDEE Autoparts semi trailer axles:
(Semi trailer axles, packing of axle, axle warehousing)

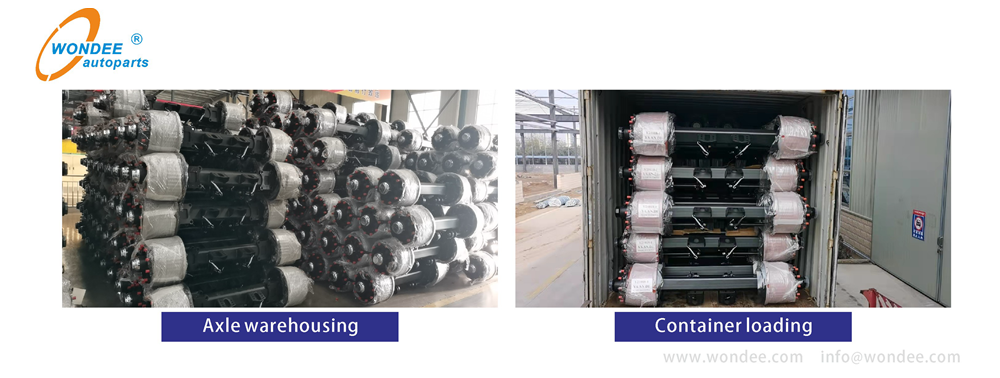

(Semi trailer axle warehousing and container loading)

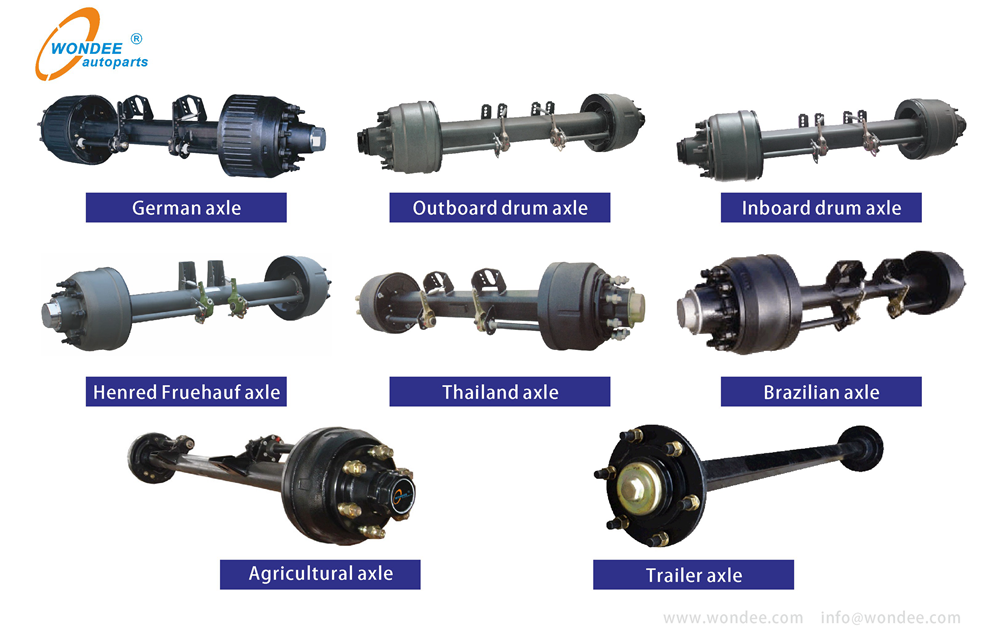

آخرtypesof WONDEE Autoparts trailer and semi trailer axles:
(Heavy duty Germany type axle, American outboard drum type axle, Ameircan inboard drum type axle, South African axle, Thailand axle, Brazilian axle, Agricultural axle, light duty trailer axle)
عناصر

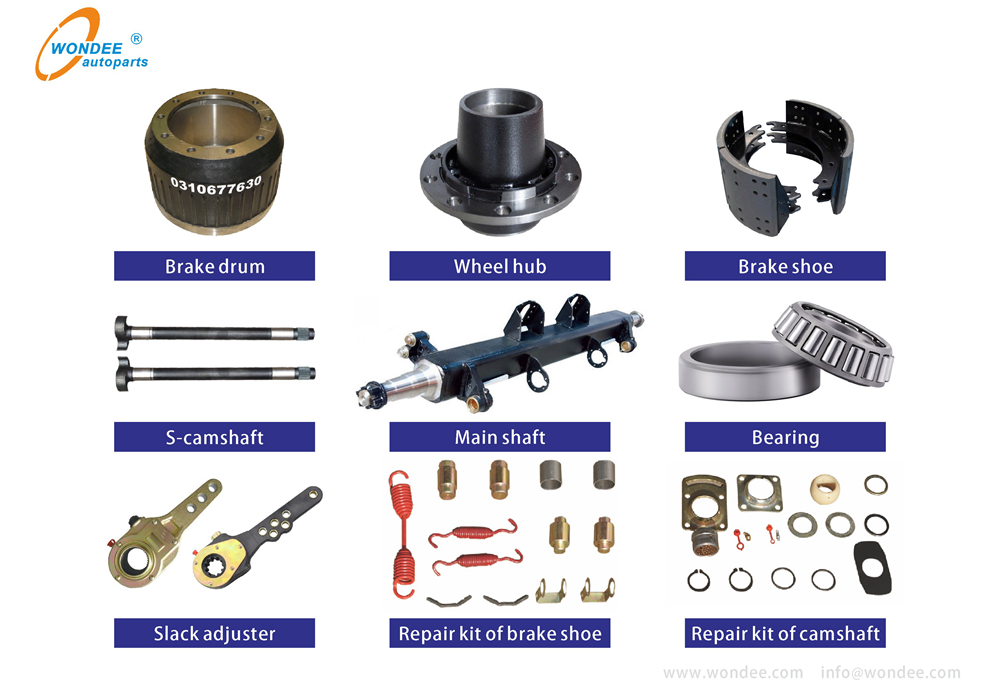

Components & spare partsof WONDEE Autoparts semi trailer axles:
(Brake drum, wheel hub, brake shoe and brake lining, S-camshaft, axle main shaft, bearing, slack adjuster, repair kit of brake shoe, repair kit of camshaft)
In addition to supplying semi trailer alxes, WONDEE Autoparts also supply different types of semi trailer components as below:
