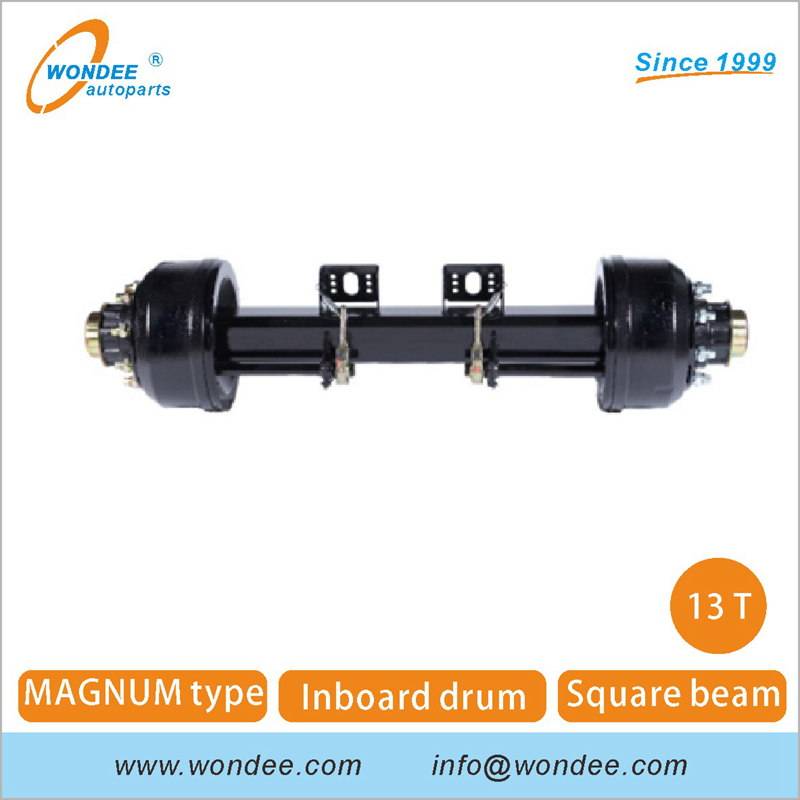

13T Thai Magnum Type Semitrailer Axle

  • أكثر من 20 عامًا من التجارب (منذ 1999)
  • تنفيذ IATF 16949-2016
  • تنفيذ ISO 9001-2015
  • اختبار الجودة بواسطة مختبر مستقل
  • ضمان: 18 شهرًا منذ تاريخ الشحن
  • حياة متعبة: 1700،000 دورة
  • حجم المبيعات (وحدات): 100000+
  • موقف تحمل دقة الآلات (ديا): 0 ~ 0.025mm
  • مكبح مخدى: طحن أسطواني
  • كلاهما نهايات الحزمة تتم معالجتها في نفس الوقت
توافر الحالة:

التطبيقات

تطبيقات محور المقطورة

تُستخدم محاور المقطورة لدعم جميع أو جزء من حمولة المقطورة ، ونقل مختلف القوى الخارجية وقوى التفاعل وضمان التشغيل الطبيعي للمقطورة. يحتوي المحور بشكل أساسي على مجموعة شعاع وتجميع الفرامل وتجميع محور العجلات.


يتم تطبيق المحور على نطاق واسع على المقطورات الهيكلية ، ومقطورات منخفضة ، ومقطورات مسطحة ، ومقطورات تفريغ ، ومقطورات نقل للسيارات ، ومقطورات خزان النفط ، ومقطورات فان ، ومقطورات كاملة ، ومقطورات نقل التسجيل ، والمركبات الزراعية ، إلخ.  السلسلة الألمانية Semi Semi Axles ، Series American Semi Semi Axles ، SPOKE SELE SEMI AXLES ، SELID SERISS SERISS SEMI AXLES ، LOW BED SERIE SEMI AXLES ، المحاور ، إلخ.


لمعرفة المزيد عن Wondee Trailer Axles  مشروع، من فضلك اضغط:


مشروع محور المقطورة

سمات


نظام إدارة QCتنفيذ  IATF 16949: 2016
نظام إدارة جودة الخدماتتنفيذ ISO 9001: 2015
المعيار الفني للمنتجتنفيذ JT/T 475-2020
حياة متعبة1700،000 دورة
المواد الخام للحزم20 مليون أنبوب سلس من الفولاذ من أعلى 3 مصانع فولاذية في الصين
شعاع المحور
  • تشكيل الغزل

  • التردد المتوسط ​​تبريد

  • تقع

أفضل قدرة تحميل وحياة الخدمة

آلات الشعاع
  • باستخدام مخرطة CNC مزدوجة الرأس ، تتم معالجة طرفي الحزمة في نفس الوقت ، ويضمن محور المحور ؛

  • يتم استخدام تبريد التردد المتوسط ​​في وضع التثبيت المحمل للحصول على مقاومة قوية للإرهاق ؛

  • تتم معالجة وضع التثبيت المحمل من خلال عملية الطحن الدقيقة لتلبية متطلبات الدقة العالية الأبعاد للمحور المصمم ؛

  • تتأثر لوحة قاعدة الفرامل الملحومة على المحور بآلة ممل ذات ستة ثقب لضمان أن التوازي للثقوب الستة تلبي متطلبات تصميم المحور.

حزم قطعة واحدة  باستخدام عملية الصلب ذات الجودة العالية ذات الجودة المنخفضة وعملية البثق المزدوجة للحصول على سعة تحميل عالية وعمر خدمة طويل ووزن خفيف وعروض رائعة.
عوارض اللحام (اختياري)يتم تزوير رؤوس المغزل بمواد سبيكة ، ويتم لحام المغزل والحزمة من خلال عملية لحام القوس المغمورة ، تليها المعالجة الحرارية. العروض رائعة أيضا.
دقة تصنيع وضع التثبيت (القطر)0 ~ 0.025mm
رمانباستخدام محامل العلامات التجارية المعروفة بسعة حمولة كبيرة ، وسرعة عالية ، وصلابة جيدة ، ومقاومة للارتداء ، ومقاومة للحرارة ، ومقاومة للصدمات ، لاستخدامها.
مكبح مخدى
  • الصلب عالية الجودة

  • الضغط على تشكيل

  • تبريد التردد العالي

  • اللحام التلقائي (CNC)

  • الطلاء الكهربي

  • طحن أسطواني

بطاناتتُستخدم بطانات الفرامل عالية الأداء غير الأداء ، والتي لا تفي فقط بما يتأثر بحماية البيئة ، ولكن أيضًا له أداء نشط جيد وحياة طويلة التآكل.
فرامل بطانة الحياة100000 كيلومتر أو سنة واحدة
شحميتم استخدام الشحوم الخاصة عالية الكفاءة لضمان تأثير التشحيم الجيد في بيئات العمل المختلفة وإطالة عمر خدمة المحمل.
مسامير الإطاراتبراغي الإطارات مصنوعة من الصلب من سبائك ذات قوة عالية ، وشد جيد ومقاومة للانحناء ، وليس من السهل كسرها.
حجم المبيعات (الوحدات)100،000+
ضمان18 شهرًا منذ تاريخ الشحن
العملاء (في الخارج)100+
السوق الخارجية30+ دولة  (النمسوليا ، بولاند ، روسيا ، البرازيل ، المكسيك ، تايلاند ، ماليزيا ، سنغافورة ، فيتنام ، الفلبين ، إندونيسيا ، بوليفيا ، الأرجنتين ، تشيلي ، بيرو ، غواتيمالا ، بنما ، مصر ، جنوب إفريقيا ، نيجيريا ، تنزانيا ، إلخ).
الشهادات المتاحة  COC ، PVOC ، CIQ ، SONCAP ، BV ، C/O ، Form E.
شروط الدفعTT ، LC ، DP.
المهلةحوالي 10 ~ 15 يوم عمل
مووحدة 1


معلومات شاملة للمحاور:


أنواع المحاورالسلسلة الألمانية Semi Semi Axles ، Series American Semi Semi Axles ، SPOKE SELE SEMI AXLES AXLES ، SERISS SERISS SEMI AXLES ، LOW BED SERIE SEMI AXLES ، AXLES AXLES AXLES ، PRAZILIAN AXLES ، HENRED FRUEHAUF TRAILER ، و YORK TRAILER AXLES المحاور ، إلخ.
العلامات التجارية القابلة للتبديلBPW Axle ، Fuwa Axles ، Henred Fruehauf Axles
ReplacementsHZM12010, NRSM10010, KHZM10008, HZM13010, HZM14010, HZM16010, HZM18010, HZM20010, SHZM10110, BN2432BP01AA, BN2431BP14AA, BN2436BP01AA, FP2001XE01AA, FP2401XE01AA, FB2461XE01AA, FB2061XE02AA, FB2006XE01AA, FB2003XE01AA etc.
الاهلية8 ~ 20 طن (8 طن ، 10 طن ، 11.5 طن ، 12 طن ، 13 طن ، 14 طن ، 16 طن ، 18 طن ، 20 طن)
هياكل الشعاعحزم من قطعة واحدة ، وعوارض اللحام.
سمك الشعاع10.5 ~ 20 مم (10.5 مم ، 11 ملم ، 12 ملم ، 14 ملم ، 16 ملم ، 18 ملم ، 20 ملم)
أقسام الشعاعأنبوب المقطع المربع ، أنبوب القسم المستدير.
طول المسار1820 مم ، 1840 ملم ، 1850 ملم ، 2030 ملم ، 2040 ملم ، 2050 ملم وأحجام مخصصة
أحجام الفرامل420 × 150 مم ، 420 × 180 مم ، 420 × 200 مم ، 420 × 220 مم ، 311 × 190 مم ، إلخ.
رمان33220 ، 33022 ، 30217 ، 30220 ، 30221 ، 30222 ، 33213 ، 33118 ، 33215 ، 32219 ، 32314 ، 32222 ، 32220 ، 30615 ، 30224 ، HM518410/45 ، HM518410/48 ، HM220110 ، HM220110 ، إلخ.
ترصيع العجلاتM20 × 1.5 Jap ، M20 × 1.5 DIN ، M22 × 1.5 ISO ، إلخ.
الألوانأحمر ، أسود ، رمادي ، أزرق ، إلخ.
أجزاء اختياريةغرف الهواء ، مقاعد محور اللحام ، ABS ، إلخ.
عناصررمح ، قوس غرفة الهواء ، قوس ، قوس عمود الحدبات ، قوس ABS ، دبوس المرساة ، مسمار سداسي داخلي ، قوس أحذية الفرامل ، بطانة الفرامل ، برشام أنبوبي ، ربيع العودة ، الربيع الاحتفاظ 1 ، ربيع 2 ، كام كام ، حلقة ، بوش ، كام الأسطوانة ، حلقة مخروطة ، طوق حارس حلقة مخروطي ، ختم محور كبير ، ختم محور صغير ، حارس زيت ، محمل ، محمل ، محور ، عقيدة العجلات ، دبوس ، محمل ، أسطوانة الفرامل ، قفل ، غسالة قفل ، قفل محور ، دبوس منقسم ، يا حلقة ، غطاء محور ، غلاف مرن للعجلة ، جوز العجلة ، غطاء الغبار ، حلقة الغبار ، غسالة الربيع ، غسالة الربيع ، حلقة غبار ، قابس ، حلقة ، حلقة الدفع ، circlip ، عمود الحدبات ، حلقة النايلون ، غلاف الغبار الكبير ، circlip ، غلاف الغبار الأوسط ، محمل الكاميرا ، غطاء 2 ، حلمة الشحوم ، صندوق الحامل 1 ، صندوق الحامل 2 ، M8 الترباس ، غسالة الربيع ، ضبط الركود ، M8 Nut ، غسالة قفل ، قفل كام ، غطاء 1 ، M8x1 Grease Nipple ، ربيع ضابط الركود ، كام كولر.
طَرد58 وحدة في حاوية واحدة 20 قدم ، حمولة مختلطة مع أجزاء مقطورة أخرى.
المعايير المنفذةIATF 16949-2016 ، ISO 9001-2015 ، JT/T 475-2020


المعلمات

تايلان

تايلاندية نوع ماغنوم محور نصف سعة


التايلاندية  محور نصف سنوي ماغنوم

رقم الصنف. الاهلية تحمل الطول الاجمالي Track المسافة بين براميل الفرامل المسافة بين غرف الفرامل شعاع المحور حجم الفرامل إصلاح حافة العجلة ترصيع العجلة الموصى بها نموذج الاستبدال
(كلغ) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم)
WDTA13T-SZM01 13000 32218/32217 2140 1840 1262 352 150x150x12 420 × 180 221/285 8-20*1.5/m30*1.5 jap 22.5*8.25
WDTA13T-SZM02 13000 32218/32217 2140 1840 1262 352 150x150x12 420 × 180 281/335 10-M22*1.5 ISO 22.5*8.25

تايلان


التايلاندية  محور Semitrailer نوع ZM

رقم الصنف. الاهلية تحمل الطول الاجمالي Track المسافة بين براميل الفرامل المسافة بين غرف الفرامل شعاع المحور حجم الفرامل إصلاح حافة العجلة ترصيع العجلة الموصى بها نموذج الاستبدال
(كلغ) (مم) (مم) (مم) (مم) (مم) (مم) (مم) (مم)
WDTA13T-SMA01 13000 32218/32216 2180 1850 1250 276 150x150x12 420 × 180 221/285 8-M20*1.5/M30*1.5 JIS 22.5*8.25 SZM-12008
WDTA13T-SMA02 13000 32218/32216 2140 1840 1250 352 150x150x12 420 × 180 281/335 10-M22*1.5 ISO 22.5*8.25 SZM-201010


سلسلة من النوع الألماني نصف محاور مقطورة:

Wondee Trailer Axle (10)

Wondee Trailer Axle (11)

سلسلة النوع الألماني شبه مقطورة  المحاور:

نموذج شعاع المحور
(مم)
الأعلى. الاهلية
(كلغ)

Track

 sp

(مم)

الفرامل
(مم)
إصلاح العجلات تحمل إستبدال

ترصيع/

P.C.D/H (مم)

XESD12180001 □ 150 12000 1840 Ø420 × 180

10-M22 × 1.5 ISO

/Ø335/Ø281

33213

33118

HZM12010 /

 BN2432BP01AA

XESD13200001 □ 150 13000 1840 Ø420 × 200

10-M22 × 1.5 ISO

/Ø335/Ø281

33213

33118

HZM13010 /

BN2432BP01AA

XESD14200001 □ 150 14000 1840 Ø420 × 200

10-M22 × 1.5 ISO

/Ø335/Ø281

33215

32219

HZM14010 /

 BN2431BP14AA

XESD14220001 □ 150 14000 1840 Ø420 × 220

10-M22 × 1.5 ISO

/Ø335/Ø281

33215

32219

HZM14010 /

 BN2431BP14AA

XESD16200001 □ 150 16000 1850 Ø420 × 200

10-M22 × 1.5 ISO

/Ø335/Ø281

32314

32222

HZM16010 /

 BN2436BP01AA

XESD16220001 □ 150 16000 1850 Ø420 × 220

10-M22 × 1.5 ISO

/Ø335/Ø281

32314

32222

HZM16010 /

 BN2436BP01AA

XESD18200001 □ 150 18000 1850 Ø420 × 200

10-M22 × 1.5 ISO

/Ø335/Ø281

32314

32222

HZM18010 /

 BN2436BP01AA

XESD18220001 □ 150 18000 1850 Ø420 × 220

10-M22 × 1.5 ISO

/Ø335/Ø281

32314

32222

HZM18010 /

 BN2436BP01AA

XESD20200001 □ 150 20000 1850 Ø420 × 200

10-M22 × 1.5 ISO

/Ø335/Ø281

32314

32222

HZM20010 /

 BN2436BP01AA

XESD20220001 □ 150 20000 1850 Ø420 × 220

10-M22 × 1.5 ISO

/Ø335/Ø281

32314

32222

HZM20010 /

 BN2436BP01AA


American Type Series Semi Semi Axles:

Wondee American Axleمحور مقطورة من النوع الأمريكي (2)

سلسلة النوع الأمريكي شبه مقطورة  المحاور:

نموذج

المحور  الحزم

(مم)

الأعلى. السعة (كغ)

Track

sp

(مم)

الفرامل

(مم)

إصلاح العجلات تحمل إستبدال

ترصيع/

P.C.D/H.  (مم)

XARD11285001 ◯ 127 11500 1820 Ø420 × 180

10-M22 × 1.5 ISO/

Ø285.75/Ø221

HM518410/45 FB2006XE01AA
XARD11335001 ◯ 127 11500 1820 Ø420 × 180

10-M22 × 1.5 ISO/

Ø335/Ø281

HM518410/45 FB2003XE01AA
XASD13285001 □ 127 13000 1840 Ø420 × 200

10-M22 × 1.5 ISO/

Ø285.75/Ø221

HM518410/45
XASD13335001 □ 127 13000 1840 Ø420 × 200

10-M22 × 1.5 ISO/

Ø335/Ø281

HM518410/45
XASD13285002 □ 150 13000 1840 Ø420 × 180

10-M22 × 1.5 Jap/

Ø285.75/ Ø21

HM518410/45 FB2404XE01AA
XASD13335002 □ 150 13000 1840 Ø420 × 180

10 × 7/8 ''-11 BSF/

Ø335/Ø281

HM518410/45 FB2401XE01AA
XASD13285003 □ 150 13000 1840 Ø420 × 180

10-M22 × 1.5 ISO/

Ø285.75/Ø221

HM518410/45 FB2406XE01AA
XASD13335003 □ 150 13000 1840 Ø420 × 220

10-M22 × 1.5 ISO/

Ø335/Ø281

HM518410/45 FB2401XE01AA
XASD16335001 ◯ 127 16000 1850 Ø420 × 220

10-M22 × 1.5 ISO/

Ø335/Ø281

HM518410/45

HM220110/49

FB2061XE02AA
XASD16335002 □ 150 16000 1850 Ø420 × 220

10-M22 × 1.5 ISO/

Ø335/Ø281

HM518410/45

HM220110/49

FB2461XE02AA

إنتاج

حول محاور نصف مقطورة عمليات المنتج ، يرجى زيارة رابط YouTube:


كيفية جعل محور المقطورة


ورش عمل من Autoparts Autoparts Semi Trailer Axles:

ورش عمل محور مقطورة Wondee

(ورشة عمل المواد الخام ، ورشة معالجة محاور نصف المقطورة ، ورشة عمل تجميع المحاور ، مستودع المحور)


العمليات والمعدات من Autoparts Autoparts Semi Trailer Axles:

Wondee Trailer Axle Process2

عمليات المنتج من Autoparts Autoparts Semi Trailer Axles:


1. مادة الأنبوب → 2. قطع الأنبوب ← 3. QC → 4. اثنين من الدوران → 5. QC →  6. الدفع البارد إلى شعاع مربع → 7. QC - 8. التبريد والترويج → 9. اختبار حياة التعب → 10. قطعان نهاية → 11. peening قصيرة → 12. تصنيع خشن → 13. الدقة الآلات → 14. Keyway Milling & Split Pin Hole Drilling → 15. طحن الدقة → 16. لحام حذاء الفرامل → 17. ثقب ممل لقوس حذاء الفرامل → 18. لحام عمود الحدبات → 19. لحام قوس غرفة الجوية → 20. مجموعة Casmshaft → 21. لوحة تجميع شعاع المحور → 22. مجموعة الفرامل وتجميع المحور → 23. فرامل الطبل والوحة المحور اللوحة → 24. مجموعة محور كاملة → 25. QC → 26. التخزين


معدات QC من  Wondee Autoparts Semi Trailer Axles:

Wondee Trailer Axle QC

(1. اختبار شد المواد → 2. التحليل المعدني للمواد → 3. اختبار صلابة شعاع المحور →   اختبارات)


المستودعات واللوجستيات من Autoparts Autoparts Semi Trailer Axles:

Wondee Trailer Axle Warehousing

(محاور شبه مقطورة ، تعبئة المحور ، مستودع المحور)

Wondee Trailer Axle Loading

(مستودع محور نصف المقطورة وتحميل الحاوية)


آخر الأنواع من Autoparts Wondee ومحاور شبه مقطورة:


نطاق محاور مقطورة Wondee

(محور نوع ألمانيا الثقيل ، محور الطبل الخارجي الأمريكي ، محور طبل Ameircan ، محور طبل جنوب أفريقي ، محور تايلاند ، المحور البرازيلي ، المحور الزراعي ، محور مقطورة ضوئي)


عناصر

المكونات وقطع الغيار من Autoparts Autoparts Semi Trailer Axles:

مكونات محور مقطورة Wondee

(أسطوانة الفرامل ، محور العجلات ، حذاء الفرامل وبطانة الفرامل ، S-camshaft ، رمح المحور الرئيسي ، المحمل ، ضابط الركود ، مجموعة إصلاح أحذية الفرامل ، مجموعة إصلاح عمود الحدبات)


بالإضافة إلى توفير alxes شبه المقطورة ، توفر Autoparts Wondee أيضًا أنواعًا مختلفة من مكونات نصف المقطورة على النحو التالي:
