التطبيقات
تُستخدم محاور المقطورة لدعم جميع أو جزء من حمولة المقطورة ، ونقل مختلف القوى الخارجية وقوى التفاعل وضمان التشغيل الطبيعي للمقطورة. يحتوي المحور بشكل أساسي على مجموعة شعاع وتجميع الفرامل وتجميع محور العجلات.
يتم تطبيق المحور على نطاق واسع على المقطورات الهيكلية ، ومقطورات منخفضة ، ومقطورات مسطحة ، ومقطورات تفريغ ، ومقطورات نقل للسيارات ، ومقطورات خزان النفط ، ومقطورات فان ، ومقطورات كاملة ، ومقطورات نقل التسجيل ، والمركبات الزراعية ، إلخ. السلسلة الألمانية Semi Semi Axles ، Series American Semi Semi Axles ، SPOKE SELE SEMI AXLES ، SELID SERISS SERISS SEMI AXLES ، LOW BED SERIE SEMI AXLES ، المحاور ، إلخ.
لمعرفة المزيد عن Wondee Trailer Axles مشروع، من فضلك اضغط:
سمات
| نظام إدارة QC | تنفيذ IATF 16949: 2016 |
| نظام إدارة جودة الخدمات | تنفيذ ISO 9001: 2015 |
| المعيار الفني للمنتج | تنفيذ JT/T 475-2020 |
| حياة متعبة | 1700،000 دورة |
| المواد الخام للحزم | 20 مليون أنبوب سلس من الفولاذ من أعلى 3 مصانع فولاذية في الصين |
| شعاع المحور |
أفضل قدرة تحميل وحياة الخدمة |
| آلات الشعاع |
|
| حزم قطعة واحدة | باستخدام عملية الصلب ذات الجودة العالية ذات الجودة المنخفضة وعملية البثق المزدوجة للحصول على سعة تحميل عالية وعمر خدمة طويل ووزن خفيف وعروض رائعة. |
| عوارض اللحام (اختياري) | يتم تزوير رؤوس المغزل بمواد سبيكة ، ويتم لحام المغزل والحزمة من خلال عملية لحام القوس المغمورة ، تليها المعالجة الحرارية. العروض رائعة أيضا. |
| دقة تصنيع وضع التثبيت (القطر) | 0 ~ 0.025mm |
| رمان | باستخدام محامل العلامات التجارية المعروفة بسعة حمولة كبيرة ، وسرعة عالية ، وصلابة جيدة ، ومقاومة للارتداء ، ومقاومة للحرارة ، ومقاومة للصدمات ، لاستخدامها. |
| مكبح مخدى |
|
| بطانات | تُستخدم بطانات الفرامل عالية الأداء غير الأداء ، والتي لا تفي فقط بما يتأثر بحماية البيئة ، ولكن أيضًا له أداء نشط جيد وحياة طويلة التآكل. |
| فرامل بطانة الحياة | 100000 كيلومتر أو سنة واحدة |
| شحم | يتم استخدام الشحوم الخاصة عالية الكفاءة لضمان تأثير التشحيم الجيد في بيئات العمل المختلفة وإطالة عمر خدمة المحمل. |
| مسامير الإطارات | براغي الإطارات مصنوعة من الصلب من سبائك ذات قوة عالية ، وشد جيد ومقاومة للانحناء ، وليس من السهل كسرها. |
| حجم المبيعات (الوحدات) | 100،000+ |
| ضمان | 18 شهرًا منذ تاريخ الشحن |
| العملاء (في الخارج) | 100+ |
| السوق الخارجية | 30+ دولة (النمسوليا ، بولاند ، روسيا ، البرازيل ، المكسيك ، تايلاند ، ماليزيا ، سنغافورة ، فيتنام ، الفلبين ، إندونيسيا ، بوليفيا ، الأرجنتين ، تشيلي ، بيرو ، غواتيمالا ، بنما ، مصر ، جنوب إفريقيا ، نيجيريا ، تنزانيا ، إلخ). |
| الشهادات المتاحة | COC ، PVOC ، CIQ ، SONCAP ، BV ، C/O ، Form E. |
| شروط الدفع | TT ، LC ، DP. |
| المهلة | حوالي 10 ~ 15 يوم عمل |
| مو | وحدة 1 |
معلومات شاملة للمحاور:
| أنواع المحاور | السلسلة الألمانية Semi Semi Axles ، Series American Semi Semi Axles ، SPOKE SELE SEMI AXLES AXLES ، SERISS SERISS SEMI AXLES ، LOW BED SERIE SEMI AXLES ، AXLES AXLES AXLES ، PRAZILIAN AXLES ، HENRED FRUEHAUF TRAILER ، و YORK TRAILER AXLES المحاور ، إلخ. |
| العلامات التجارية القابلة للتبديل | BPW Axle ، Fuwa Axles ، Henred Fruehauf Axles |
| Replacements | HZM12010, NRSM10010, KHZM10008, HZM13010, HZM14010, HZM16010, HZM18010, HZM20010, SHZM10110, BN2432BP01AA, BN2431BP14AA, BN2436BP01AA, FP2001XE01AA, FP2401XE01AA, FB2461XE01AA, FB2061XE02AA, FB2006XE01AA, FB2003XE01AA etc. |
| الاهلية | 8 ~ 20 طن (8 طن ، 10 طن ، 11.5 طن ، 12 طن ، 13 طن ، 14 طن ، 16 طن ، 18 طن ، 20 طن) |
| هياكل الشعاع | حزم من قطعة واحدة ، وعوارض اللحام. |
| سمك الشعاع | 10.5 ~ 20 مم (10.5 مم ، 11 ملم ، 12 ملم ، 14 ملم ، 16 ملم ، 18 ملم ، 20 ملم) |
| أقسام الشعاع | أنبوب المقطع المربع ، أنبوب القسم المستدير. |
| طول المسار | 1820 مم ، 1840 ملم ، 1850 ملم ، 2030 ملم ، 2040 ملم ، 2050 ملم وأحجام مخصصة |
| أحجام الفرامل | 420 × 150 مم ، 420 × 180 مم ، 420 × 200 مم ، 420 × 220 مم ، 311 × 190 مم ، إلخ. |
| رمان | 33220 ، 33022 ، 30217 ، 30220 ، 30221 ، 30222 ، 33213 ، 33118 ، 33215 ، 32219 ، 32314 ، 32222 ، 32220 ، 30615 ، 30224 ، HM518410/45 ، HM518410/48 ، HM220110 ، HM220110 ، إلخ. |
| ترصيع العجلات | M20 × 1.5 Jap ، M20 × 1.5 DIN ، M22 × 1.5 ISO ، إلخ. |
| الألوان | أحمر ، أسود ، رمادي ، أزرق ، إلخ. |
| أجزاء اختيارية | غرف الهواء ، مقاعد محور اللحام ، ABS ، إلخ. |
| عناصر | رمح ، قوس غرفة الهواء ، قوس ، قوس عمود الحدبات ، قوس ABS ، دبوس المرساة ، مسمار سداسي داخلي ، قوس أحذية الفرامل ، بطانة الفرامل ، برشام أنبوبي ، ربيع العودة ، الربيع الاحتفاظ 1 ، ربيع 2 ، كام كام ، حلقة ، بوش ، كام الأسطوانة ، حلقة مخروطة ، طوق حارس حلقة مخروطي ، ختم محور كبير ، ختم محور صغير ، حارس زيت ، محمل ، محمل ، محور ، عقيدة العجلات ، دبوس ، محمل ، أسطوانة الفرامل ، قفل ، غسالة قفل ، قفل محور ، دبوس منقسم ، يا حلقة ، غطاء محور ، غلاف مرن للعجلة ، جوز العجلة ، غطاء الغبار ، حلقة الغبار ، غسالة الربيع ، غسالة الربيع ، حلقة غبار ، قابس ، حلقة ، حلقة الدفع ، circlip ، عمود الحدبات ، حلقة النايلون ، غلاف الغبار الكبير ، circlip ، غلاف الغبار الأوسط ، محمل الكاميرا ، غطاء 2 ، حلمة الشحوم ، صندوق الحامل 1 ، صندوق الحامل 2 ، M8 الترباس ، غسالة الربيع ، ضبط الركود ، M8 Nut ، غسالة قفل ، قفل كام ، غطاء 1 ، M8x1 Grease Nipple ، ربيع ضابط الركود ، كام كولر. |
| طَرد | 58 وحدة في حاوية واحدة 20 قدم ، حمولة مختلطة مع أجزاء مقطورة أخرى. |
| المعايير المنفذة | IATF 16949-2016 ، ISO 9001-2015 ، JT/T 475-2020 |
المعلمات
تايلان

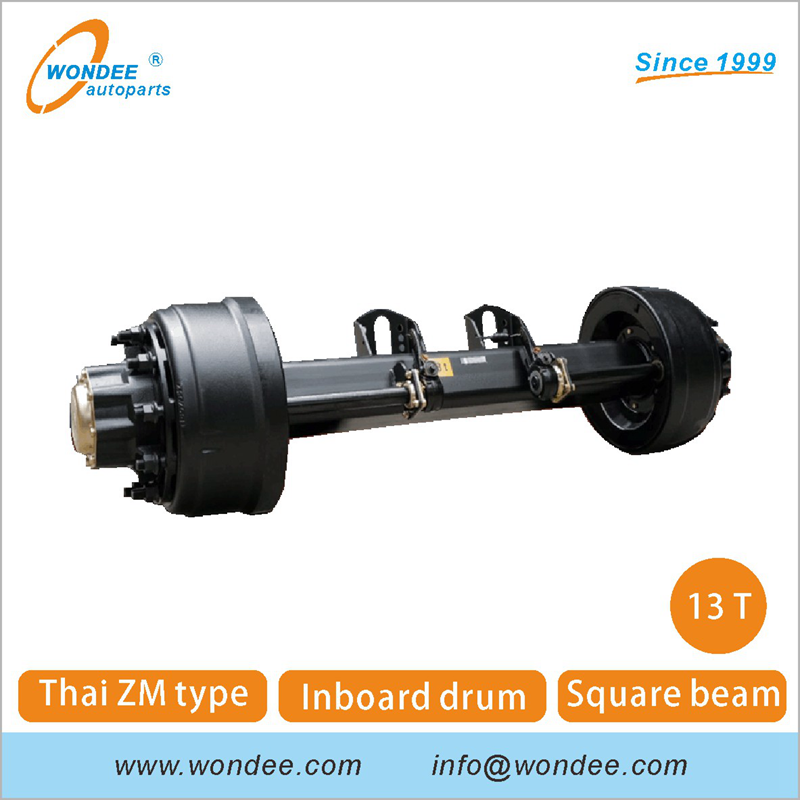

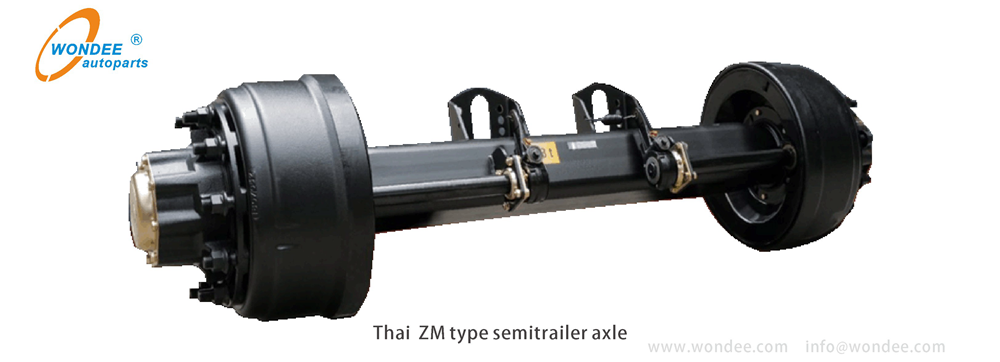

التايلاندية محور Semitrailer نوع ZM
| رقم الصنف. | الاهلية | تحمل | الطول الاجمالي | Track | المسافة بين براميل الفرامل | المسافة بين غرف الفرامل | شعاع المحور | حجم الفرامل | إصلاح حافة العجلة | ترصيع | العجلة الموصى بها | نموذج الاستبدال |
| (كلغ) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | ||||
| WDTA13T-SMA01 | 13000 | 32218/32216 | 2180 | 1850 | 1250 | 276 | 150x150x12 | 420 × 180 | 221/285 | 8-20*1.5/m30*1.5 JIS | 22.5*8.25 | SZM-12008 |
| WDTA13T-SMA02 | 13000 | 32218/32216 | 2140 | 1840 | 1250 | 352 | 150x150x12 | 420 × 180 | 281/335 | 10-M22*1.5 ISO | 22.5*8.25 | SZM-201010 |
التايلاندية محور نصف سنوي ماغنوم
| رقم الصنف. | الاهلية | تحمل | الطول الاجمالي | Track | المسافة بين براميل الفرامل | المسافة بين غرف الفرامل | شعاع المحور | حجم الفرامل | إصلاح حافة العجلة | ترصيع | العجلة الموصى بها | نموذج الاستبدال |
| (كلغ) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | ||||
| WDTA13T-SZM01 | 13000 | 32218/32217 | 2140 | 1840 | 1262 | 352 | 150x150x12 | 420 × 180 | 221/285 | 8-20*1.5/m30*1.5 jap | 22.5*8.25 | |
| WDTA13T-SZM02 | 13000 | 32218/32217 | 2140 | 1840 | 1262 | 352 | 150x150x12 | 420 × 180 | 281/335 | 10-M22*1.5 ISO | 22.5*8.25 |
سلسلة من النوع الألماني نصف محاور مقطورة:
سلسلة النوع الألماني شبه مقطورة المحاور:
| نموذج | شعاع المحور (مم) | الأعلى. الاهلية (كلغ) | Track sp (مم) | الفرامل (مم) | إصلاح العجلات | تحمل | إستبدال |
ترصيع/ P.C.D/H (مم) | |||||||
| XESD12180001 | □ 150 | 12000 | 1840 | Ø420 × 180 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 33213 33118 | HZM12010 / BN2432BP01AA |
| XESD13200001 | □ 150 | 13000 | 1840 | Ø420 × 200 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 33213 33118 | HZM13010 / BN2432BP01AA |
| XESD14200001 | □ 150 | 14000 | 1840 | Ø420 × 200 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 33215 32219 | HZM14010 / BN2431BP14AA |
| XESD14220001 | □ 150 | 14000 | 1840 | Ø420 × 220 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 33215 32219 | HZM14010 / BN2431BP14AA |
| XESD16200001 | □ 150 | 16000 | 1850 | Ø420 × 200 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 32314 32222 | HZM16010 / BN2436BP01AA |
| XESD16220001 | □ 150 | 16000 | 1850 | Ø420 × 220 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 32314 32222 | HZM16010 / BN2436BP01AA |
| XESD18200001 | □ 150 | 18000 | 1850 | Ø420 × 200 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 32314 32222 | HZM18010 / BN2436BP01AA |
| XESD18220001 | □ 150 | 18000 | 1850 | Ø420 × 220 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 32314 32222 | HZM18010 / BN2436BP01AA |
| XESD20200001 | □ 150 | 20000 | 1850 | Ø420 × 200 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 32314 32222 | HZM20010 / BN2436BP01AA |
| XESD20220001 | □ 150 | 20000 | 1850 | Ø420 × 220 | 10-M22 × 1.5 ISO /Ø335/Ø281 | 32314 32222 | HZM20010 / BN2436BP01AA |
American Type Series Semi Semi Axles:
سلسلة النوع الأمريكي شبه مقطورة المحاور:
| نموذج | المحور الحزم (مم) | الأعلى. السعة (كغ) | Track sp (مم) | الفرامل (مم) | إصلاح العجلات | تحمل | إستبدال |
ترصيع/ P.C.D/H. (مم) | |||||||
| XARD11285001 | ◯ 127 | 11500 | 1820 | Ø420 × 180 | 10-M22 × 1.5 ISO/ Ø285.75/Ø221 | HM518410/45 | FB2006XE01AA |
| XARD11335001 | ◯ 127 | 11500 | 1820 | Ø420 × 180 | 10-M22 × 1.5 ISO/ Ø335/Ø281 | HM518410/45 | FB2003XE01AA |
| XASD13285001 | □ 127 | 13000 | 1840 | Ø420 × 200 | 10-M22 × 1.5 ISO/ Ø285.75/Ø221 | HM518410/45 | |
| XASD13335001 | □ 127 | 13000 | 1840 | Ø420 × 200 | 10-M22 × 1.5 ISO/ Ø335/Ø281 | HM518410/45 | |
| XASD13285002 | □ 150 | 13000 | 1840 | Ø420 × 180 | 10-M22 × 1.5 Jap/ Ø285.75/ Ø21 | HM518410/45 | FB2404XE01AA |
| XASD13335002 | □ 150 | 13000 | 1840 | Ø420 × 180 | 10 × 7/8 ''-11 BSF/ Ø335/Ø281 | HM518410/45 | FB2401XE01AA |
| XASD13285003 | □ 150 | 13000 | 1840 | Ø420 × 180 | 10-M22 × 1.5 ISO/ Ø285.75/Ø221 | HM518410/45 | FB2406XE01AA |
| XASD13335003 | □ 150 | 13000 | 1840 | Ø420 × 220 | 10-M22 × 1.5 ISO/ Ø335/Ø281 | HM518410/45 | FB2401XE01AA |
| XASD16335001 | ◯ 127 | 16000 | 1850 | Ø420 × 220 | 10-M22 × 1.5 ISO/ Ø335/Ø281 | HM518410/45 HM220110/49 | FB2061XE02AA |
| XASD16335002 | □ 150 | 16000 | 1850 | Ø420 × 220 | 10-M22 × 1.5 ISO/ Ø335/Ø281 | HM518410/45 HM220110/49 | FB2461XE02AA |
إنتاج
حول محاور نصف مقطورة عمليات المنتج ، يرجى زيارة رابط YouTube:
ورش عمل من Autoparts Autoparts Semi Trailer Axles:
(ورشة عمل المواد الخام ، ورشة معالجة محاور نصف المقطورة ، ورشة عمل تجميع المحاور ، مستودع المحور)
العمليات والمعدات من Autoparts Autoparts Semi Trailer Axles:
عمليات المنتج من Autoparts Autoparts Semi Trailer Axles:
1. مادة الأنبوب → 2. قطع الأنبوب ← 3. QC → 4. اثنين من الدوران → 5. QC → 6. الدفع البارد إلى شعاع مربع → 7. QC - 8. التبريد والترويج → 9. اختبار حياة التعب → 10. قطعان نهاية → 11. peening قصيرة → 12. تصنيع خشن → 13. الدقة الآلات → 14. Keyway Milling & Split Pin Hole Drilling → 15. طحن الدقة → 16. لحام حذاء الفرامل → 17. ثقب ممل لقوس حذاء الفرامل → 18. لحام عمود الحدبات → 19. لحام قوس غرفة الجوية → 20. مجموعة Casmshaft → 21. لوحة تجميع شعاع المحور → 22. مجموعة الفرامل وتجميع المحور → 23. فرامل الطبل والوحة المحور اللوحة → 24. مجموعة محور كاملة → 25. QC → 26. التخزين
معدات QC من Wondee Autoparts Semi Trailer Axles:
(1. اختبار شد المواد → 2. التحليل المعدني للمواد → 3. اختبار صلابة شعاع المحور → اختبارات)
المستودعات واللوجستيات من Autoparts Autoparts Semi Trailer Axles:
(محاور شبه مقطورة ، تعبئة المحور ، مستودع المحور)
(مستودع محور نصف المقطورة وتحميل الحاوية)
آخر الأنواع من Autoparts Wondee ومحاور شبه مقطورة:
(محور نوع ألمانيا الثقيل ، محور الطبل الخارجي الأمريكي ، محور طبل Ameircan ، محور طبل جنوب أفريقي ، محور تايلاند ، المحور البرازيلي ، المحور الزراعي ، محور مقطورة ضوئي)
عناصر
المكونات وقطع الغيار من Autoparts Autoparts Semi Trailer Axles:
(أسطوانة الفرامل ، محور العجلات ، حذاء الفرامل وبطانة الفرامل ، S-camshaft ، رمح المحور الرئيسي ، المحمل ، ضابط الركود ، مجموعة إصلاح أحذية الفرامل ، مجموعة إصلاح عمود الحدبات)
بالإضافة إلى توفير alxes شبه المقطورة ، توفر Autoparts Wondee أيضًا أنواعًا مختلفة من مكونات نصف المقطورة على النحو التالي:
